曲柄滑块式圆周转直线往复运动机构

　　这套往复运动转换机构，核心功能是将输入轴的连续圆周转动，转化为输出滑杆的定行程往复直线运动，是自动化产线、轻工包装设备、纺织机械、小型送料机构中极为常见的基础传动单元。从结构组成来看，整套机构依托一块立式安装基准板完成所有部件的定位装配，基准板上预先加工有对应轴承安装位、输入轴过孔、滑杆导向座固定孔，所有部件的装配同轴度、平行度公差都依托这块基准板的加工精度保证，实际装配时不需要额外做复杂的位置调校，适合模块化集成到各类非标设备中。

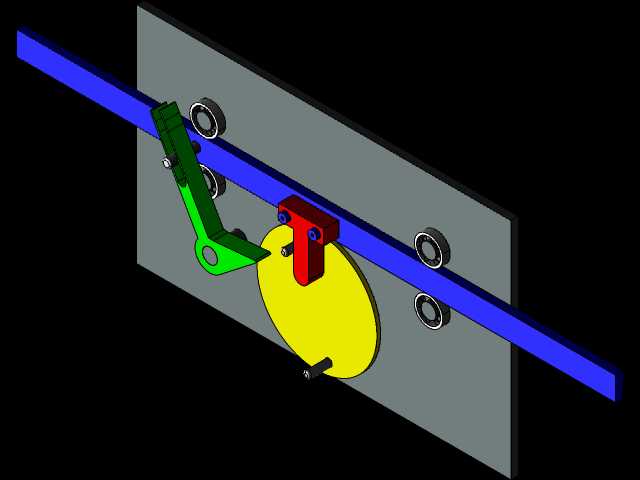

　　动力输入部分采用偏心圆盘作为曲柄构件，圆盘中心与输入转轴刚性连接，圆盘端面偏离中心的位置固定有圆柱形传动销，传动销与红色滑块构件的内孔形成转动副，红色滑块嵌套在蓝色长滑杆的中部槽位内，可沿滑杆的垂直方向做相对滑动，当偏心圆盘随输入轴做整周转动时，传动销会带动红色滑块同时完成两个方向的复合运动：一是随圆盘做圆周方向的轨迹运动，二是沿滑杆的横向槽做相对滑移，两个运动合成后，最终推动蓝色长滑杆沿自身轴向做规律的往复直线运动。滑杆的导向依靠两组双列深沟球轴承实现，四个轴承两两一组分布在滑杆的上下两侧，轴承外圈与滑杆表面直接接触，既限制了滑杆的垂直方向窜动，又将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力与磨损，相比传统的铜套导向结构，这种轴承导向的结构不需要频繁加注润滑脂，维护周期更长，适合中高速往复的工况。

　　绿色构件为行程限位与死点跨越辅助构件，一端铰接在基准板的固定铰点上，另一端与滑杆上的铰接座连接，在滑杆运行到两个行程端点时，该构件可以辅助抵消传动的惯性冲击，避免机构出现卡滞，同时在输入轴转速出现波动时，保证滑杆不会因为负载反推出现倒转，提升机构运行的稳定性。从安装边界来看，整套机构的横向尺寸以滑杆的最大伸出长度为限，纵向尺寸不超过偏心圆盘直径与导向轴承组的叠加宽度，安装时只需要将基准板通过四个角的安装孔固定在设备的安装立面上，输入轴端连接驱动电机或者其他动力输出端即可，不需要额外搭建支撑框架，集成难度很低。

　　实际应用场景中，这类机构常被用在小型物料的推送工位，比如包装线上的料盒推送、印刷设备的纸张往复牵引、小型冲床的自动送料、检测设备上的传感器往复扫描工位，相比气缸驱动的往复结构，这套纯机械传动的机构不需要配套气源管路与电磁阀，只需要恒定转速的动力输入就能获得稳定的往复频率与固定行程，不会因为气压波动出现行程偏差，运行可靠性更高；相比丝杠传动的往复结构，这套机构的结构更简单，制造成本更低，不需要做正反转控制，动力输入单向转动即可实现往复输出，控制逻辑更简便。

　　设计过程中需要重点关注几个公差配合点：一是偏心圆盘上传动销的位置精度，传动销中心到圆盘中心的偏心距直接决定滑杆的往复行程，偏心距的加工误差需要控制在0.02mm以内，否则会出现实际行程与设计值偏差过大的问题；二是导向轴承的安装平行度，两组导向轴承的轴线需要与滑杆的运动方向保持垂直，同时同侧轴承的外圆母线需要共线，否则滑杆运行时会出现卡涩，磨损速度会大幅提升；三是红色滑块与滑杆槽、传动销的配合间隙，间隙过大会导致传动回程误差大，间隙过小会出现运动卡滞，一般根据实际运行转速选择H7/g6的间隙配合即可满足多数工况需求。另外滑杆的表面需要做硬化处理，提升表面耐磨性，避免长期运行后与轴承接触的位置出现磨损凹槽，导致运动精度下降。
