间歇式槽轮传动机构三维结构设计

　　在自动化生产线的工位转位、多工位检测设备的分度送料、包装机械的间歇送料、印刷机械的走纸步进等场景中，连续圆周运动到间歇步进运动的转换是非常常见的传动需求，这类需求往往要求传动部件在停歇阶段具备可靠的定位锁止能力，避免工位偏移，同时驱动过程冲击小、传动比稳定，不需要额外添加复杂的控制逻辑就能实现固定节拍的步进动作，日内瓦机构也就是槽轮机构，正是针对这类工况开发的经典机械传动结构。

　　这套槽轮传动结构主要由主动拨盘和从动槽轮两个核心部件组成，主动拨盘为带圆柱销的缺圆盘结构，从动槽轮为带径向直槽的星型轮体，当主动拨盘做连续匀速圆周转动时，圆柱销会在转动周期内嵌入槽轮的径向槽内，带动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，主动拨盘上的凹圆弧锁止面会和槽轮的凸圆弧面贴合，将槽轮锁止在固定位置，直到圆柱销再次进入下一个径向槽，开启下一个步进周期，整套结构不需要额外添加制动器或者定位销，就能依靠自身型面实现停歇阶段的位置锁定，传动可靠性远高于依靠摩擦锁止的间歇结构。

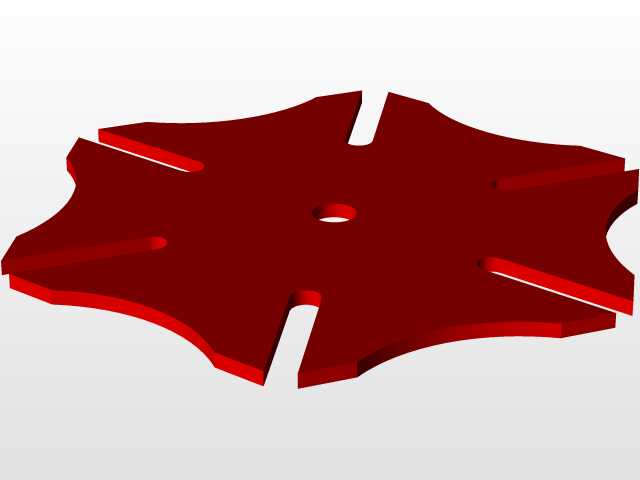

　　从结构设计逻辑来看，这套六槽外啮合槽轮机构的拨盘回转中心和槽轮回转中心的中心距是整套结构的核心安装基准，设计时需要根据实际需要的步进节拍确定槽轮的槽数，槽数越多单次步进的转角越小，运动过程中的角加速度变化越平缓，传动冲击也越小，但对应槽轮的整体外径会同步增大，需要匹配的安装空间也会增加；六槽结构单次步进转角为60度，适合六工位的回转工作台、六通道的分选设备这类需要六等分步进的工况，相比常用的四槽结构，六槽结构在拨销进入和脱离槽口时的冲击更小，适合中速运转的间歇传动场景，不会因为频繁的启停冲击导致连接部件松动。

　　在安装边界上，主动拨盘的输入轴和从动槽轮的输出轴需要保持严格的平行度，两轴的中心距公差需要控制在IT7级以内，中心距偏差过大会导致拨销和槽壁的间隙不合理，间隙过大会导致传动回程误差增大，停歇阶段的定位精度不足，间隙过小则会导致拨销和槽壁的摩擦加剧，长时间运转会出现槽壁磨损、拨销变形的问题；主动拨盘的锁止弧和槽轮的锁止弧需要保证贴合间隙均匀，锁止弧的同轴度偏差不能超过0.02mm，否则会出现锁止阶段槽轮窜动、或者拨销无法顺利进入槽口的卡滞问题。

　　实际应用中，这套结构可以直接集成在回转工作台的底部，作为工位转位的核心传动部件，不需要搭配复杂的伺服控制系统，只需要给主动拨盘连接匀速转动的驱动电机，就能实现固定节拍的工位转位，在低速轻载的自动化装配场景中，这种纯机械的间歇传动结构比伺服电机搭配减速机的电控分度方案成本更低，抗干扰能力更强，不会因为电控信号波动出现工位错乱的问题；在胶片放映机、电影摄影机这类需要间歇走片的设备中，这类槽轮结构也有长期的应用，依靠稳定的步进节拍实现胶片的逐帧移动，保证画面投射的稳定性。

　　设计这套结构的三维模型时，需要重点校核拨销进入槽口时的切入角，保证拨销的运动轨迹和槽轮径向槽的中心线相切，避免拨销进入槽口时出现刚性撞击；槽轮的槽口位置需要做微小的倒角处理，减少拨销切入时的摩擦磨损，主动拨盘的缺圆轮廓需要和槽轮的外圆轮廓精准匹配，保证锁止阶段没有多余的活动间隙；拨销和主动拨盘的连接可以采用过盈配合或者键连接，保证拨销在频繁的启停冲击下不会出现松动脱落，对于运转速度较高的场景，还可以在拨销外部加装滚动轴承，将拨销和槽壁之间的滑动摩擦转换为滚动摩擦，降低传动过程中的磨损和噪音，延长结构的使用寿命。

　　从维护角度来看，这类纯机械传动结构的故障点非常少，只需要定期在拨销和槽壁的接触位置、转轴的支撑轴承位置添加润滑脂，就能保证长期稳定运转，不需要复杂的日常维护，非常适合在工况相对恶劣、维护不便的生产设备中使用，相比槽轮机构的内啮合形式，外啮合结构的安装和拆卸更加方便，两轴的布局更加灵活，可以根据设备的内部空间调整输入轴和输出轴的相对位置，适配不同的设备安装需求。
