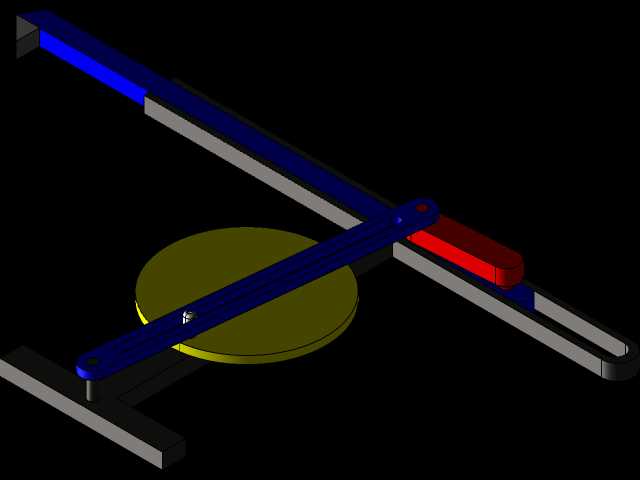

惠特沃斯快速返回机构三维结构设计

　　在各类需要往复直线运动且对工作行程与回程速度有差异化要求的自动化加工、轻工输送设备中，快速返回类机构的选型与结构设计直接决定了设备的作业节拍与运行稳定性，惠特沃斯快速返回机构作为经典的急回运动构件组合，长期被应用在牛头刨床、往复式输送机、自动送料装置的核心传动单元中。这套机构的核心功能是通过连续的旋转输入，转化为带有明显速度差的往复直线输出，让工作行程保持较低的匀速运动状态保障作业精度，而回程阶段以更高的速度快速复位，压缩非作业空程时间，从机械结构层面提升整台设备的运行效率，不需要额外增加电控调速单元就能实现稳定的急回特性，相比普通曲柄滑块机构，其急回系数的可调范围更宽，运动过程中的刚性冲击更小。

　　从结构设计逻辑来看，这套机构采用了双连杆配合旋转曲柄与移动滑块的组合布局，底部的旋转圆盘作为动力输入构件，与长连杆通过铰接副连接，长连杆同时与横向布置的滑动导轨副、端部的输出滑块形成铰接约束，当圆盘做整周连续旋转时，铰接点的圆周运动被连杆分解为两个方向的运动分量，带动输出滑块在导轨内做直线往复运动。设计过程中需要重点核算曲柄回转中心到导轨中心线的垂直偏距，这个参数直接决定了机构的急回系数，偏距越大则回程与工作行程的速度差越明显，但同时会带来铰接点处受力的增大，需要根据实际负载匹配连杆的截面尺寸与铰接销轴的直径，避免高速运行时出现连杆挠曲变形或者销轴剪切失效。

　　从安装边界与尺寸配合来看，整套机构的安装基准为底部的固定安装平面，旋转圆盘的中心需要与导轨安装面保持严格的垂直位置公差，导轨的直线度公差需要控制在每米0.1mm以内，避免滑块运行过程中出现卡滞。连杆两端的铰接孔需要保持同轴度公差，装配时铰接副需要预留合理的间隙，既要保证转动灵活无卡滞，也要避免间隙过大带来的运动回程误差。输出滑块的连接端面预留了标准的安装螺孔，可以直接连接作业执行构件，比如刨刀、送料拨叉等部件，不需要额外设计转接法兰。

　　在实际应用场景中，这类机构不需要复杂的控制系统，仅通过恒定转速的动力输入就能实现稳定的急回运动，非常适合在中小型半自动加工设备、轻工包装机械的往复执行单元中使用，相比采用伺服电机配合丝杠实现的变速往复运动，纯机械结构的惠特沃斯机构可靠性更高，维护成本更低，在长时间连续运行的工况下不会出现电控系统的漂移或者故障。设计过程中还需要考虑动平衡的匹配，旋转圆盘可以根据实际运行转速做适当的减重处理，连杆的质量分布尽量对称，降低高速运行时的振动传递到设备机架上。机构的所有运动副都采用敞露式的铰接结构，方便日常加注润滑脂维护，铰接销轴的端部设置了防松挡圈，避免长时间运行后销轴脱出造成机构故障。

　　在建模过程中，所有铰接副的配合关系都按照实际装配约束设置，旋转副保留了合理的转动间隙，移动副的配合面按照实际导轨的公差带设置，能够直接导入运动仿真模块做运动学分析，核算不同曲柄转速下滑块的运动速度、加速度曲线，验证急回系数是否满足设计要求，也可以提取各个铰接点的受力数据，为后续的零部件强度校核提供载荷参数。整个机构的外形轮廓规整，安装固定点都布置在底部的基座平面上，不需要额外设计复杂的安装支架，能够直接集成到各类设备的传动系统中，适配不同的安装空间需求。
