大众款三辐式汽车转向盘结构设计

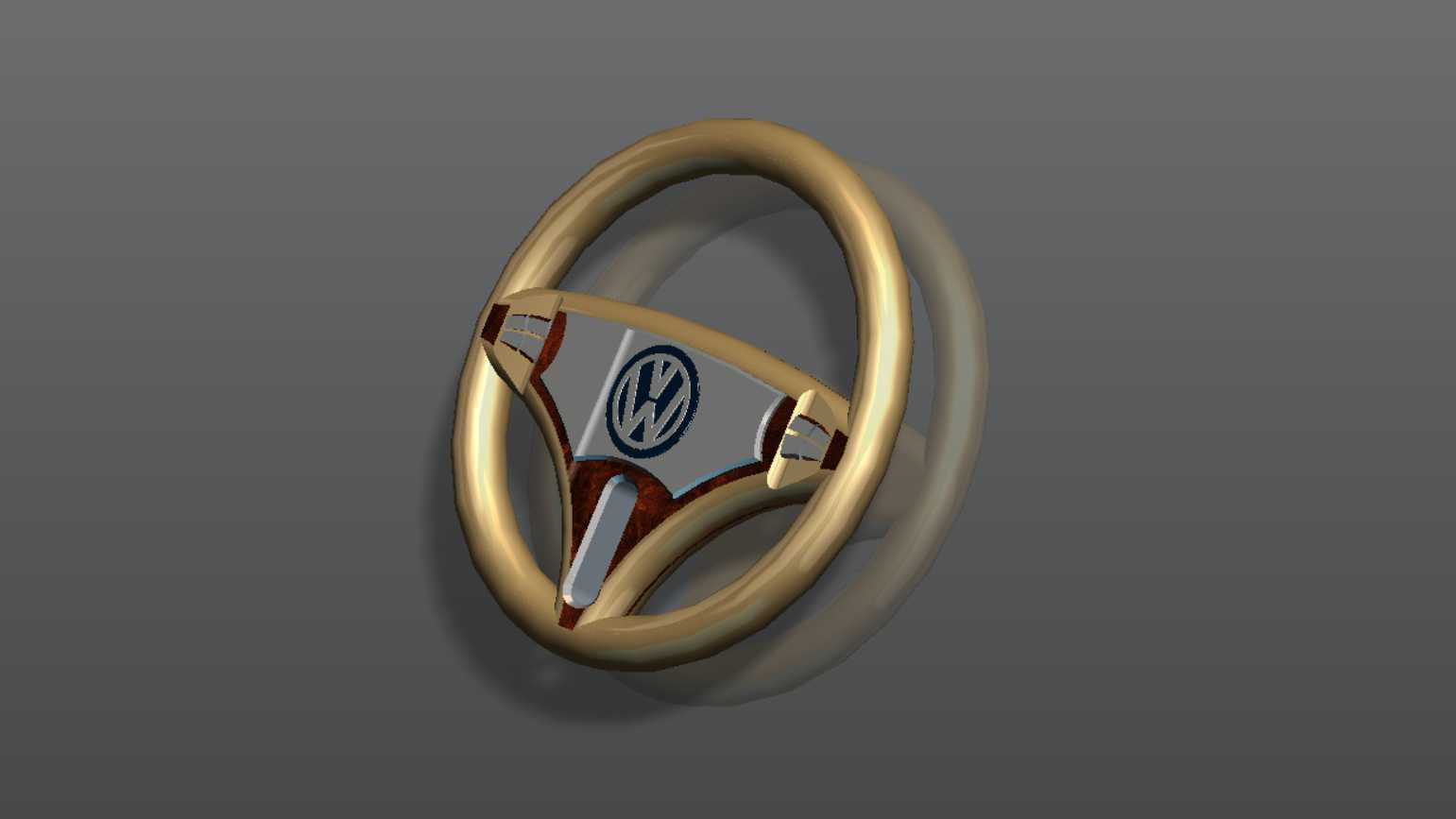

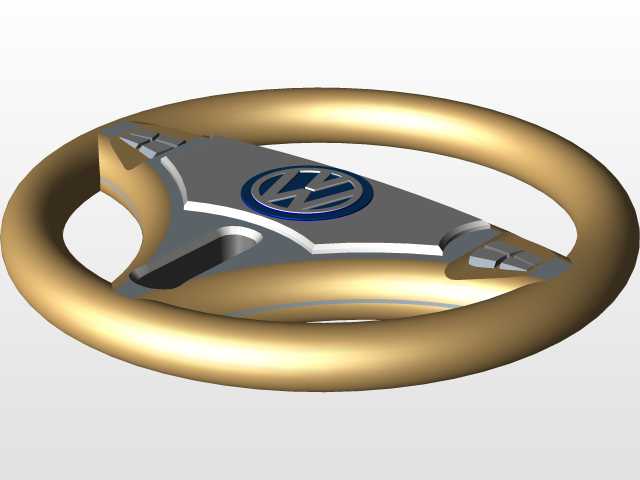

　　汽车转向盘是整车转向系统中直接与驾驶员交互的核心操控部件，日常驾驶场景中，驾驶员施加在转向盘上的力矩会通过转向柱传递至转向器，最终带动转向拉杆实现车轮角度调整，完成车辆行驶方向的控制，除了基础的转向操控功能外，转向盘还集成了喇叭触发结构，部分量产车型还会在辐条区域预留多功能按键安装位，用来承载影音控制、巡航设置、行车电脑操作等拓展功能，是驾驶舱内人机交互频率最高的部件之一。这个转向盘采用三辐式结构布局，轮圈部分做了类金属质感的包覆设计，辐条区域搭配了仿木纹饰条与银色装饰件，中心区域预留了品牌标识的安装位，整体造型偏向家用乘用车型的内饰设计风格。从结构设计的角度来看，建模时首先确定转向盘的核心安装基准，

　　也就是中心与转向柱连接的花键轴安装位，这个位置是整个部件的装配基准，所有结构的尺寸都要围绕这个基准展开，轮圈的直径参考常规家用乘用车的转向盘尺寸设定，整体直径控制在380mm左右，轮圈的握持截面采用符合人体工程学的椭圆造型，截面长轴约32mm、短轴约26mm，能够适配大多数驾驶员的握持手感，降低长时间驾驶的手部疲劳。三辐条的结构设计并非单纯的造型考量，下辐条做了收窄处理，能够给驾驶员腿部留出足够的活动空间，避免上下车或者调整坐姿时腿部与转向盘发生干涉，左右两根辐条的倾斜角度经过调整，既能够保证握持轮圈9点、3点位置时手臂自然搭放的舒适度，也预留了足够的内部空间用来布置多功能按键的走线槽与安装卡扣位。中心的标识安装区域做了下沉式设计，

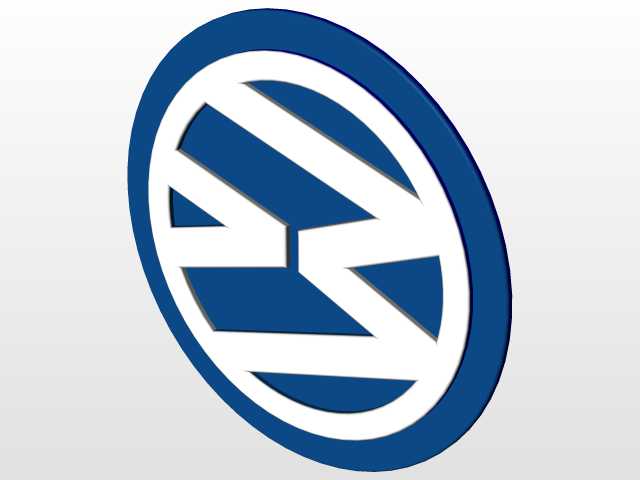

　　标识件通过背部的卡扣与转向盘基座连接，装配后标识表面与周围装饰面保持齐平，不会出现凸起刮手的问题，同时中心区域的背部预留了安全气囊模块的安装空间，安装边界与转向柱的固定孔位做了匹配设计，能够保证装配时的同轴度，避免转向盘转动时出现偏心抖动的问题。建模过程中采用基础的拉伸、旋转、扫描特征完成主体结构搭建，轮圈的环形曲面通过扫描特征实现，扫描路径按照转向盘的倾斜角度做了调整，保证轮圈整体的握持曲面过渡顺滑，没有突兀的棱角；辐条与轮圈的连接位置做了圆角过渡处理，圆角半径根据位置不同做了差异化设置，外露的装饰面圆角半径稍大，保证触感顺滑，内部的安装结构位置圆角半径偏小，保证结构强度的同时节省安装空间。

　　装饰条的安装位在主体结构上做了对应的凹槽设计，装饰件通过卡扣或者胶粘的方式固定在凹槽内，装配后装饰件表面与主体结构表面的阶差控制在0.2mm以内，避免出现明显的拼接缝隙影响外观质感。从实际装车的适配性来看，这个转向盘的安装孔位按照常规乘用车型的转向柱花键规格设计，整体的安装深度控制在120mm以内，不会与转向柱的护罩发生干涉，轮圈的转动行程范围内，与驾驶舱仪表台、座椅的最小间隙保持在80mm以上，保证转向盘打满角度时不会与周边内饰件发生碰撞。结构强度方面，辐条与中心基座的连接位置做了加厚处理，能够承受驾驶员紧急转向时施加的瞬时大扭矩，不会出现辐条断裂的问题，轮圈内部的骨架结构采用环形加强筋设计，在保证整体轻量化的前提下提升抗扭刚度，避免转向时出现轮圈变形导致的操控虚位。在实际的零部件开发流程中，这类转向盘的三维模型完成后，还需要进行人机工程校核，验证不同身高体型的驾驶员握持时的手臂角度是否舒适，同时还要做碰撞安全校核，保证发生碰撞时转向盘的溃缩结构能够正常触发，降低对驾驶员的伤害，另外模型中的外观分件设计也要考虑后续注塑模具的开模可行性，所有外观面的拔模角度控制在1度以上，避免出现脱模困难的问题，内部的卡扣结构也要符合塑料件的设计规范，保证卡扣的装配强度与拆卸便利性。
