圆周运动转振动输出针槽传动结构

　　在轻载高频振动工况的设备设计中，这类针槽传动结构常被应用在小行程振动给料、精密筛分、微型检测台的激振单元里，相比偏心块激振、凸轮顶杆结构，它的传动路径更短，运动副磨损更均匀，适合在安装空间局促、需要稳定往复振动输出的场景下使用。很多初次接触这类结构的工程师容易把它和普通槽轮机构混淆，实际上二者的运动输出逻辑完全不同：槽轮机构做的是间歇分度转动，而这套针槽结构是把输入轴的连续圆周转动，直接转化为滑杆的直线往复振动，中间不需要额外的换向构件，传动链上的零件数量比凸轮-弹簧复位结构少近三分之一，装配累积误差更容易控制。

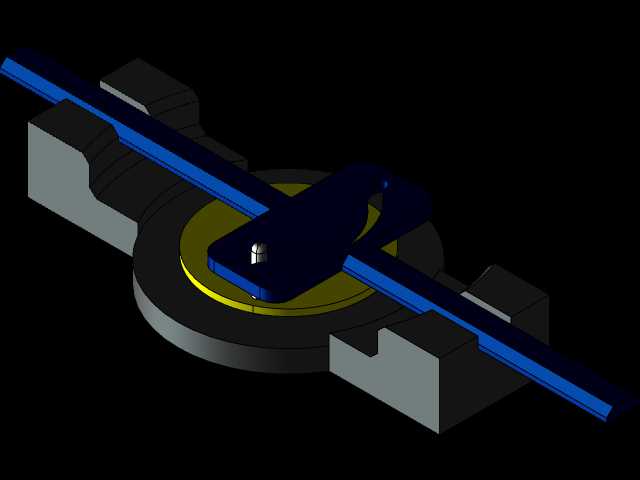

　　从结构组成来看，这套传动单元主要包含回转圆盘、偏心驱动销、带通槽的滑动导杆、两侧导向支撑座四个核心部分。回转圆盘固定在动力输入轴端，驱动销垂直安装在圆盘端面的偏心位置，销柱嵌入滑动导杆的通槽内，当圆盘随输入轴做整周回转时，偏心销会在导杆的通槽内做相对滑动，同时推动导杆沿着两侧支撑座的导向方向做直线往复运动，运动过程中导杆的行程等于偏心销中心到圆盘回转中心距离的两倍，振动频率和输入轴的转速完全一致，不需要额外的频率转换结构就能实现稳定的振动输出。

　　设计这类结构的时候，首先要确认的是导杆的行程需求，根据实际工况需要的振动幅值反推偏心销的安装偏心距，这里要注意偏心距不能过大，否则驱动销和导杆槽壁的接触应力会急剧上升，轻载工况下接触应力建议控制在材料许用接触应力的60%以内，避免长时间运行后槽壁出现压痕变形。导向支撑座的跨距设计也很关键，跨距过小会导致导杆运动时出现卡滞、偏磨，跨距过大则会增加整体结构的安装尺寸，通常跨距设置为导杆直径的4到6倍比较合适，同时导向孔内要预留润滑脂槽，方便定期补充润滑降低磨损。

　　从安装边界来看，这套结构的整体安装基面是两个对称布置的支撑座底部，安装时需要保证两个支撑座的导向孔同轴度误差不超过0.02mm，输入轴的回转中心要和导杆的运动方向垂直，且偏心销的中心运动平面要和导杆通槽的中心平面重合，否则运行时会出现额外的侧向力，不仅会增大运行阻力，还会加速导向孔和驱动销的磨损。驱动销和圆盘的连接建议采用过盈配合加骑缝销固定的方式，避免高速回转时销子出现松动脱落，销子和导杆通槽的配合间隙建议控制在0.01mm到0.03mm之间，间隙过小容易出现卡滞，间隙过大则会导致运动换向时出现冲击，增大运行噪音。

　　实际应用中，这类结构常被用在小型电子元件的排序给料机构里，相比传统的电磁振动给料，它的振动幅值更稳定，不会因为电压波动出现幅值变化，给料速度的调节只需要改变输入轴的转速就能实现，控制逻辑更简单。在精密检测设备的样品台驱动上，这套结构也有应用，它的运动规律是简谐运动，加速度变化平滑，不会出现刚性冲击，适合带动轻薄易碎的检测样品做小幅振动，避免样品出现磕碰损伤。还有部分小型筛分设备会用这套结构驱动筛网做直线振动，相比曲柄滑块机构，它的结构更紧凑，不需要额外的连杆构件，整体厚度可以做得更薄，适合在桌面型小型筛分设备上安装使用。

　　建模过程中需要注意几个容易出错的细节：一是导杆通槽的宽度要和驱动销的直径匹配，同时要预留足够的槽长，避免偏心销运动到极限位置时和槽的端部发生碰撞；二是回转圆盘的直径要大于两倍偏心距，保证偏心销的安装位置有足够的结构强度，避免圆盘边缘到销孔的壁厚过薄出现开裂；三是导向支撑座的导向孔长度要足够，保证导杆运动到两个极限位置时，和导向孔的配合长度不小于导杆直径的1.5倍，避免导杆出现悬臂状态导致运动卡滞。另外在做运动仿真的时候，要重点检查驱动销和槽壁的接触力变化曲线，如果出现接触力突变的情况，要及时调整偏心距或者导向座的位置，消除装配干涉带来的刚性冲击。

　　和其他运动转换结构相比，这套针槽结构的优势在于零件数量少，加工难度低，所有零件都是常规的机加工件，不需要复杂的曲面加工，普通铣床和车床就能完成全部零件的加工，制造成本更低。同时它的维护也很简单，只需要定期给导向孔和驱动销的接触位置补充润滑脂，就能保证长期稳定运行，不需要频繁更换易损件。当然它也有一定的适用局限，因为驱动销和槽壁是高副接触，接触应力集中，所以不适合大载荷的传动场景，通常传递的力在100N以内的轻载工况下使用效果最好，如果载荷过大，会加速销和槽的磨损，缩短结构的使用寿命。在实际选型的时候，如果需要更大的传动力，可以考虑把驱动销换成带轴承的滚轮结构，把滑动摩擦变成滚动摩擦，降低接触部位的磨损，提升结构的负载能力。
