菱形带腰型孔安装固定连接片结构设计

　　在各类轻载传感检测、小型执行机构的安装固定场景中，这类菱形带腰型孔的连接片是非常实用的结构件，很多一线装配调试的工程师都对这类零件的实用性有直观体会。不同于标准圆形平垫或者方形安装板，这种菱形轮廓的设计首先在安装空间适配性上有明显优势，当安装面周边存在凸起、走线槽或者相邻部件干涉时，菱形的斜向收边可以避开狭小空间内的干涉点，不需要额外对安装座做铣削避让处理，在紧凑安装空间里的适配性远高于同安装孔距的方形板材。

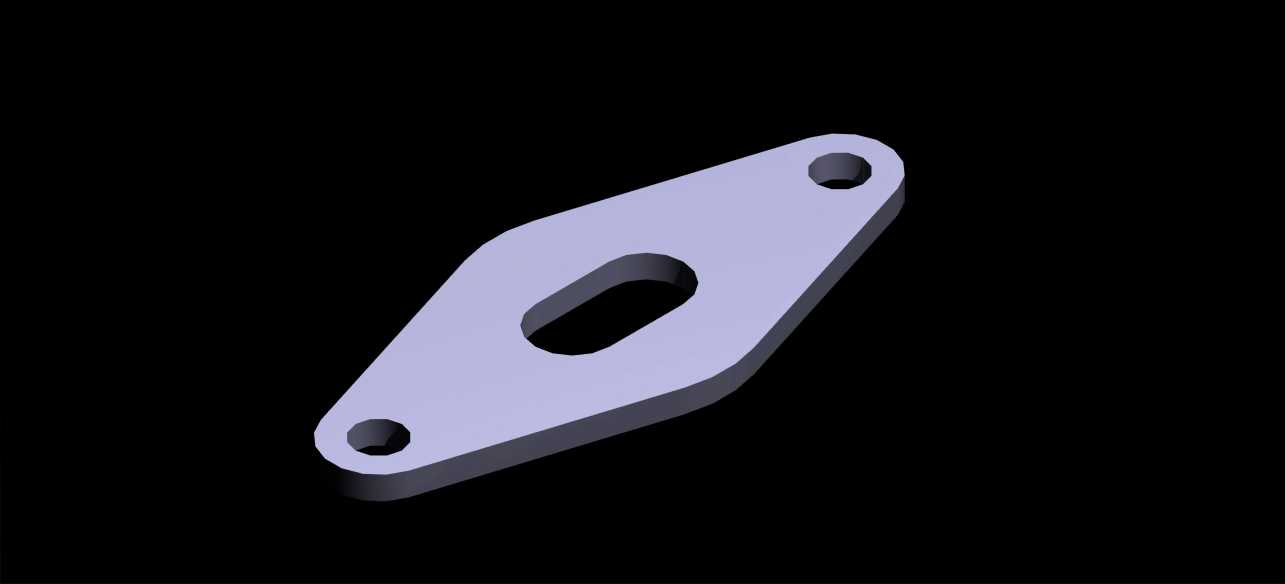

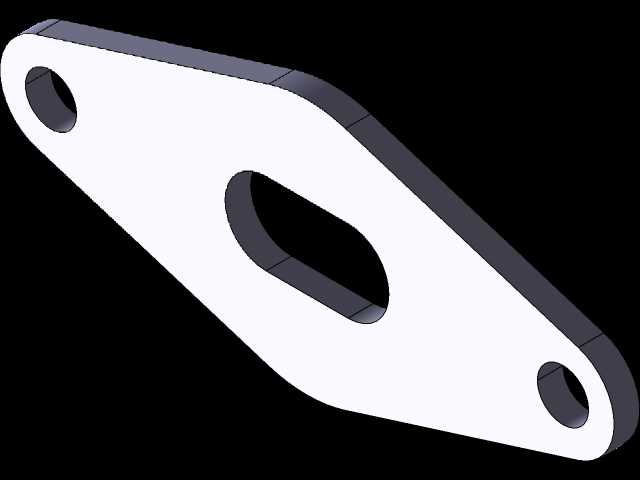

　　从功能特性上看，零件主体为等厚薄板结构，厚度方向尺寸统一，两个端部的圆形通孔为固定安装孔，孔位做了倒角处理，既可以去除冲压或者铣削加工产生的毛刺，也能在穿入螺栓时起到导向作用，避免螺栓螺纹被孔口锐边刮伤。中间的长圆形腰型孔是这个零件的核心功能结构，腰型孔的长度方向沿零件两安装孔的连线方向布置，预留了足够的调节余量，在现场安装时，不需要严格保证被固定部件的安装孔位与基座孔位完全对齐，通过腰型孔可以沿长度方向调整安装位置，补偿基座加工、部件装配产生的位置误差，这在传感器安装对位、小型光电开关位置微调的场景里非常实用——很多时候传感检测的触发位置需要现场反复调试，腰型孔的存在可以让调试人员不用重新打孔，松开紧固件就能滑动调整位置，到位后直接锁紧即可，大幅缩短现场调试的时间成本。

　　设计思路上，这个零件的轮廓做了大圆角过渡处理，没有尖锐的直角边，一方面是加工时板材落料的工艺性更好，无论是采用钣金冲压还是数控铣削加工，大圆弧轮廓的走刀路径更顺畅，不会在转角处产生应力集中；另一方面在装配操作时，圆滑的边缘不会划伤操作人员的手套或者手部，也不会刮伤相邻的线缆、软管等附属部件。零件的两个安装孔中心距经过匹配常用的小型传感器安装标准间距设置，腰型孔的宽度适配常用的M3、M4紧固件尺寸，既可以作为两个安装点之间的位置补偿垫片，也可以直接作为被固定部件的安装转接板，当基座的螺纹孔出现滑牙、位置偏差时，通过这个连接片可以重新适配安装位置，不需要对基座做补焊、重新攻丝的返修处理。

　　从安装边界来看，零件的整体外轮廓在垂直于安装面的方向上没有凸起结构，属于纯平板类零件，安装后不会占用安装面上方的额外空间，适合在层叠安装、狭小夹层的空间里使用。零件的厚度根据使用场景的载荷需求匹配，轻载传感安装场景下采用2-3mm厚度的冷轧钢板或者铝合金板材即可满足刚度要求，安装后不会因为紧固件锁紧产生翘曲变形，保证被固定部件的安装平面度。腰型孔的两端圆弧半径与孔宽一致，滑动调节时不会出现卡滞，紧固件的垫片可以完全覆盖孔的边缘，锁紧后连接片不会出现局部压溃的情况。

　　在实际设备应用中，这类连接片除了用于传感器安装，还可以在小型气动管路固定、弱电走线支架安装、小型标识牌固定等场景里通用，因为轮廓简单、加工难度低，现场维修时甚至可以通过手工切割板材快速制作替代件，不需要依赖复杂的加工设备。零件的表面处理可以根据使用环境选择镀锌、阳极氧化等方式，在潮湿、有轻微腐蚀的环境里也能保证足够的使用寿命，不会因为锈蚀导致紧固件拆卸困难。不同于定制化的复杂安装支架，这种结构简单的连接片通用性极强，很多设备的备件箱里都会准备若干不同孔距的这类零件，应对现场安装调试时的各类位置补偿需求，减少因为安装孔位不匹配导致的待工时间。
