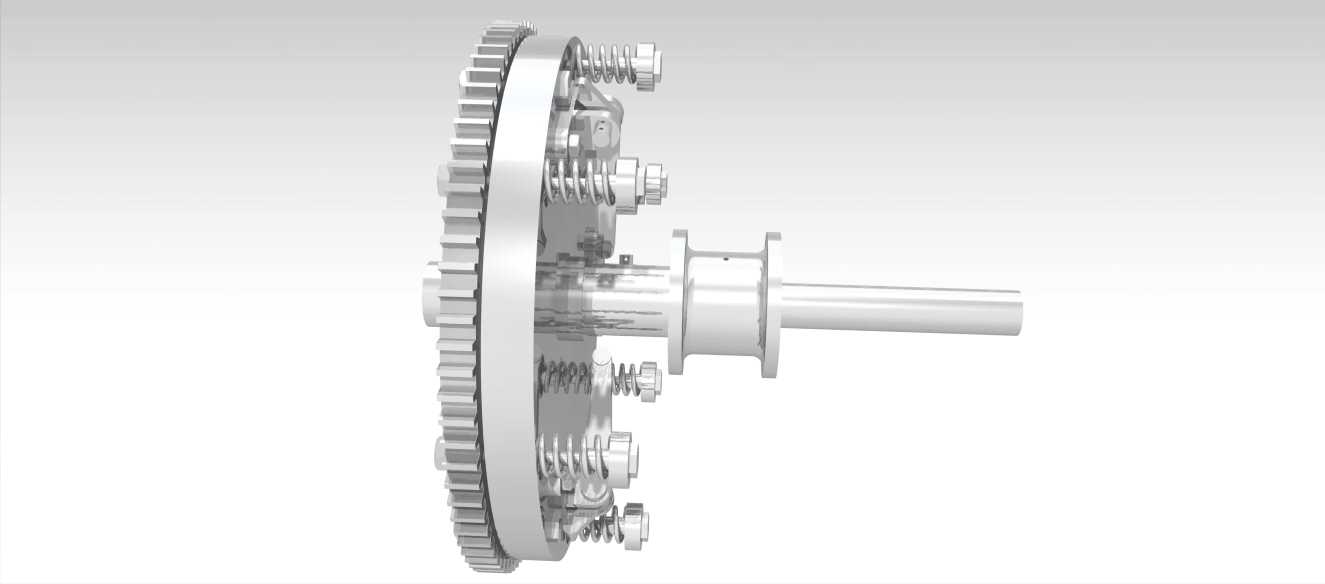

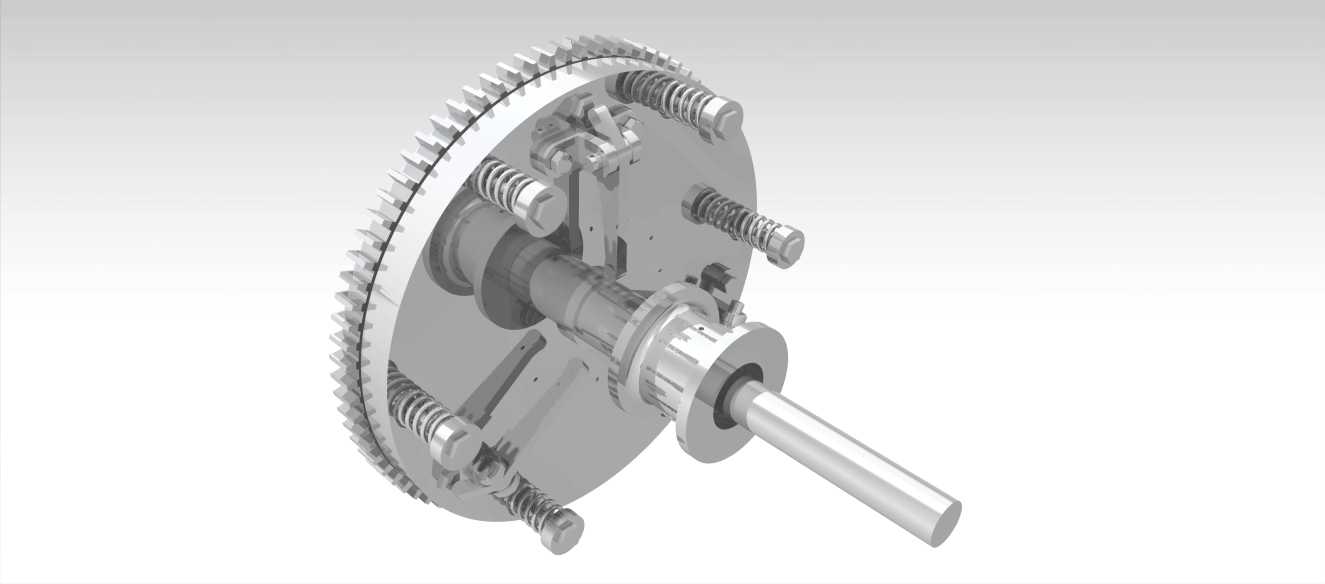

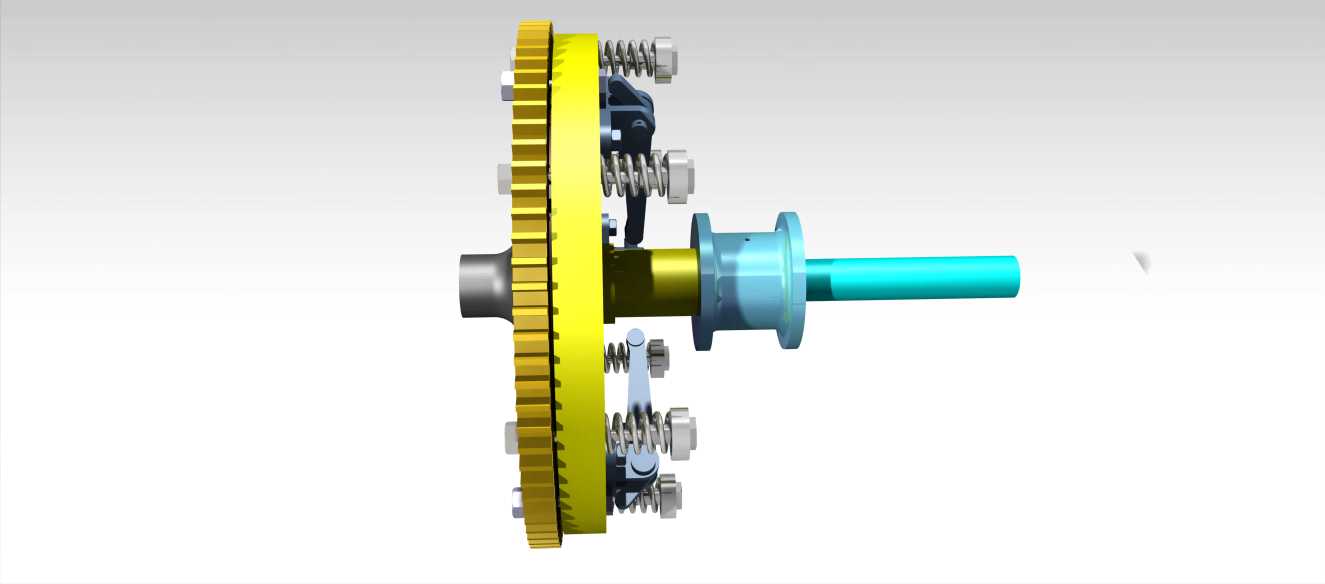

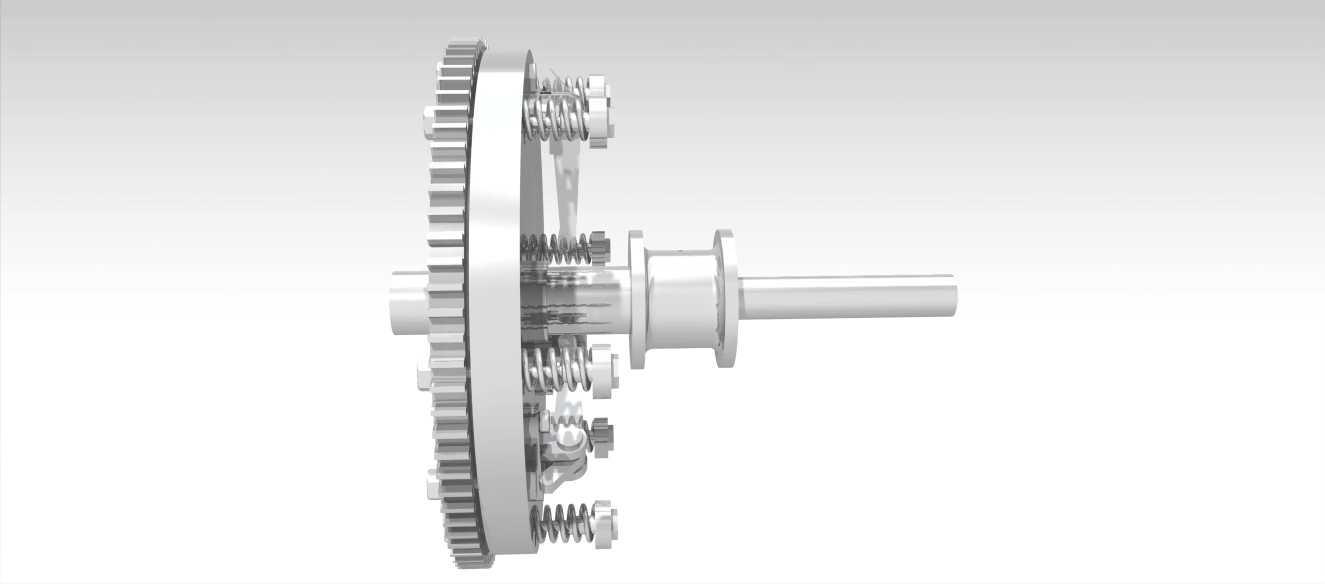

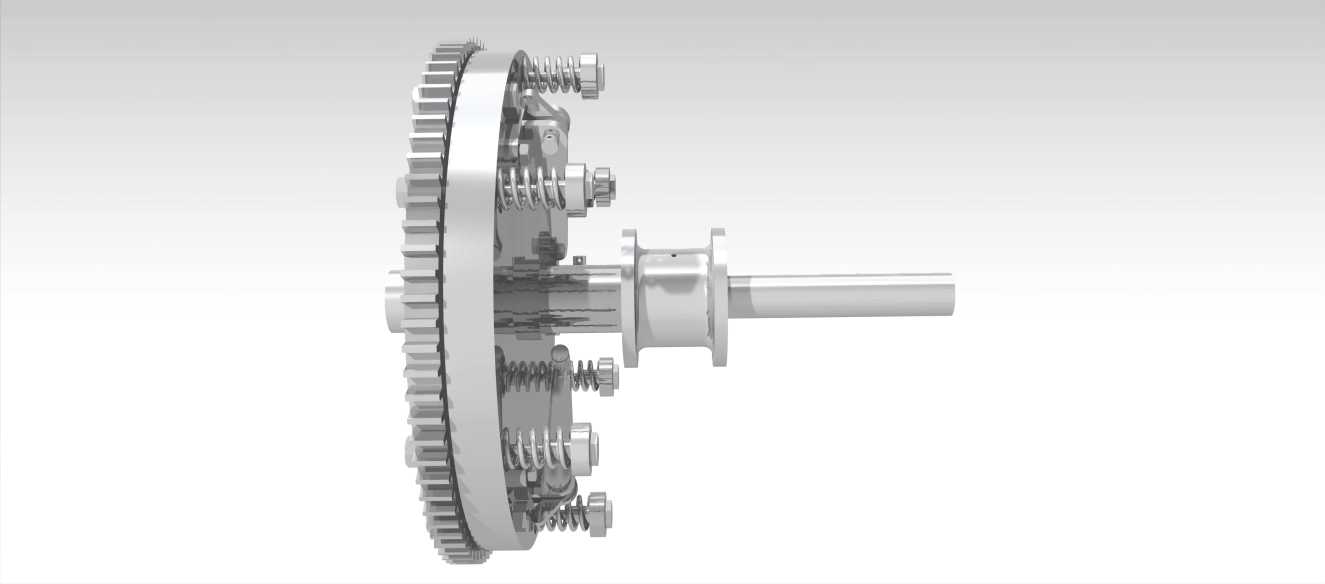

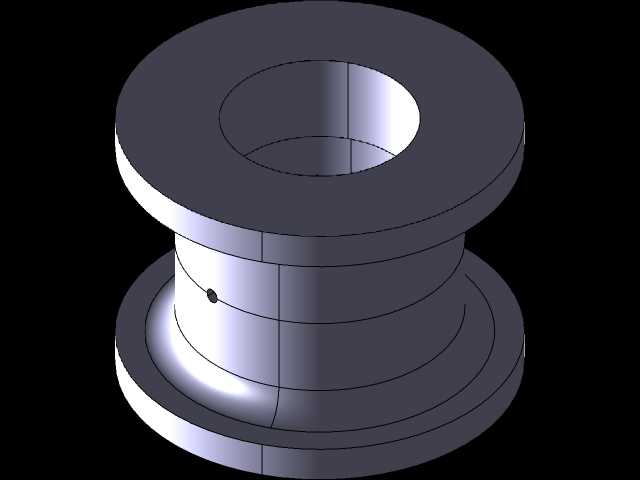

单片式摩擦离合器传动结构三维建模

　　单片式离合器是机械传动系统中应用极为广泛的轴间动力通断控制部件，常见于中小型机床进给系统、轻型工程机械传动链、农用机械动力输出端以及通用输送设备的动力接驳位置，核心作用是在原动机持续运转的工况下，实现从动轴与主动轴的平稳接合或彻底分离，满足设备空载启动、运行中变速、过载保护以及工位切换时的动力切断需求。

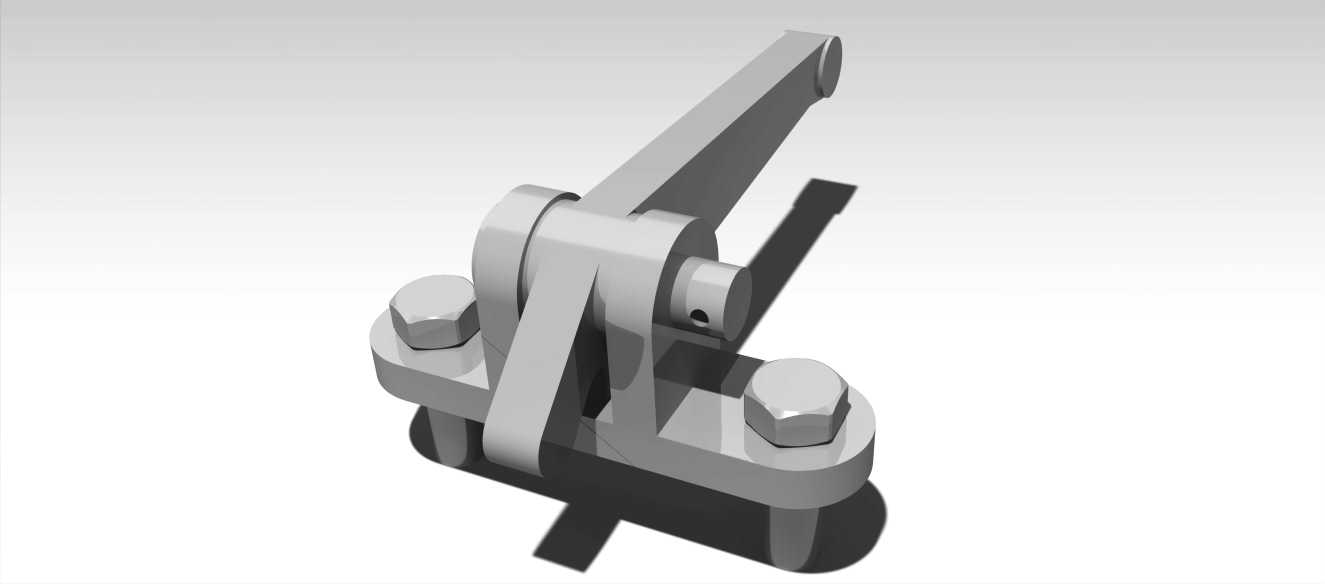

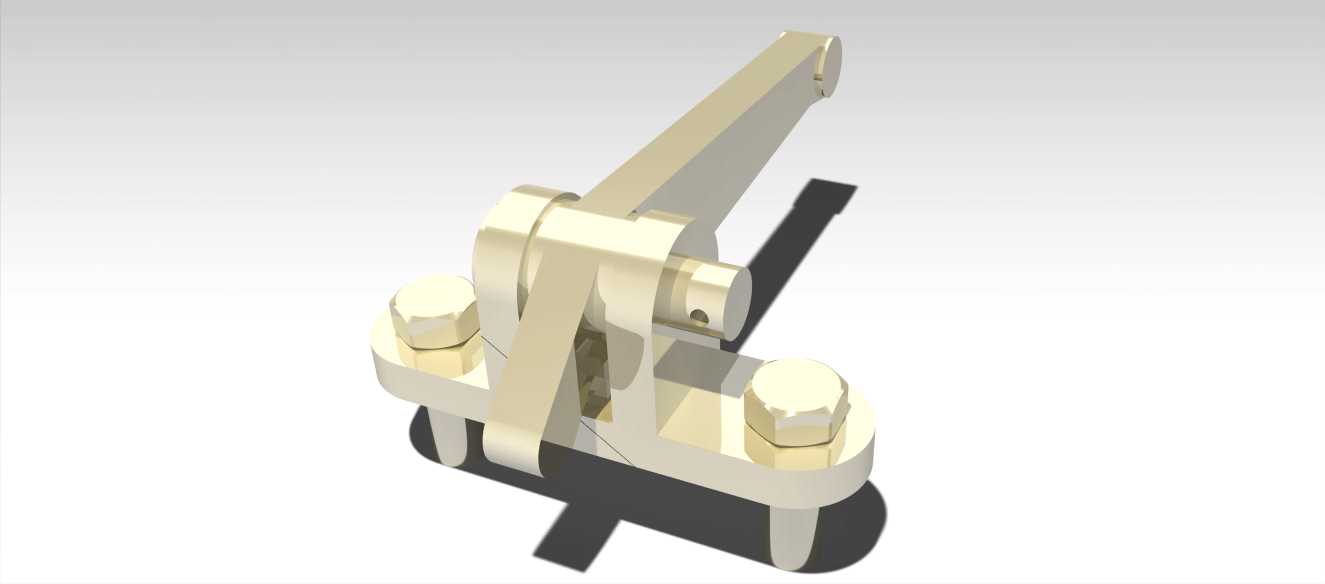

　　从结构设计逻辑来看，这套单片式离合器采用单摩擦副布局，主动侧与动力输入轴通过平键实现周向固定，摩擦盘端面加工有均匀分布的弹簧安装孔位，沿圆周等距布置的压紧弹簧为摩擦副提供稳定的正压力，保证接合状态下动力传递无打滑；从动侧摩擦片通过花键结构与输出轴连接，可沿轴向做小范围滑移，配合分离拨叉的轴向推力实现摩擦副的快速脱开。设计过程中优先考虑了接合过程的平顺性，弹簧刚度经过匹配计算，避免刚度过大导致接合冲击、刚度过小导致传递扭矩不足的问题，摩擦面的有效接触半径经过扭矩校核，可满足额定工况下的静摩擦扭矩传递要求，同时预留了1.5倍左右的过载打滑余量，当传动链负载超过阈值时摩擦面可自行打滑，保护后端传动部件不受冲击载荷损坏。

　　安装边界方面，整套离合器沿轴系的轴向总尺寸控制在适配常规中小型设备安装空间的范围内，输入轴与输出轴保持严格同轴度要求，安装基准面与轴系垂直度公差控制在0.02mm以内，避免安装偏斜导致摩擦片偏磨、接合抖动的问题。分离机构的拨叉行程经过精确计算，分离状态下摩擦副之间保留1.5-2mm的均匀间隙，既避免分离不彻底导致的摩擦片拖磨发热，也防止间隙过大造成分离行程过长、操作响应滞后。

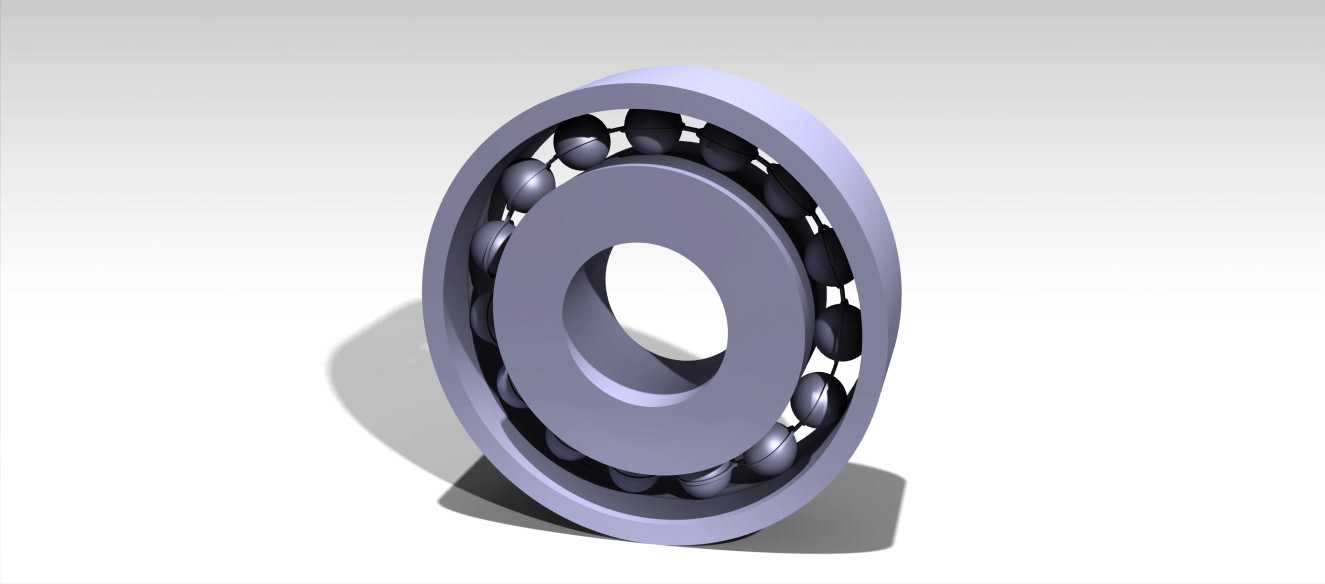

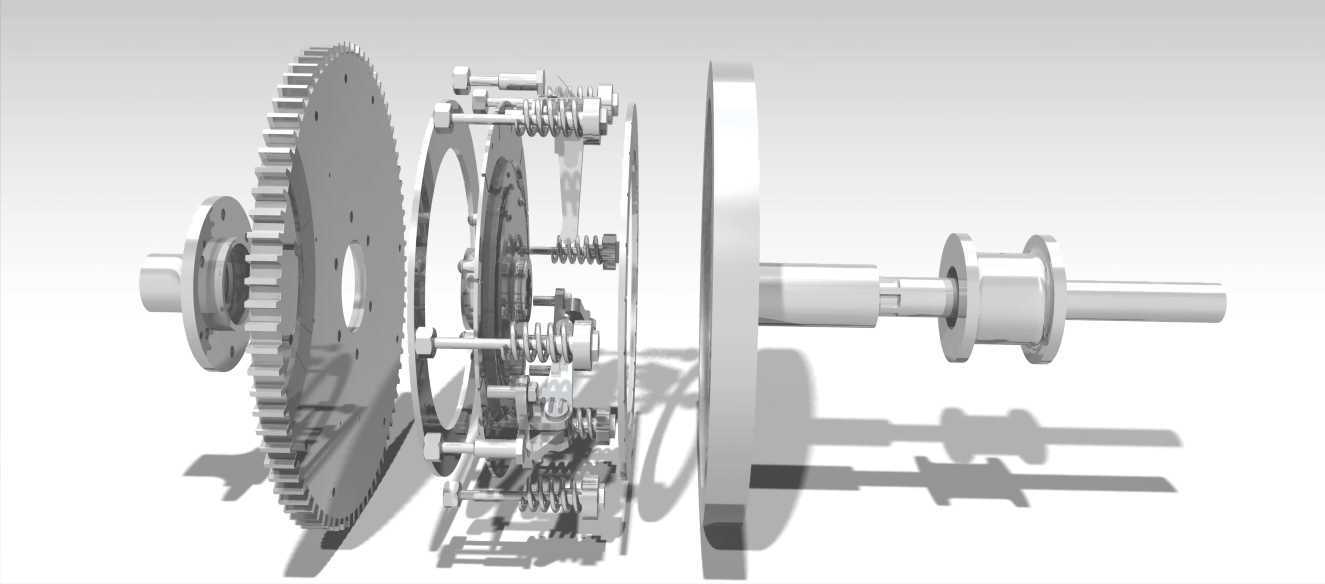

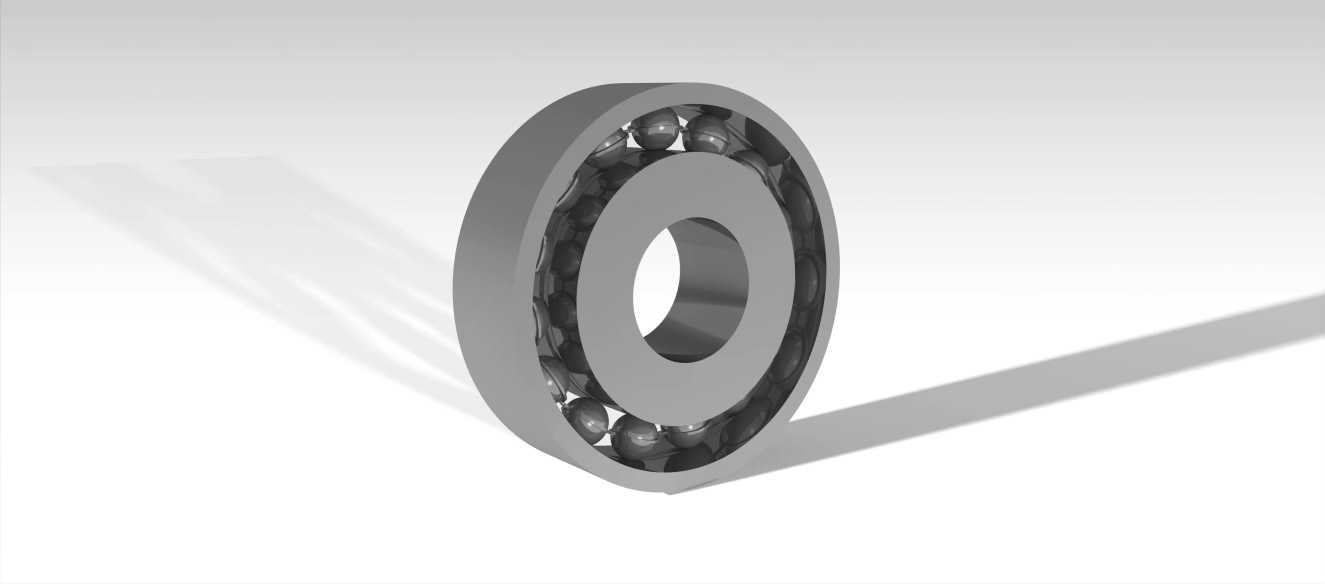

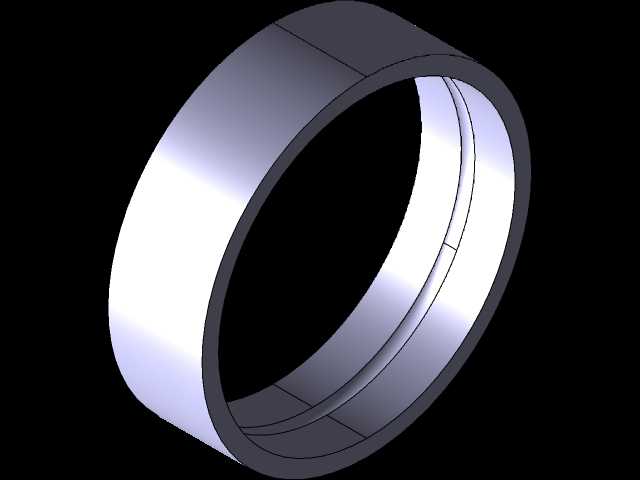

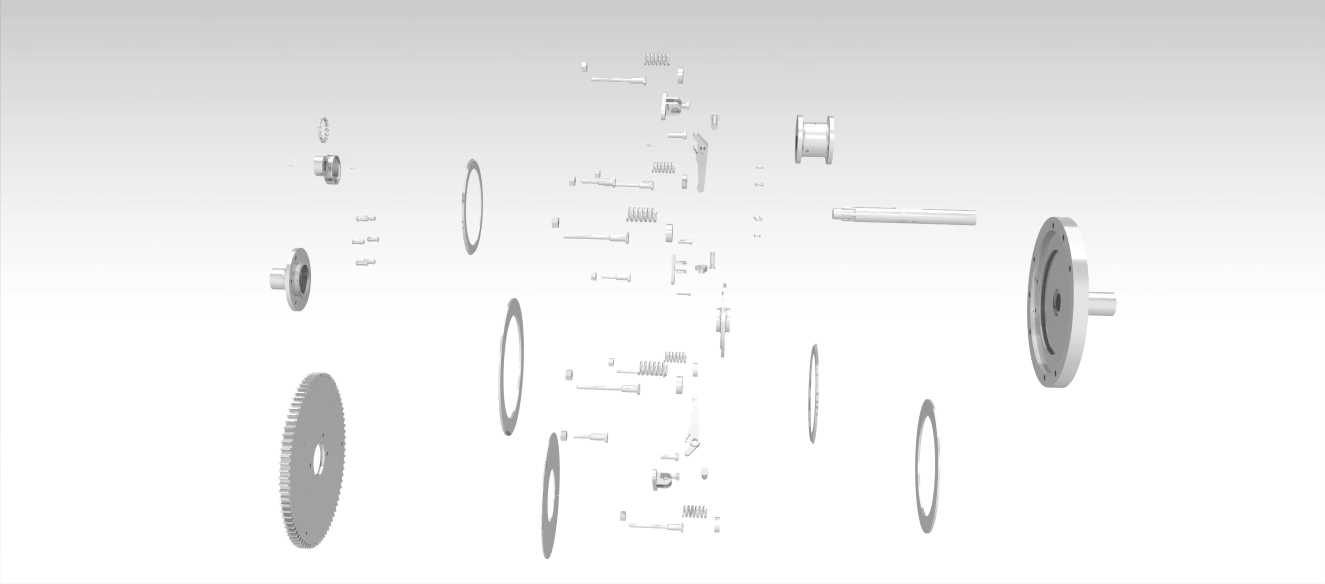

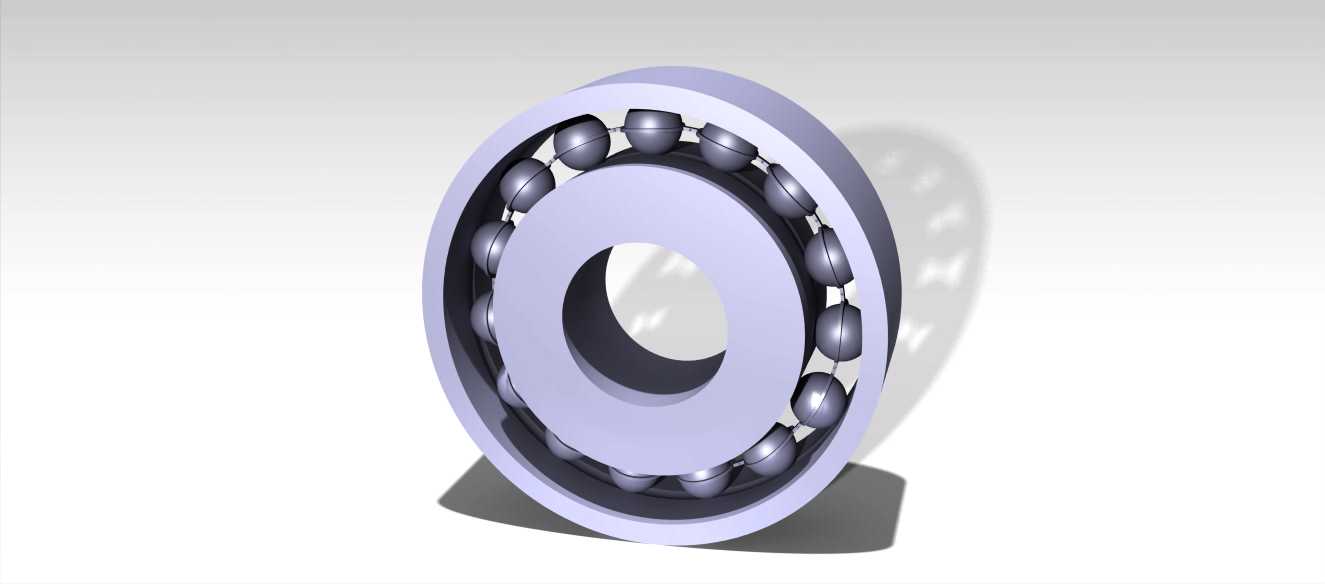

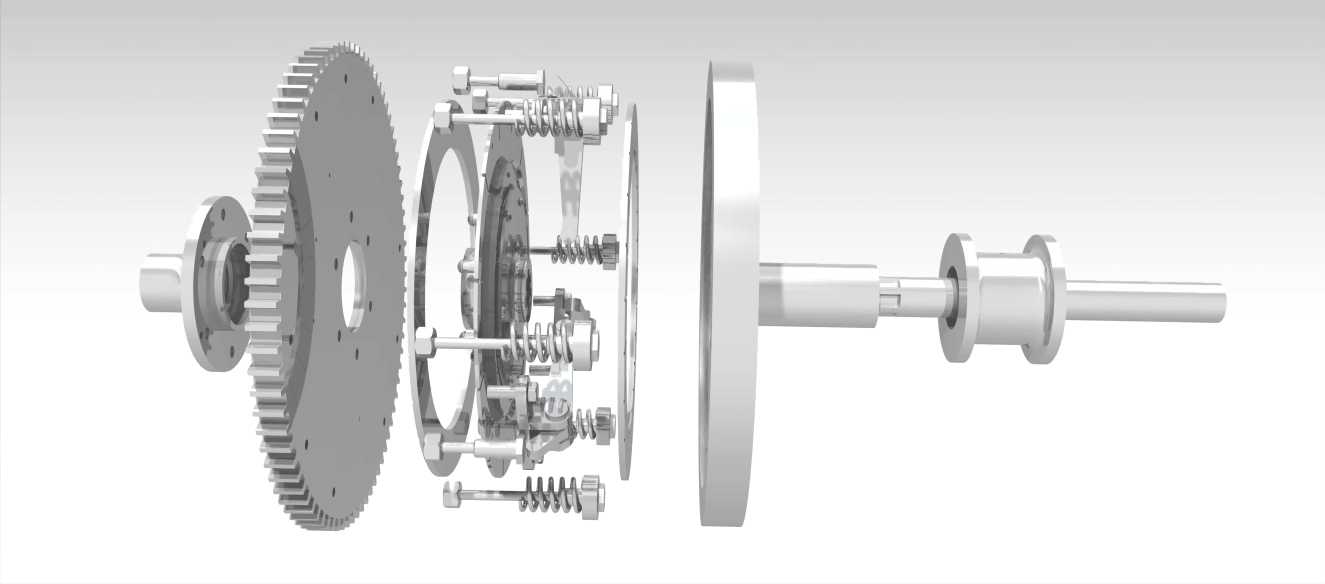

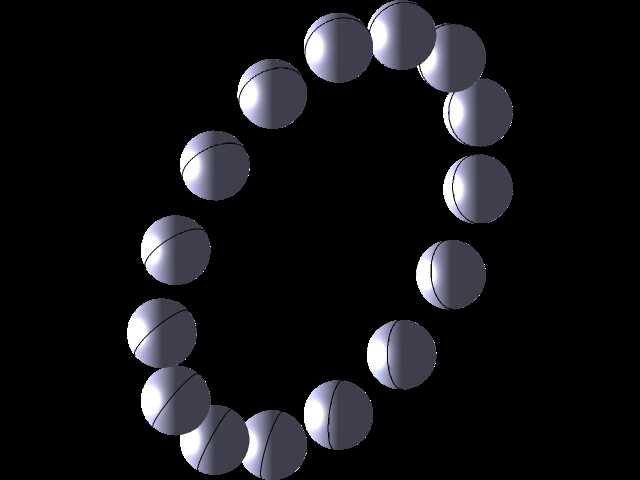

　　实际应用场景中，这类单片离合器结构简单、维护便捷，摩擦片磨损后可单独更换，无需拆解整套轴系，非常适合传动扭矩适中、接合频次不算极高的工况。建模过程中完整还原了所有装配细节：包括主动盘的减重孔结构、弹簧导向柱的配合尺寸、从动盘花键的齿形参数、分离轴承的安装位以及轴端的锁紧挡圈结构，所有配合面的公差标注逻辑符合机械设计手册的相关要求，可直接用于装配干涉校验、运动仿真验证，也可作为传动系统选型设计的参考样例，帮助结构工程师快速完成离合部件的方案匹配与安装空间校核。不同于多片式离合器的复杂油路与散热结构，单片式结构依靠外露表面即可满足常规工况下的散热需求，无需额外设计冷却回路，整体制造成本更低，故障点更少，在通用机械领域的适配性极强。建模时对摩擦片的沟槽结构也做了还原，这些沟槽主要用于排出摩擦面磨损产生的磨屑，同时在接合过程中划破摩擦面间的油膜，提升摩擦系数稳定性，避免油液导致的打滑问题。所有紧固件的规格、弹簧的旋向与长度参数都按照实际工业应用的标准件选型匹配，不存在非标准的特殊定制结构，方便设计人员直接调用对应标准件完成工程图输出。
