可调式双杆摄像机支撑固定机架结构

　　该机架结构主要面向工业视觉检测、户外监控布设、实验观测平台搭建等场景的摄像设备固定需求，区别于民用简易支架，整体采用金属构件组合设计，可承受多工况下的设备载荷与环境扰动。从实际使用维度看，这类机架需要适配不同重量、不同接口规格的摄像设备，同时要满足现场安装时的高度调节、角度偏转、多机位并行布设的要求，因此结构设计上做了多维度的可调冗余。

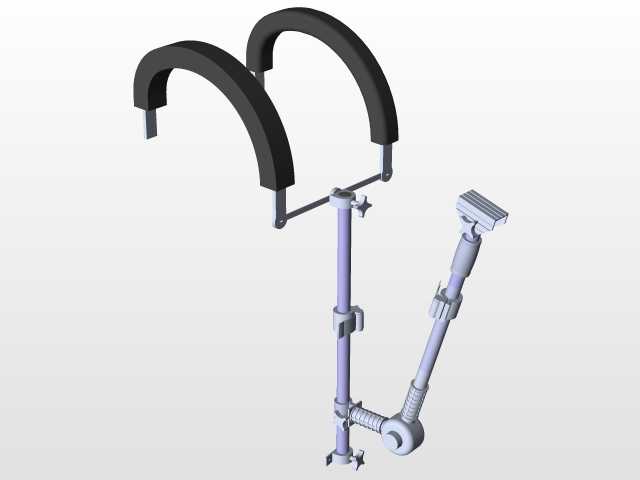

　　整体结构分为顶部挂载弯臂、中部升降立杆、底部铰接支撑三个核心部分，顶部的两组弧形弯臂采用半包式挂载设计，弯臂末端预留标准安装接口，可同时挂载两台摄像设备，也可根据需求单侧挂载补光灯、传感器等配套器件，弯臂与立杆的连接部位设置了周向转动副，可实现水平方向360度的角度调整，转动副处配置了阻尼锁紧结构，调整到位后可通过侧面的锁紧旋钮固定角度，避免设备运行过程中出现滑移偏转。中部的双立杆采用分段式伸缩结构，每段立杆之间设置了快拆锁紧箍，松开锁紧箍即可在预设行程内调整立杆的伸出长度，调整范围覆盖常规观测场景的高度需求，立杆表面做了防滑纹理处理，锁紧后不会出现下滑窜动；立杆之间设置了横向连接筋，提升整体结构的抗扭刚度，避免单侧挂载设备时出现立杆弯曲变形。立杆上还预留了多组卡箍安装位，可沿杆身方向固定线缆、小型接线盒等辅件，避免布线杂乱影响设备运行。

　　底部的铰接支撑座采用万向铰接结构，可实现立杆在一定锥角范围内的倾斜角度调整，适配安装面不平整、需要倾斜观测的场景，铰接座底部预留了标准安装孔位，可通过螺栓固定在混凝土基座、金属平台、设备机架等不同安装基体上，安装孔位做了长圆孔设计，允许安装时存在一定的位置误差，降低现场安装的对位难度。支撑座与立杆的连接部位设置了弹簧缓冲结构，当设备受到外部振动冲击时，弹簧可吸收部分振动能量，避免摄像设备出现画面抖动，提升观测稳定性。

　　从安装边界来看，该机架收拢状态下的整体尺寸适配常规运输包装要求，现场安装时不需要专用大型工具，仅需常规内六角扳手、活动扳手即可完成全部组装与调整作业；最大伸展高度下，整体结构的重心仍落在底部安装座的支撑范围内，挂载额定重量的设备时不会出现倾覆风险。结构上所有运动副的配合面均做了公差适配，转动、伸缩过程无卡滞，锁紧部件的锁紧力经过校核，可承受常规户外风力、设备运行振动带来的载荷，不会出现松脱。设计过程中充分考虑了不同场景的适配性，立杆上的安装接口采用通用标准尺寸，可兼容市面多数主流工业相机、监控摄像头的安装需求，不需要额外加工转接件；顶部弯臂的弧度经过力学优化，在保证挂载空间的前提下尽可能降低结构自重，减少整体负载。

　　在实际工程应用中，这类机架可直接用于生产线视觉检测工位的相机架设，根据检测点位的高度、角度需求快速调整到位，也可用于户外临时观测点的监控设备固定，调整灵活、安装便捷；双杆结构相比单杆支架拥有更好的结构刚度，挂载较重的工业相机、长焦镜头时不会出现杆身晃动，保证成像清晰度。结构中所有外露金属部件均做了防锈处理，可适应一定湿度、粉尘的工业环境，长期使用不会出现锈蚀卡滞的问题；各锁紧部件的操作位置都设置在人员站立可及的高度范围，后期调整设备角度、高度时不需要登高作业，降低运维难度。
