十六工位槽轮转位间歇传动机构

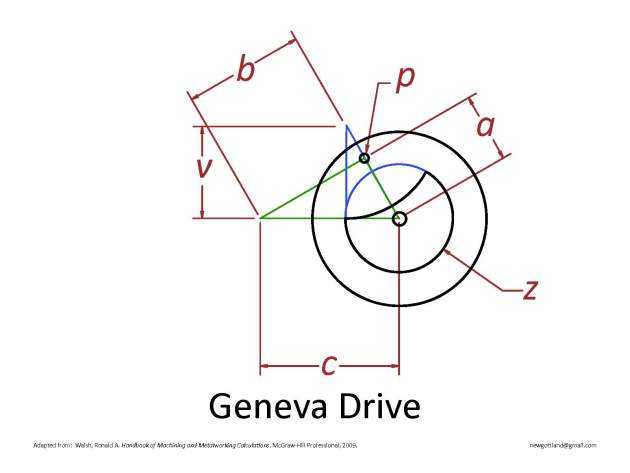

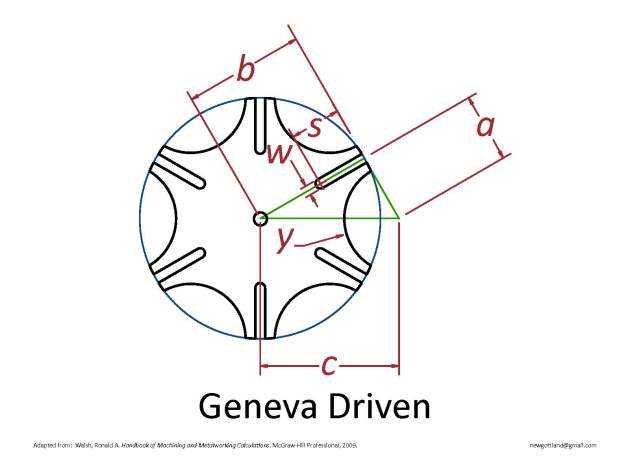

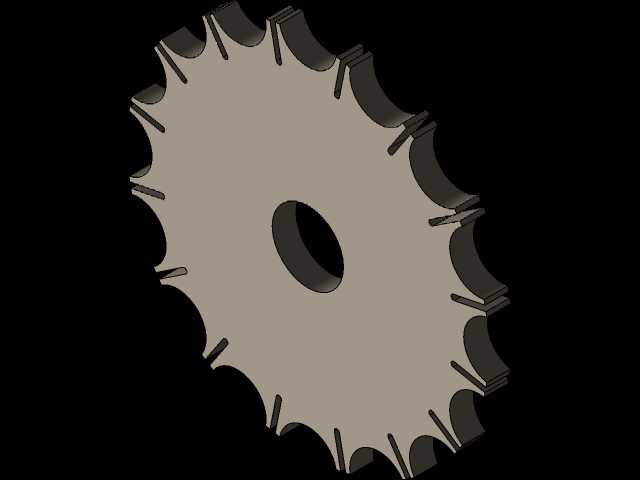

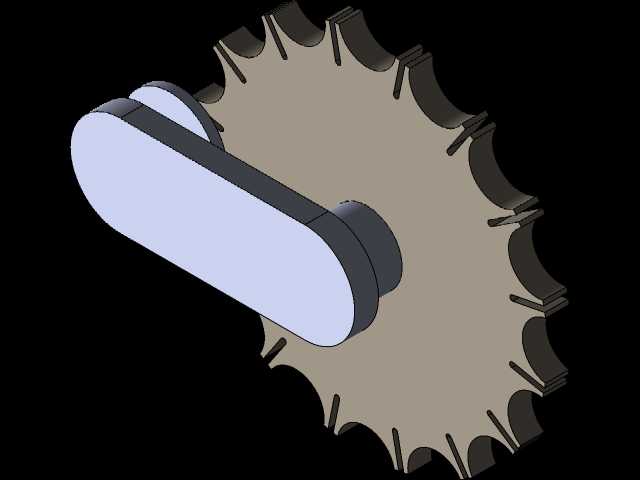

　　这套间歇转位传动结构，核心采用外啮合槽轮传动原理实现工位的间歇步进动作，适配多工位自动化装配、检测类设备的转位需求，可直接集成在回转式工装台的驱动端，完成固定节拍的工位切换动作。从结构组成来看，主动拨盘采用带圆柱锁止弧的偏心拨销设计，拨销与槽轮的径向导槽采用间隙配合，装配时需保证拨销进入导槽的切入角符合传动压力角要求，避免出现卡滞或刚性冲击；槽轮部分均匀分布16个径向导槽，对应16个独立作业工位，相邻导槽的夹角严格按照22.5度等分加工，保证每个工位的转位角度误差控制在机械装配允许的公差范围内，锁止弧与拨盘的凸弧段配合间隙需调整至0.02-0.05mm区间，既保证槽轮在停歇阶段的定位稳定性，又避免转动过程中出现摩擦卡滞。

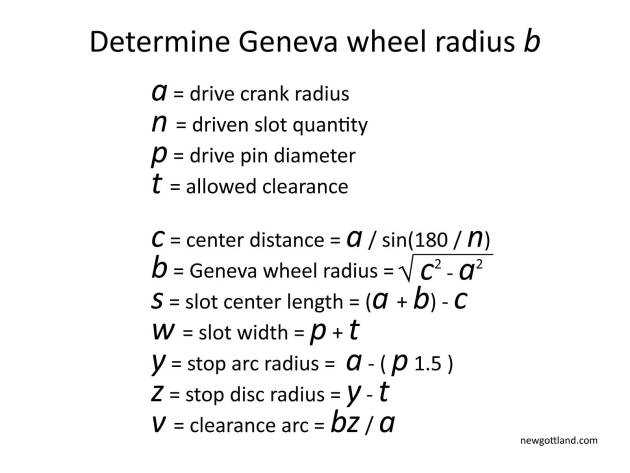

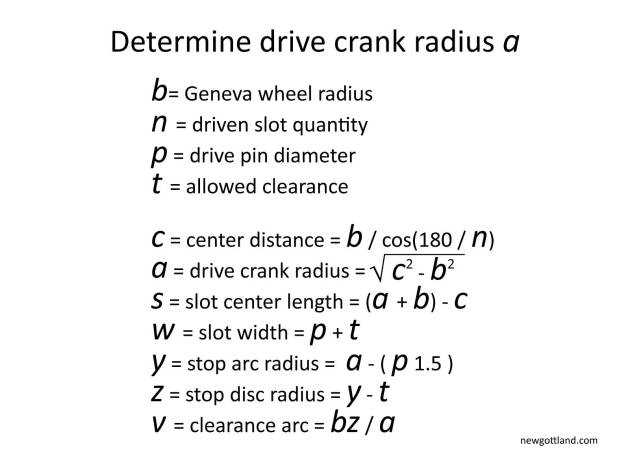

　　实际应用场景中，这类结构常被用在小载荷、中等节拍的回转作业设备上，比如小零件的自动化装配转盘、多工位检测工装、小型产品的循环加工工位，相比凸轮分度器，槽轮结构的加工成本更低，装配调试难度更小，适合节拍固定、工位数量确定的中低速作业场景，传动过程中，拨盘连续匀速转动，当拨销进入槽轮导槽时，带动槽轮完成对应角度的转位动作，当拨销脱离导槽后，槽轮被锁止弧定位，保持静止状态，此时对应工位可完成装配、检测、上下料等固定工序动作，转位与停歇的时间比由拨盘上拨销的数量和锁止弧的包角决定，这套单拨销结构的转位时间占单周期的比例约为四分之一，适合工序作业时间长于转位时间的作业场景。设计过程中，首先根据工位数量确定槽轮的槽数，

　　16槽的设计对应16个等分工位，槽轮的径向尺寸根据工位的安装空间确定，每个工位的安装面可根据实际作业需求搭载工装夹具、检测探头、执行元件等部件，槽轮中心的安装轴孔采用标准公差配合，可直接与回转工作台的主轴连接，主动拨盘的输入轴可对接减速电机的输出端，输入转速可根据实际生产节拍调整，通常这类结构的输入转速控制在每分钟10-30转区间，避免转速过高带来的刚性冲击和零部件磨损。安装边界方面，槽轮的最大外圆尺寸根据工位排布的径向空间确定，拨盘的安装中心距需严格按照设计值装配，中心距的误差会直接影响拨销与导槽的配合间隙，进而影响传动平稳性和定位精度，整个传动机构的安装平面需保证平面度公差，避免轴系倾斜导致的传动卡滞，

　　轴向定位采用轴肩加锁紧螺母的方式，保证转动过程中无轴向窜动。从功能特性来看，这套结构的停歇定位依靠锁止弧的配合实现，无需额外加装定位销或制动机构，结构简单可靠，维护成本低，传动过程中无累计误差，每个工位的重复定位精度可满足一般自动化作业的要求，适合载荷不大、节拍固定的多工位循环作业场景，相比棘轮传动，槽轮传动的转位过程更平稳，冲击更小，噪音更低，适合在中小型自动化设备中作为转位驱动单元使用。设计时还需考虑拨销的耐磨性，通常拨销采用轴承钢材质经淬火处理，或直接采用标准滚针轴承作为拨销，降低传动过程中的摩擦磨损，延长机构的使用寿命，槽轮的导槽工作面需做表面硬化处理，减少长期使用后的磨损量，保证转位精度的长期稳定性。
