单缸内燃机曲柄连杆活塞剖切结构展示

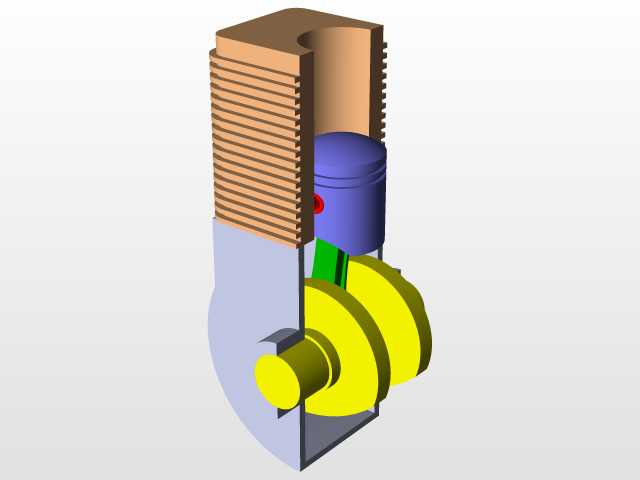

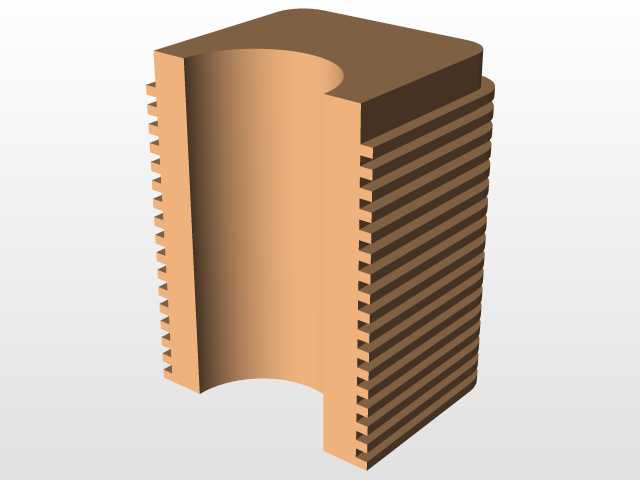

　　这套剖切结构模型完整还原了单缸往复式内燃机核心运动组件的装配关系，日常做小型动力设备选型、内燃机原理教学、动力单元结构验证时都能用到，不管是职校机械原理课堂的演示教具开发，还是小型通用汽油机、航模发动机的初期方案校核，都可以直接参考这套结构的尺寸链与运动配合逻辑。做结构设计的时候最容易忽略的就是运动干涉问题，这套模型特意做了1/4纵向剖切处理，能直接看到气缸内壁与活塞裙部的配合间隙、活塞销与连杆小头衬套的装配余量、连杆大头与曲轴曲柄销的定位方式，不用反复做剖面视图就能核对每个运动副的行程边界。从安装边界来看，气缸体外壁的散热鳍片是等间距排布的，鳍片高度从燃烧室端向曲轴箱端逐步递减，安装时要预留至少15mm的散热通风间隙，

　　避免鳍片与周边机架贴合影响风冷效率；曲轴输出端的轴径做了定位轴肩设计，配套轴承选型时要匹配轴肩的台阶高度，保证轴承内圈能完全贴合定位，不会出现轴向窜动；曲轴箱的剖分面是水平中分结构，装配时要注意密封槽的位置，避免合箱后出现润滑油渗漏的问题。设计这套结构的时候，首先要确定的是活塞行程与曲柄半径的对应关系，曲柄偏心距直接决定活塞的上下止点距离，进而影响整机的排量参数，建模时要先把曲轴的回转中心、活塞销的中心距、连杆大小头的中心距这三个核心参数做参数化关联，调整偏心距的时候整个运动链能自动更新，不用逐个修改零件尺寸。活塞部分的设计要兼顾导向与密封，裙部的型线不是正圆柱，而是做了微椭圆处理，冷态装配时裙部与气缸壁保留0.03-0.

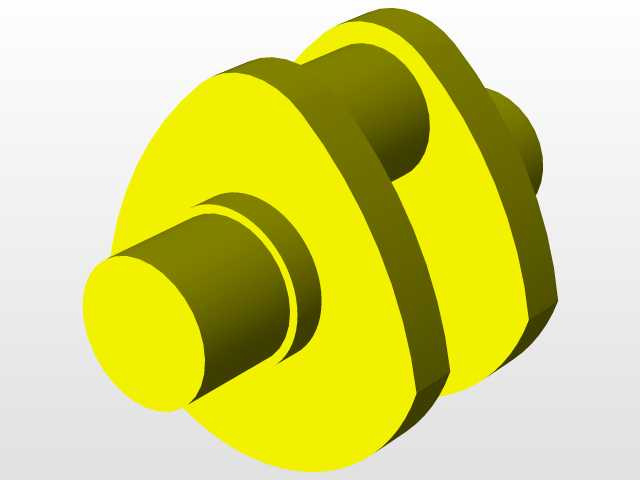

　　05mm的间隙，热机膨胀后刚好能形成均匀的油膜，避免拉缸问题；活塞上的环槽位置要对应气环与油环的安装尺寸，油环的回油孔要正对曲轴箱方向，保证刮下的润滑油能顺利回流。连杆部分采用的是工字型截面，在保证抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性力，连杆大头的剖分面做了锯齿定位结构，装配时能精准定位盖体与杆身的相对位置，避免螺栓紧固后出现错位。曲轴部分的平衡块是与曲柄一体铸造的结构，平衡块的重心偏移量刚好能抵消活塞连杆组件往复运动产生的一阶惯性力，运转时能大幅降低整机振动，做动平衡校验时只需要在平衡块边缘钻少量去重孔就能达到精度要求。实际应用中，这套核心结构不仅用在传统的燃油摩托车、小型发电机组上，

　　很多压缩空气驱动的往复式泵、斯特林动力装置的核心运动单元也是同样的原理，只是把燃烧室的做功来源换成了气压或者外部热源，做这类衍生设备设计时，可以直接复用这套结构的运动副配合参数，只需要根据动力介质的不同调整气缸密封性、组件材质的选型即可。比如做小型空气压缩机设计时，就可以把活塞环的材质从燃油机的铸铁环换成填充聚四氟乙烯环，降低无油润滑工况下的摩擦系数，同时调整进排气阀的位置，就能快速完成方案迭代，不用从零开始搭建运动结构。建模时还要注意各个零件的装配基准统一，所有零件都以曲轴回转中心、气缸中心轴线作为公共基准，避免装配时出现累计误差，比如活塞销孔的中心要与气缸轴线垂直，偏差不能超过0.02mm，否则会出现活塞偏磨的问题；连杆大小头孔的平行度也要控制在0.01mm/100mm以内，保证运转时连杆不会出现别劲的情况。另外气缸体与曲轴箱的连接螺栓位置要均匀排布，螺栓的预紧力要按照对角线顺序逐步拧紧，避免缸体平面出现翘曲，影响气缸垫的密封效果。这套剖切模型把内部所有的配合关系都直观展现出来，不管是刚接触机械结构的新人学习曲柄连杆机构的运动原理，还是资深工程师做同类产品的方案对标，都能快速理清各个零件的功能逻辑与装配要求，减少前期设计时的试错成本。
