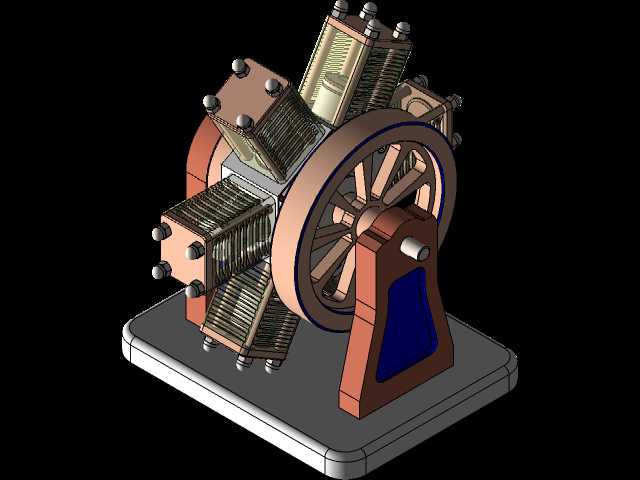

星型布局多缸径向活塞动力装置结构

　　这款径向布置的活塞动力结构，在小型固定式动力输出场景中有着独特的适配优势，区别于直列、V型缸体布局，其缸体围绕中心曲轴呈圆周放射状排布，单根曲轴即可带动所有活塞完成做功循环，整体轴向尺寸被大幅压缩，对于安装空间轴向长度受限、径向空间有富余的小型动力配套场景，比如早期小型固定作业机具、教学演示动力台架、微型动力试验平台，这类布局能在紧凑的体积下实现更高的功率密度。从结构设计逻辑来看，所有连杆共同铰接在中心曲轴的曲柄销上，省去了多缸机常见的分轴颈曲柄结构，曲轴的加工复杂度被有效降低，同时缸体沿圆周均匀分布，做功冲程的间隔角度更小，动力输出的平顺性相比同缸数直列机型有明显提升，运转时的转动惯量集中在中心输出端，

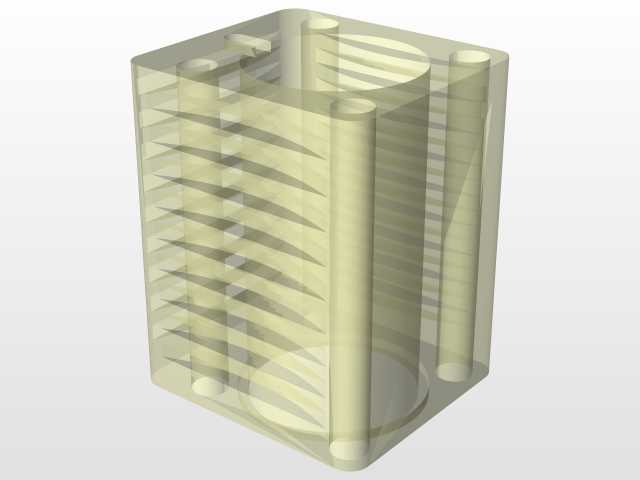

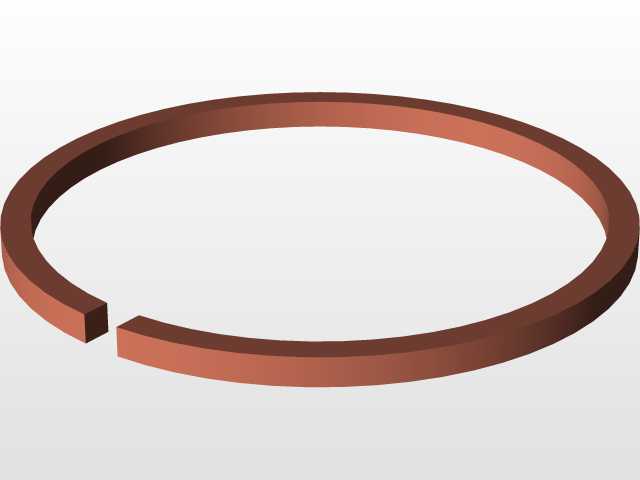

　　配套大尺寸带轮作为飞轮储能结构，能够有效抵消活塞往复运动产生的振动，不需要额外加装复杂的平衡轴结构即可实现稳定运转。安装边界方面，整套结构通过一体式铸造底座承载，底座预留了平整的安装贴合面，四个角位可通过螺栓完成与安装基座的固定，安装时需要预留的径向空间以中心曲轴为圆心，覆盖所有缸体的外轮廓即可，轴向方向仅需预留飞轮侧的输出连接空间与缸体顶端的气门组件维护空间，不需要额外预留侧面的缸排间隙，对于台架类集成场景十分友好。功能特性上，每一组缸体都包含独立的活塞、缸套、散热鳍片结构，缸体外壁的密集散热鳍片能够在自然风冷条件下带走做功产生的热量，不需要额外布置复杂的水冷管路，进一步简化了配套系统的复杂度，

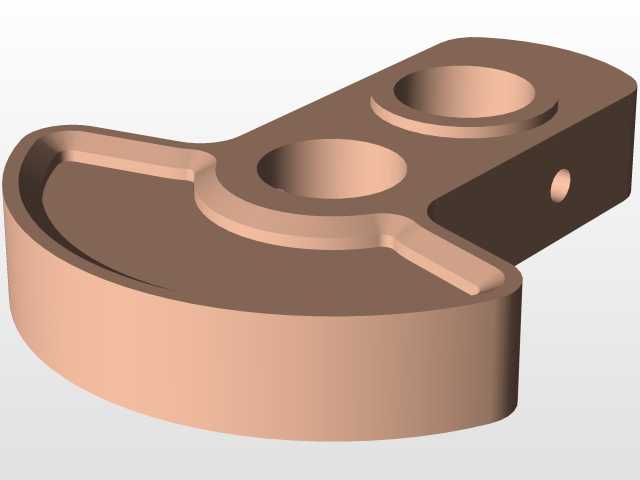

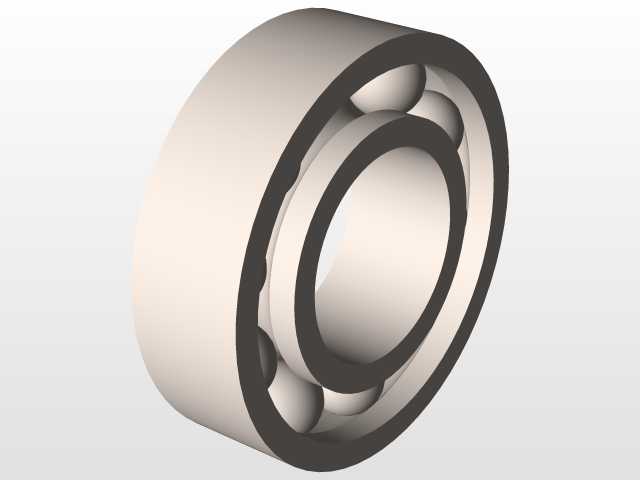

　　适合在没有复杂冷却配套的简易场景下使用。设计过程中需要重点关注的是连杆与中心曲柄销的铰接配合精度，由于多根连杆共用同一铰接点，铰接部位的润滑通道需要沿曲轴中心打通，保证运转时所有摩擦副都能得到有效润滑，避免出现偏磨导致的卡滞问题；同时缸体沿圆周的分布角度需要严格均分，否则会导致各缸做功间隔不均匀，引发额外的振动载荷，影响整套结构的运转寿命。实际应用中，这类径向动力结构常被用于教学演示场景，能够直观展示四冲程活塞发动机的曲柄连杆运动逻辑，学员可以直接观察到不同缸体活塞在曲轴转动过程中的位置变化，理解做功顺序与动力输出的对应关系；在部分小型特种动力场景，这类结构也凭借紧凑的轴向尺寸、简单的维护需求得到应用，

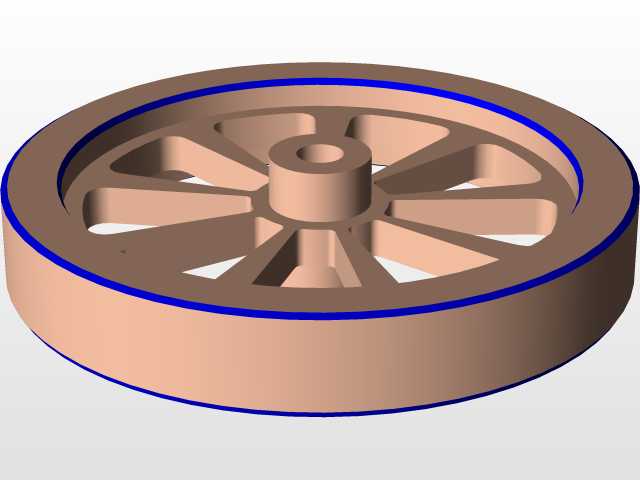

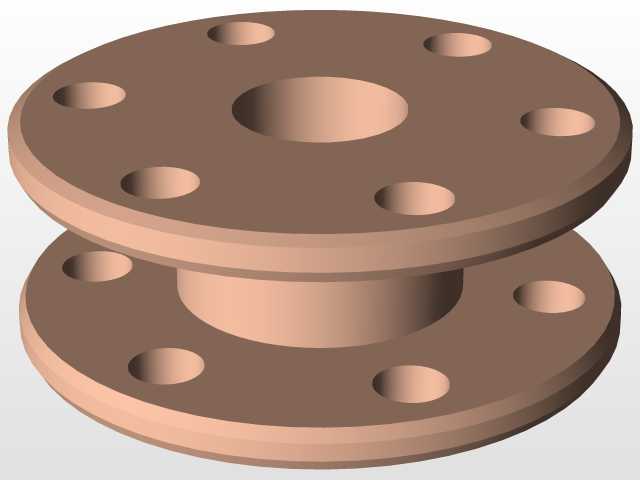

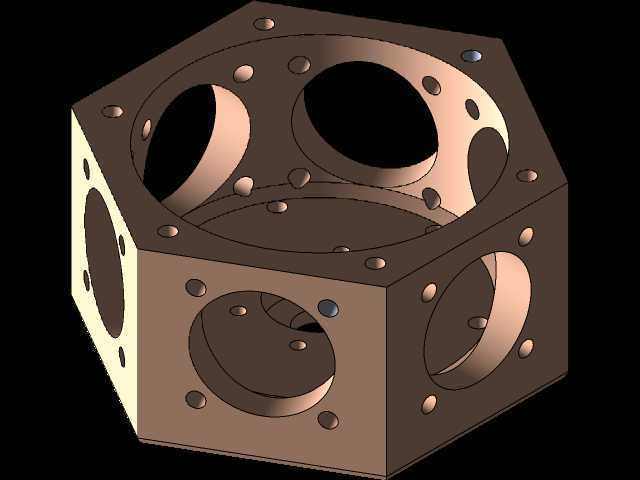

　　不需要复杂的外围配套即可独立完成动力输出，适配小型发电机、微型作业机具的动力需求。整套结构的支撑座采用倾斜式承托设计，将曲轴的输出端高度抬升，方便飞轮端与被驱动部件通过皮带、联轴器完成连接，安装时不需要额外垫高动力单元，减少了安装调试的工作量；缸体与中心曲轴箱的连接采用螺栓紧固结构，单缸出现故障时可以单独拆卸对应的缸体组件进行维护，不需要完全拆解整个动力单元，降低了后期维护的复杂度。飞轮采用辐条式结构，在保证足够转动惯量的前提下减轻了自身重量，减少了启动时的阻力，同时辐条之间的空隙可以带动周边空气流动，辅助缸体散热鳍片完成空气对流，提升风冷散热的效率。
