自制弹簧拉紧式快速夹持固定装置

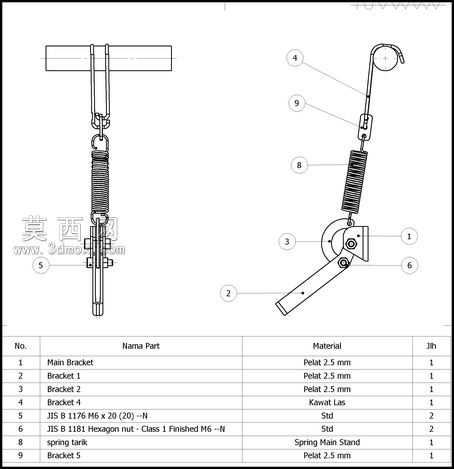

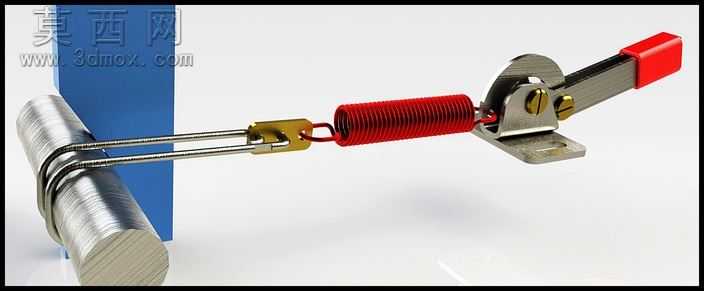

本作品为应急场景下设计的弹簧拉紧式快速夹持固定装置，整体通过三维建模软件完成全参数化结构搭建，建模过程中对各零部件的装配干涉做了逐次校验，确保活动部件的运动行程符合实际使用需求。渲染阶段采用金属材质与工程塑料材质分层赋予：夹持底座、铰接压臂、金属拉杆均采用拉丝不锈钢材质，调整反射粗糙度参数还原金属加工后的细腻哑光金属质感，红色拉紧弹簧做了螺旋纹理的细节建模，赋予弹簧钢材质并添加细微的氧化层质感，压臂端部的操作握把采用硬质红色工程塑料材质，调整漫反射参数模拟塑料表面的轻微磨砂触感，被夹持的圆柱工件采用车削铝件材质，还原金属棒料经车床加工后的光亮金属表面，蓝色挡板采用硬质阳极氧化铝材质，区分不同部件的材质属性提升渲染真实感。结构设计上采用肘节式快速夹钳的核心铰接结构，搭配拉伸弹簧提供持续拉紧力，前端的双环金属抱箍可直接套在圆柱类工件外侧，通过扳动端部带红色握把的压臂，利用铰接结构的过死点特性实现快速锁止，弹簧在锁止状态下持续提供拉紧拉力，避免夹持松动，无需额外采购标准件即可通过现有零件改制完成。设计思路源于紧急工况下无法及时采购标准快速夹具的实际需求，摒弃了复杂的定制加工结构，全部采用常见的五金零件组合搭建：铰接部位采用标准铜质销轴实现低摩擦转动，弹簧选用常规线径的拉伸弹簧，拉杆采用标准金属圆杆弯折成型，抱箍采用金属线材弯折适配圆柱工件外径，整体结构无需精密加工即可快速改制完成，可在短时间内实现圆柱类工件与安装基面的快速拉紧固定，适配临时工装搭建、应急维修、工件临时定位等多种场景，夹持力可通过更换不同劲度系数的弹簧进行调整，扳动压臂即可完成快速装夹与松脱，操作便捷无需额外工具，结构简单可靠，适合在缺乏采购渠道、需要快速搭建固定结构的紧急场景下使用，建模过程中对各活动部件的运动间隙做了合理预留，确保实际装配后压臂扳动顺畅无卡滞，弹簧的伸缩行程与夹钳的张开行程做了匹配设计，避免弹簧过度拉伸失效。
