51x51阵列1mm间距BGA测试插座结构

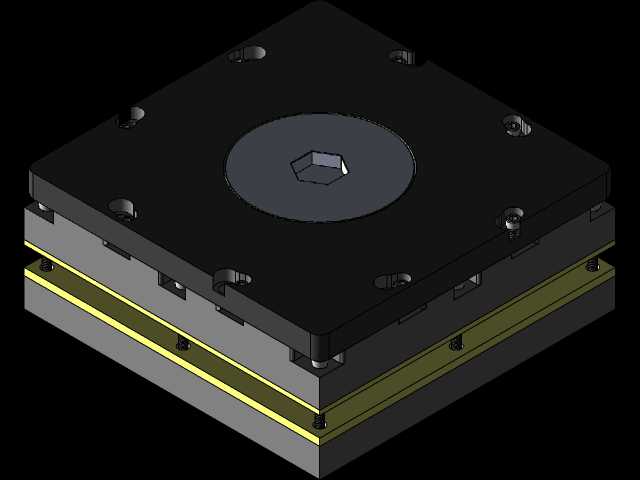

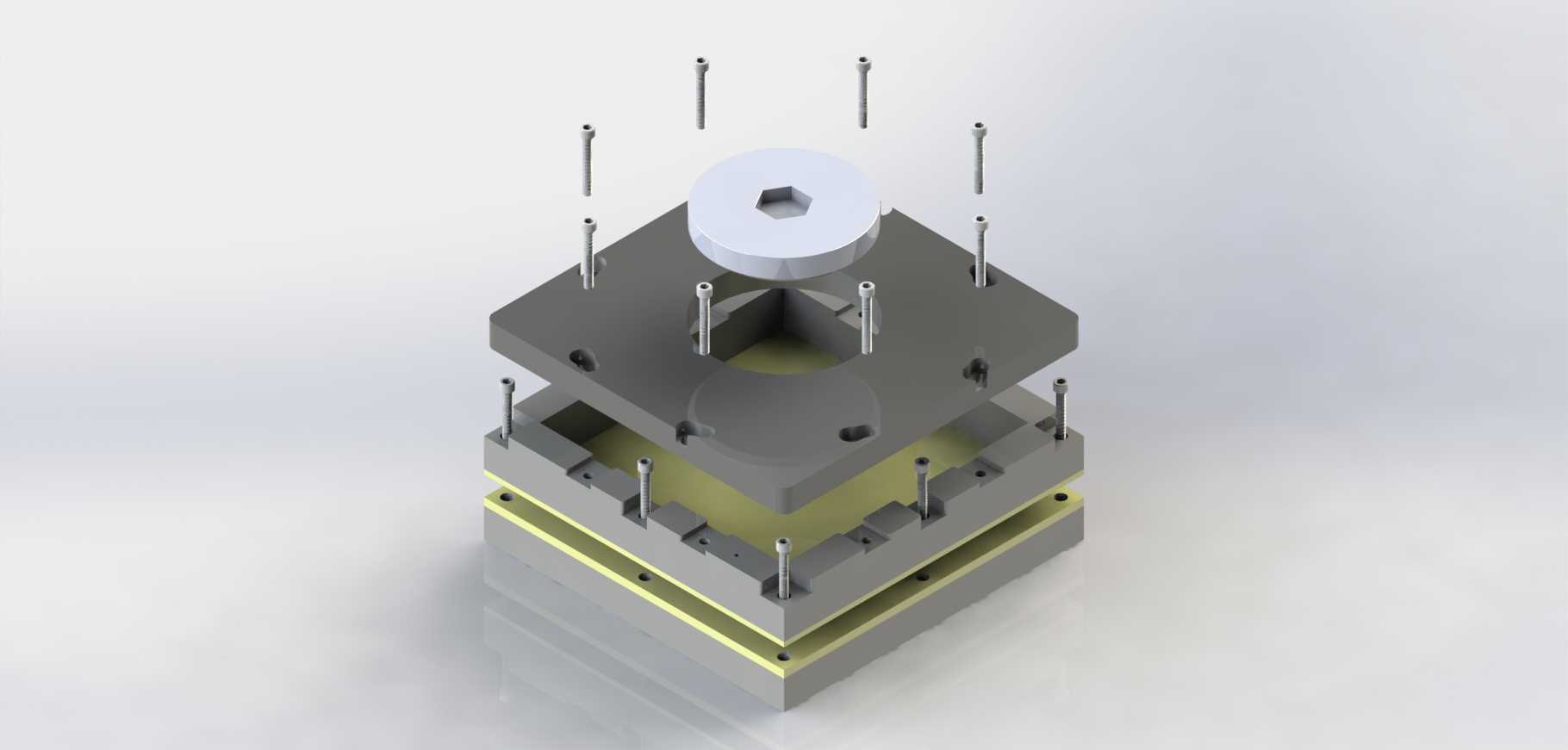

　　在半导体后段测试、芯片验证环节，BGA封装器件的电性连接可靠性直接决定测试数据的有效性，这款针对2577引脚BGA封装设计的插座结构，核心解决高密度引脚器件在测试、烧录过程中的快速对位与稳定接触问题。日常做板级验证时，不少工程师遇到过手工焊接BGA返修难度大、测试探针对位偏移导致的接触不良，尤其是引脚间距压缩到1mm的大尺寸阵列封装，单靠手工对位很难保证每一个引脚都能和测试点可靠导通，这款插座的结构设计刚好覆盖了这类应用场景的核心痛点。从结构分层来看，整体采用叠层式装配逻辑，最上层的压板采用带中心内六角操作位的方形结构，操作时可以通过内六角扳手施加均匀的下压力，避免单侧施压导致的引脚接触压力不均，压板四周预留的沉头安装孔，

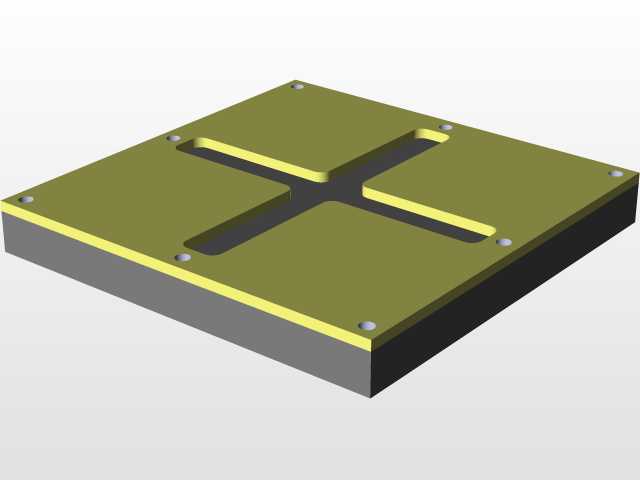

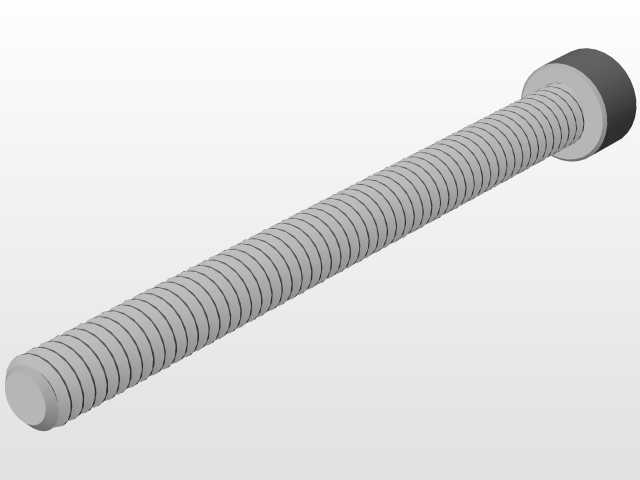

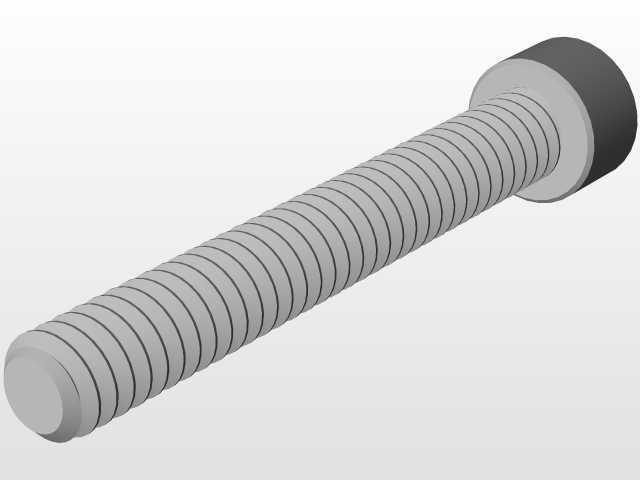

　　既可以通过螺丝实现上下层的锁紧固定，也能适配不同自动化测试台的安装定位需求，沉头孔的深度经过匹配设计，螺丝锁紧后不会突出压板表面，避免和测试台的其他运动部件产生干涉。中间层的接触腔体严格匹配51x51的引脚阵列排布，每一个引脚对应位置都预留了探针安装位，探针的行程公差控制在合理区间，既能保证BGA器件放入后每个引脚都能获得足够的接触压力，又不会因为压力过大损伤芯片的焊球，层间嵌入的绝缘板采用耐高温绝缘材质，一方面隔绝相邻探针之间的信号串扰，另一方面在多次反复压合测试的过程中，提供稳定的结构支撑，避免长期使用后层间出现形变导致的对位偏移。下层的基座部分设置了定位凸台，和测试PCB板的定位孔可以实现精准配合，

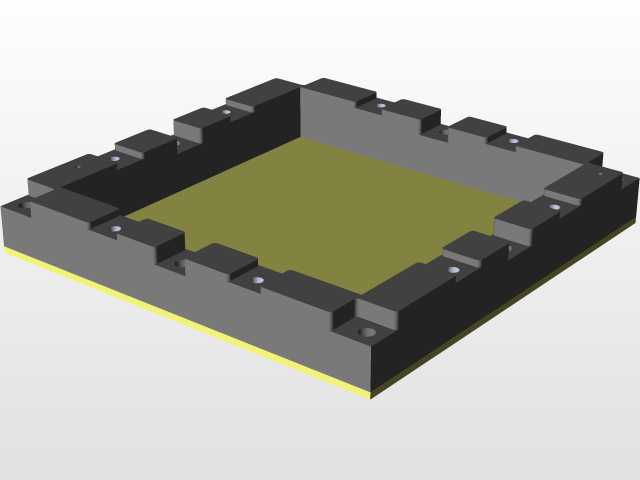

　　基座边缘的限位结构能保证BGA器件放入时不会出现横向偏移，器件放入后引脚和探针的对位误差可以控制在0.1mm以内，完全满足1mm间距引脚的对位精度要求。整体外形尺寸控制在52.5x52.5mm的方形边界内，总高度14.07mm，这个尺寸边界刚好适配市面上主流的BGA测试台安装空间，不需要额外对测试台进行结构改造就能直接替换原有插座。设计过程中重点考虑了反复使用的耐久性，层间的导向结构采用金属定位销配合，压合过程中上下层不会出现横向错位，所有棱角位置都做了微小的倒角处理，避免操作过程中划伤操作人员或者芯片表面，中间的绝缘板和金属基座之间采用卡槽加粘接的双重固定方式，即使在高频次压合的使用场景下，也不会出现绝缘板移位的问题。

　　在实际产线测试场景中，这类插座可以搭配自动上料机构使用，芯片通过真空吸嘴放入插座定位槽后，上层压板自动下压完成接触，测试完成后压板抬起即可取走芯片，整个过程不需要额外的焊接操作，单颗芯片的测试装夹时间可以压缩到2秒以内，大幅提升批量测试的效率。针对实验室手工验证场景，这款插座也预留了手动操作的空间，不需要配套复杂的气动压合机构，通过手动拧紧中心的内六角压块就能实现可靠接触，适合小批量样片的验证测试。结构设计上还考虑了维护便利性，当个别探针出现接触不良时，只需要拆开上层压板，就能单独更换损坏的探针，不需要整体更换整个插座，降低长期使用的维护成本。层间的密封结构可以阻挡测试过程中产生的焊锡碎屑、灰尘进入探针腔体，减少探针接触不良的概率，延长插座的整体使用寿命。在安装边界设计上，基座底部的焊盘位置严格对应标准测试PCB的焊盘排布，用户只需要按照提供的安装尺寸制作对应的测试PCB，就能直接完成焊接装配，不需要额外进行位置调整。压板的下压力度经过反复验证，对于常规锡球硬度的BGA器件，不会造成锡球变形或者脱落，同时能保证接触电阻控制在测试要求的范围内，避免因为接触电阻过大影响测试信号的准确性。
