带顶针定位结构的传感器安装模架

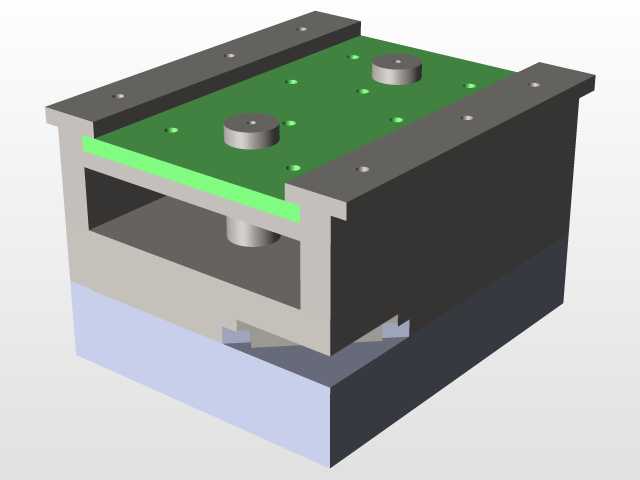

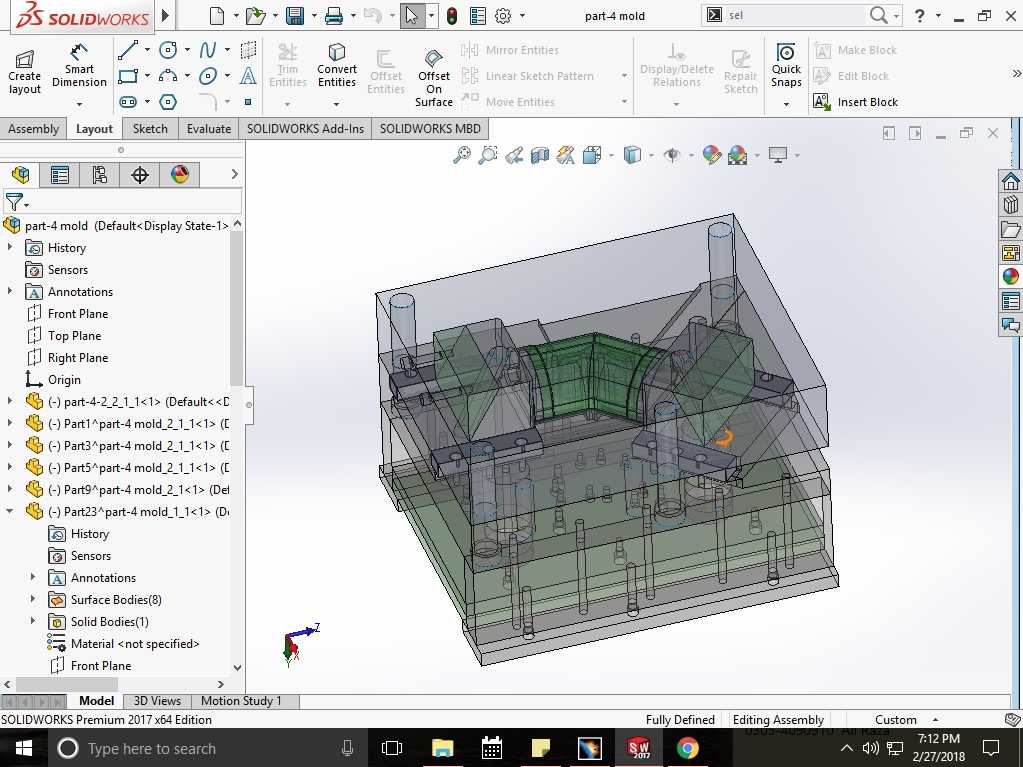

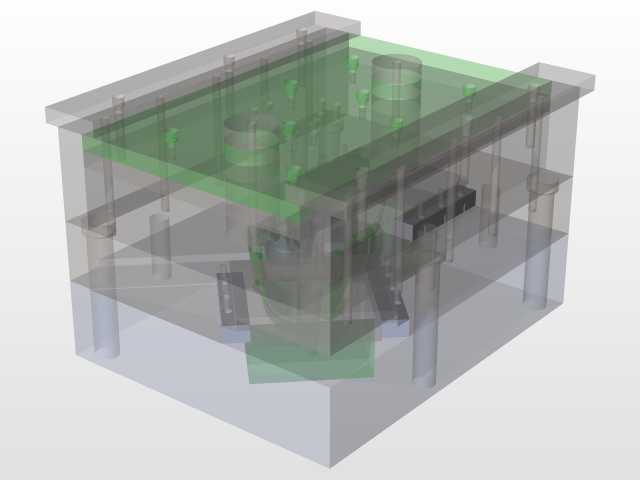

　　这套模架结构主要面向传感器封装、精密检测类工位的工装配套需求，在小型电子元器件压装、传感器芯体定位装配的产线场景中，这类模架承担着工件定位、合模导向、顶出卸料的核心作用，区别于普通冲压模架，它针对传感器类工件尺寸小、定位精度要求高、装配过程需避免芯体磕碰的特点做了针对性结构优化。从结构布局来看，模架采用上下分层的框式承载结构，下层为固定式基座，采用浅色调的高刚性铸铁材质加工，基座上平面加工有均匀分布的定位销孔，用于和设备工作台的T型槽配合固定，安装边界可适配多数桌面型压装设备的工作台面尺寸，不需要额外做转接板加工就能完成装夹。中间层为活动承托板，也就是图中绿色板面所在的层级，板面预留了多组呈矩阵排布的安装孔位，

　　既可以直接固定传感器的载具板，也能根据不同型号传感器的外形更换定制化的定位镶件，板面上的两个圆柱形定位柱是核心定位部件，和载具板上的定位孔采用H7/g6的小间隙配合，重复定位精度可以控制在0.02mm以内，完全满足传感器装配过程中引脚对位、胶层涂覆的位置精度要求。上层的框式压合结构采用双侧导向边设计，两侧的凸沿和基座上的导向槽配合，合模过程中不会出现偏载，避免压合过程中压力偏移损坏传感器内部的敏感元件。图中标注的顶针定位销和L键螺栓是这套模架的细节设计亮点，顶针定位销布置在承托板的下方，合模到位后顶针不会直接接触工件，而是在开模阶段通过下方的弹性顶出机构带动承托板平稳抬升，把完成装配的传感器组件顶出模腔，方便操作人员取件，

　　顶针的排布避开了传感器的引脚和敏感区域，顶出力均匀分布在载具板的四个受力点，不会出现工件顶出变形的问题。L键螺栓主要用于模架各层板的锁紧固定，和普通内六角螺栓相比，L型的头部可以卡在板件侧面的键槽内，不需要在板件背面预留螺母安装空间，能有效压缩模架的整体厚度，对于安装空间受限的桌面型自动化装配工位来说，这种紧凑的结构设计能大幅降低设备的整体高度，提升工位操作的便利性。从实际使用的角度看，这套模架的导向面都做了淬火处理，表面硬度达到HRC55以上，长期反复合模不会出现导向面磨损导致的精度下降问题，承托板的绿色表层是防静电涂层，针对传感器类电子元器件的装配需求，能避免静电积累击穿芯片，这也是普通工业模架很少做的细节处理。在安装适配性上，

　　模架的基座底面加工有贯通的安装槽，既可以用压块固定在手动压装机的工作台上，也能适配自动化产线的快换接口，单套模架更换不同的载具镶件就能适配多种尺寸的方形传感器装配需求，不需要整体更换模架本体，能有效降低多品种小批量生产场景下的工装投入成本。结构设计过程中，特意把压合行程的限位面做在了模架的双侧导向边上，不需要额外在设备上调整硬限位，合模到指定位置后导向边的台阶面会直接接触限位，压合深度的一致性可以控制在0.01mm以内，对于需要控制胶层厚度、压装壳体配合量的传感器装配工序来说，这种自带限位的结构能减少设备调试的工作量，也能避免设备参数误调导致的工件压损问题。整个模架的外露棱边都做了R1的倒角处理，操作人员上下料过程中不会被锐边划伤，所有的活动部件之间都预留了排屑间隙，装配过程中产生的少量胶屑、灰尘不会卡在导向缝隙里导致卡模，日常维护只需要定期在导向面涂抹少量润滑脂就能长期保持运行顺畅。
