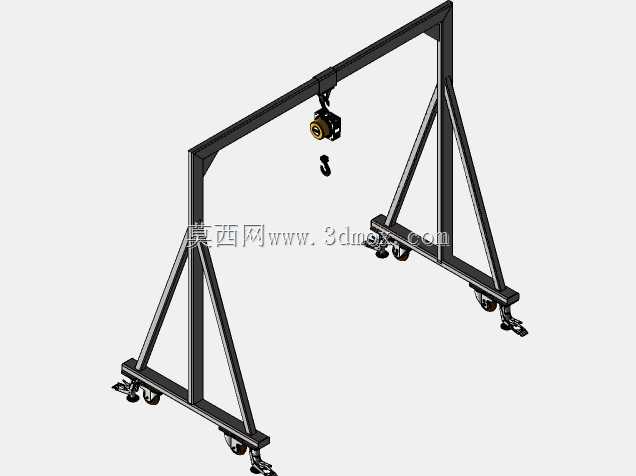

可移动折叠式轻型起重龙门架结构设计

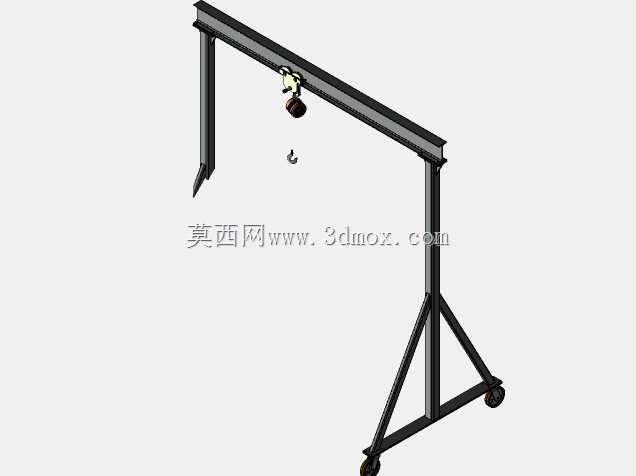

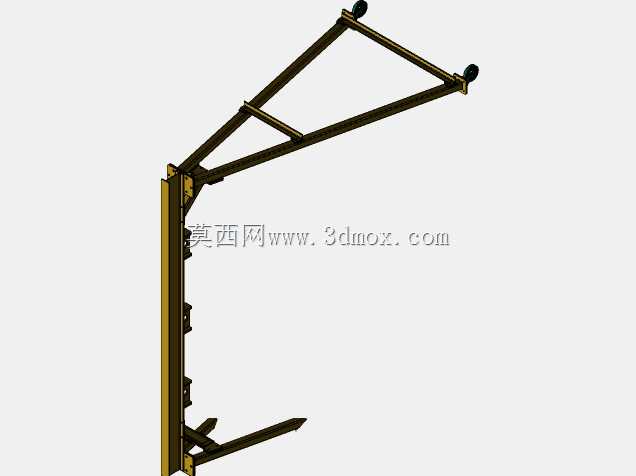

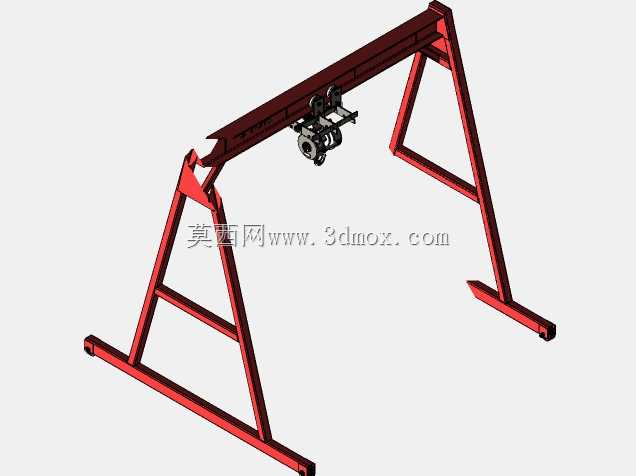

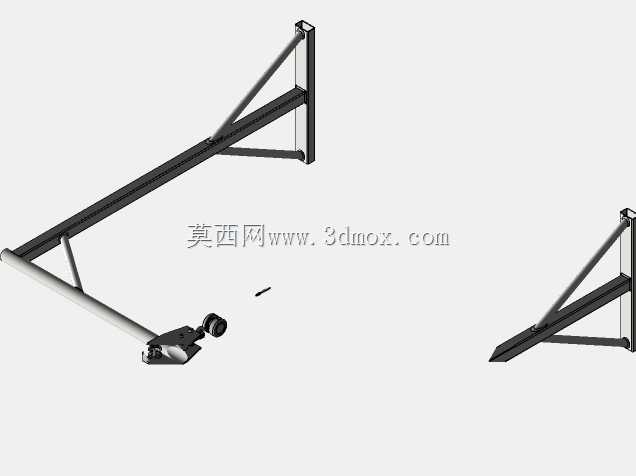

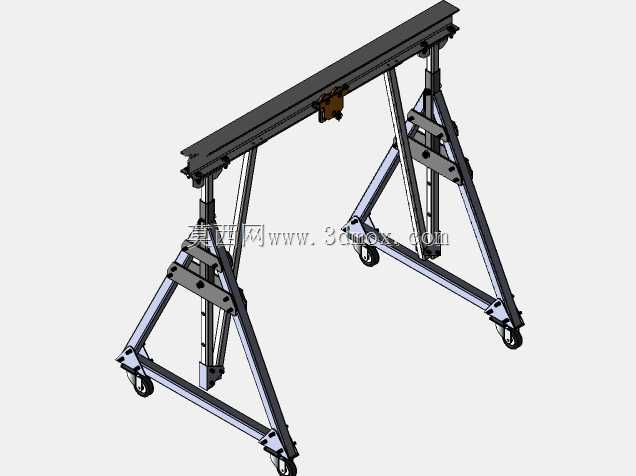

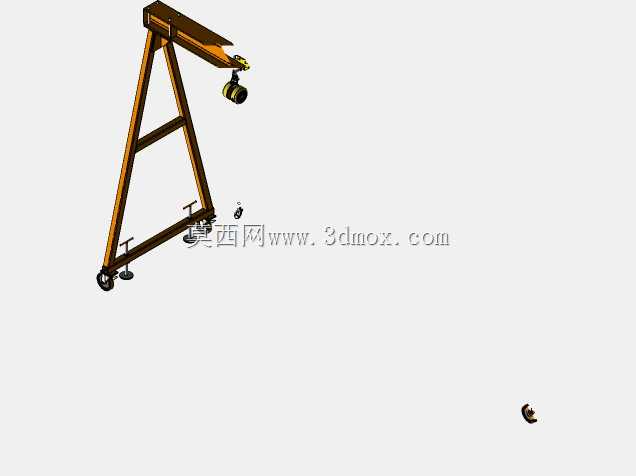

　　这款可移动折叠式轻型起重龙门架，主要面向车间内零散工件的短距离转运、轻型设备的安装就位、维修作业中的部件吊装移位等场景，适配小吨位、作业点位分散、作业空间受限的生产与维保场景，区别于固定安装的重型龙门吊，该结构无需预埋地基，可灵活在平整硬化的车间地面、仓储区域内推移换位，适配多工位轮流作业的需求，尤其适合中小型机加工车间、设备维修班组、仓储物料区的轻型吊装作业，弥补了固定起重设备覆盖范围不足、大型吊装设备无法进入狭窄作业区的短板。从结构设计逻辑来看，整体采用三角桁架式支腿结构，双侧支腿通过多组螺栓铰接节点实现折叠收纳功能，非作业状态下可将支腿收拢，大幅缩减存放占用的空间，便于在车间边角区域存放，

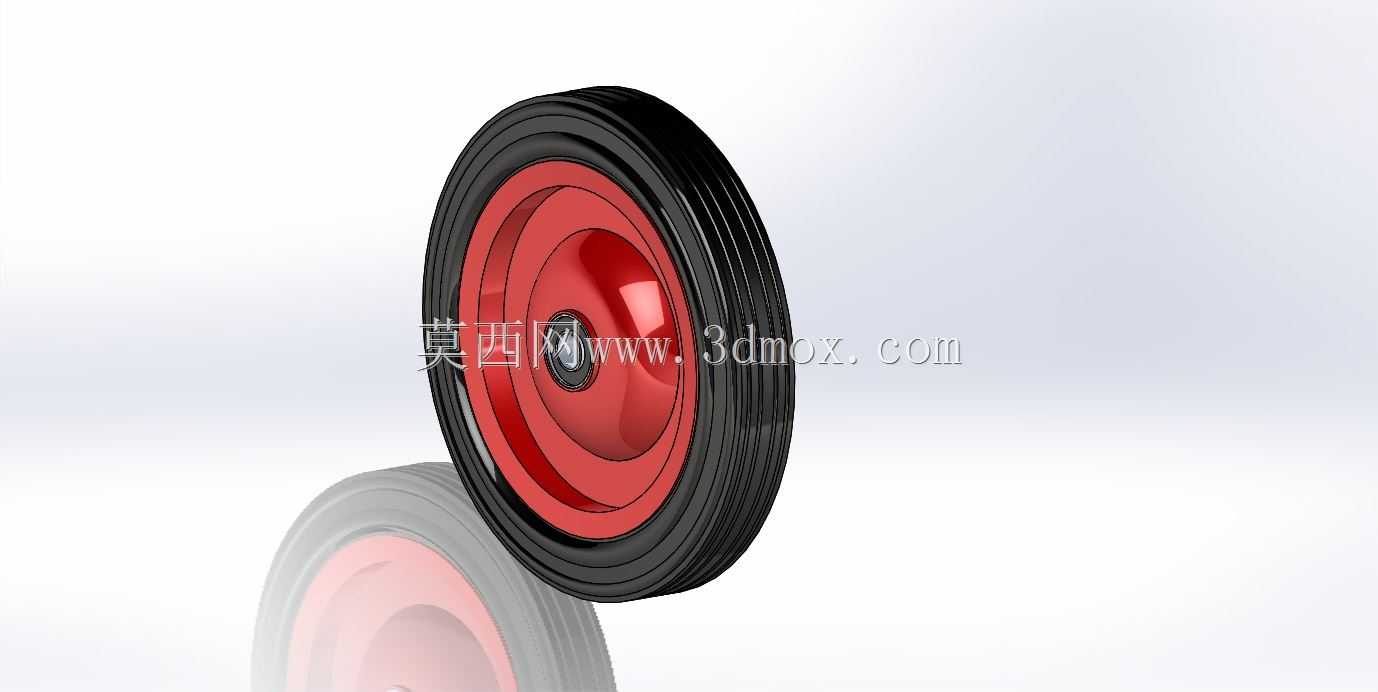

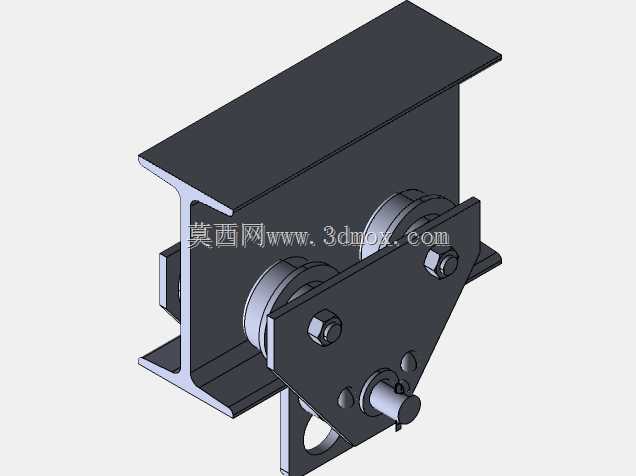

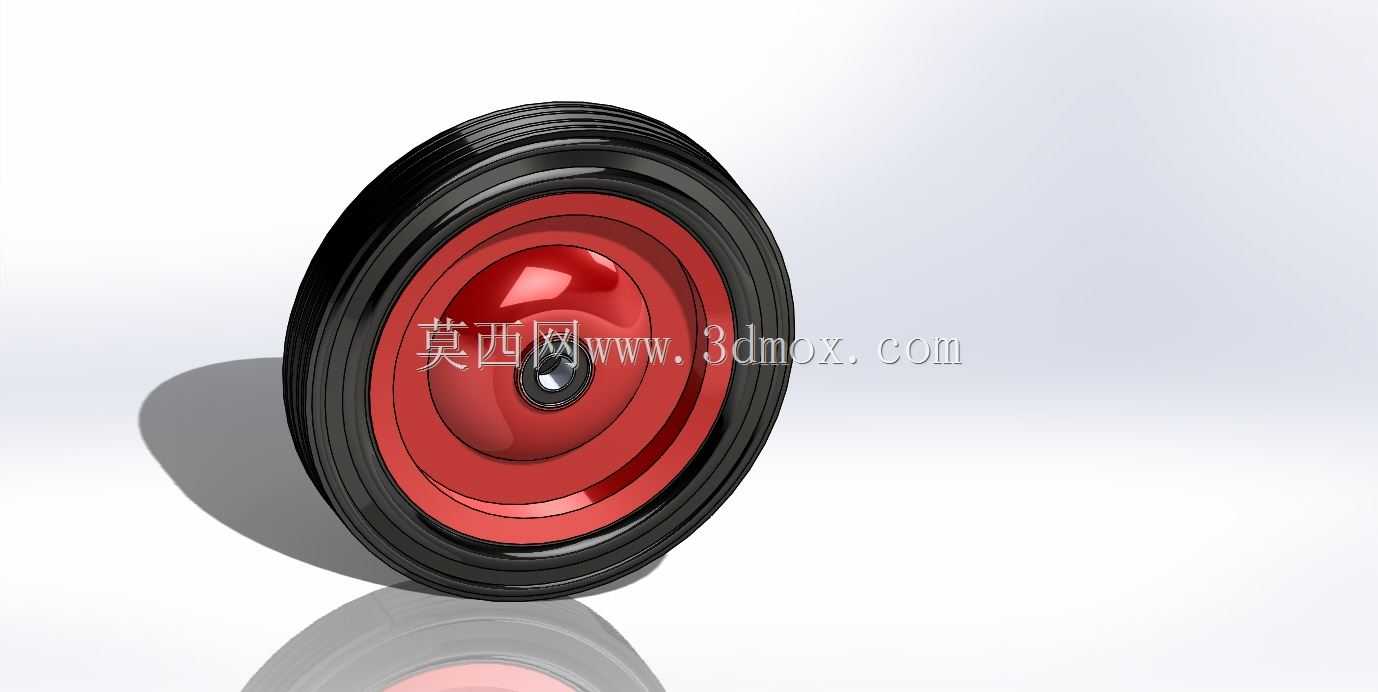

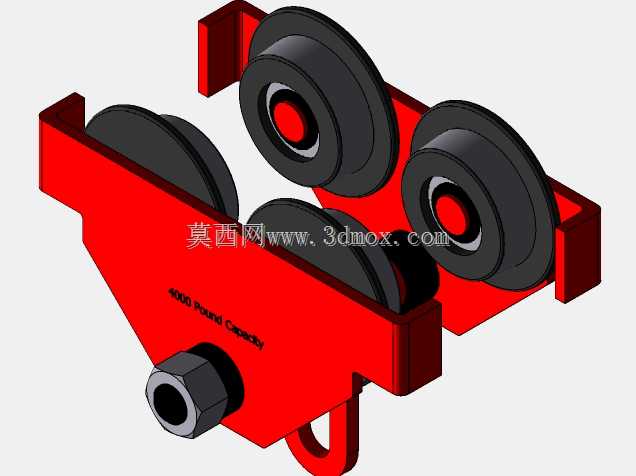

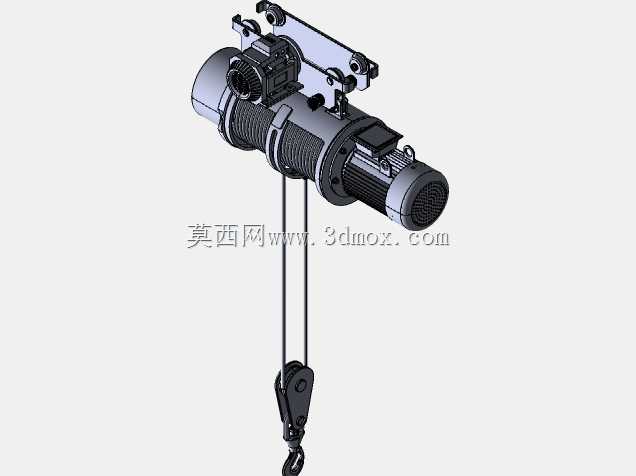

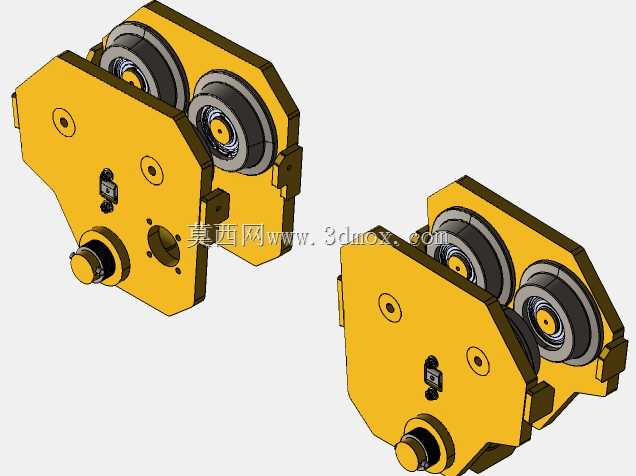

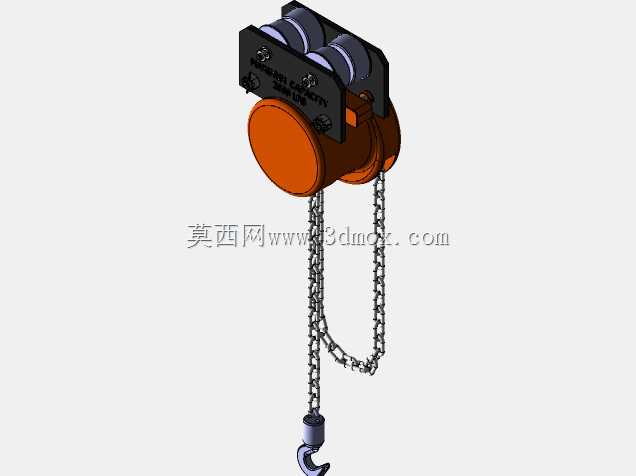

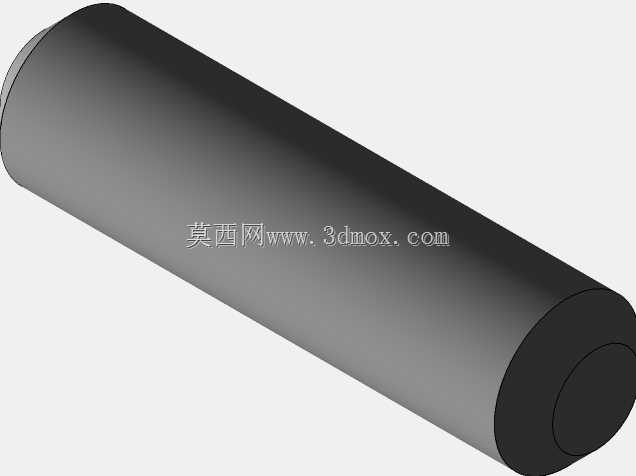

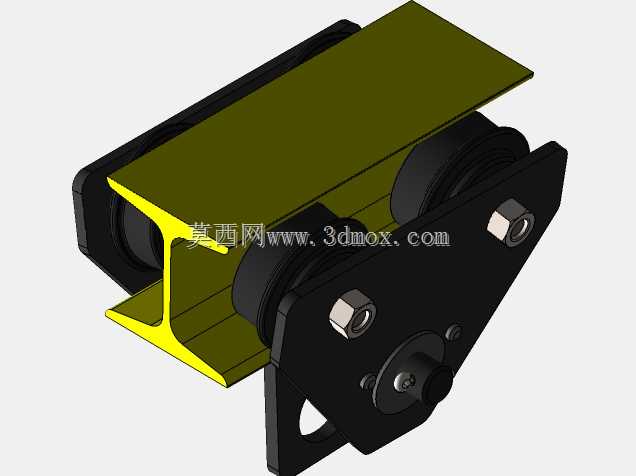

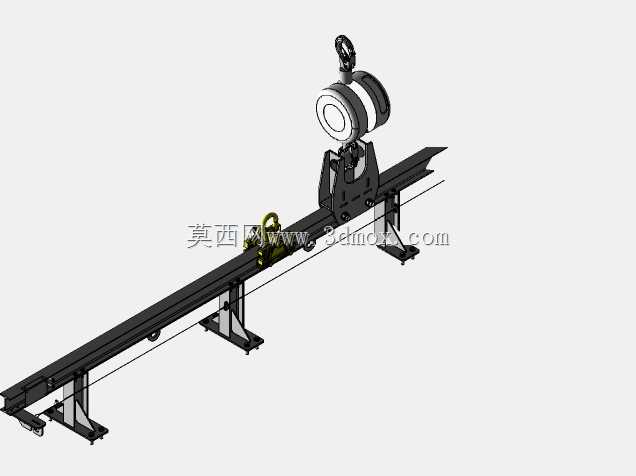

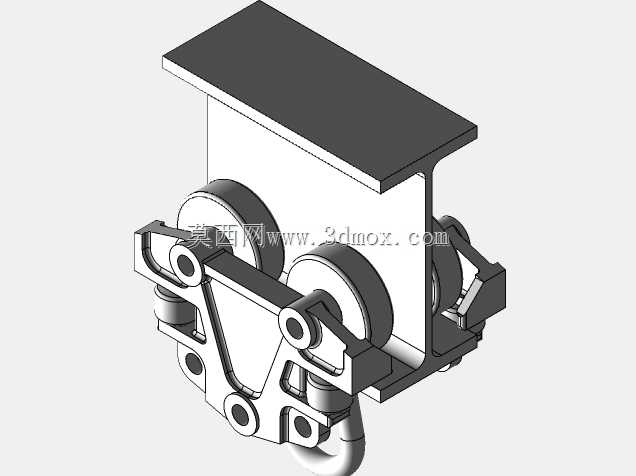

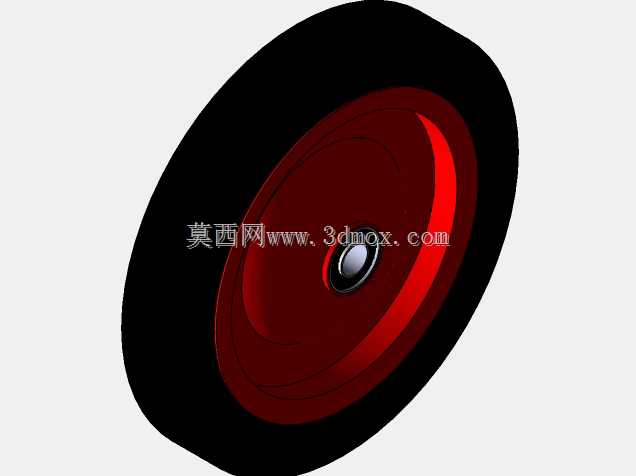

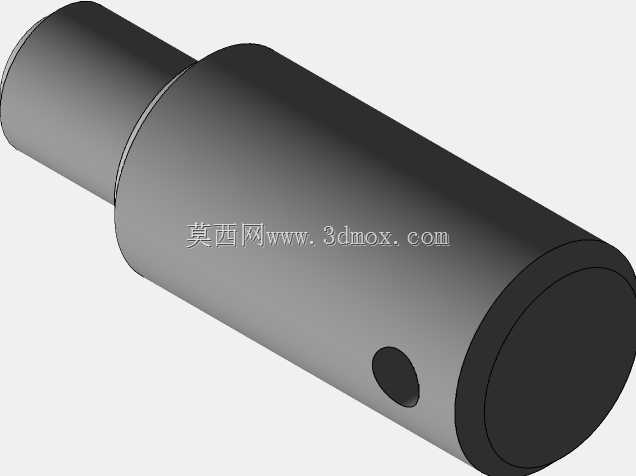

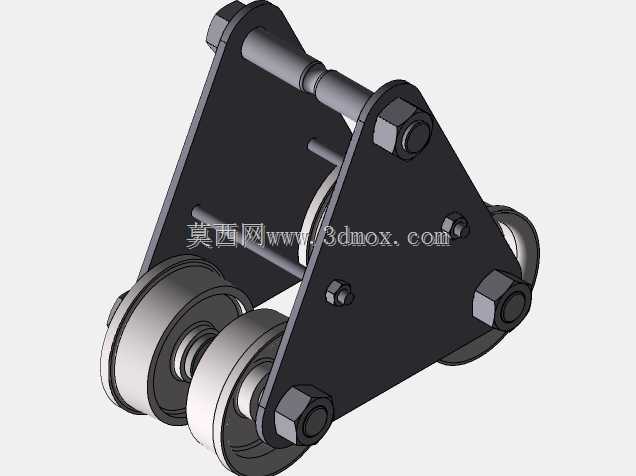

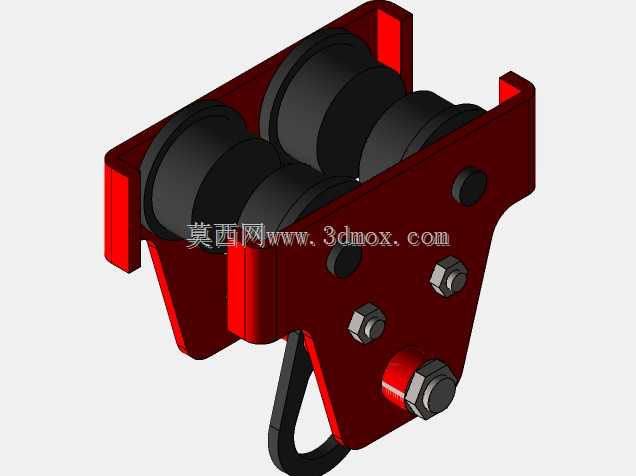

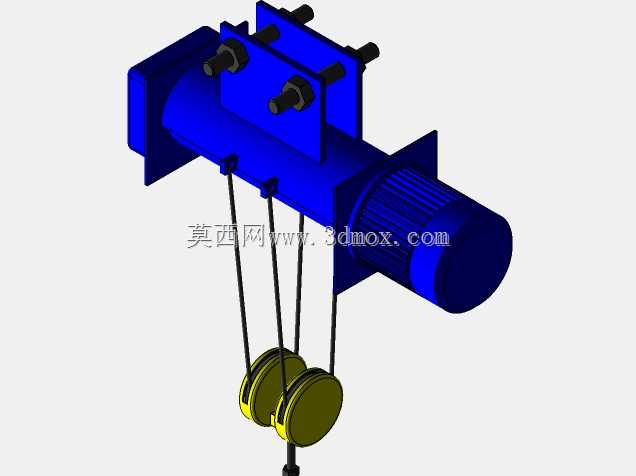

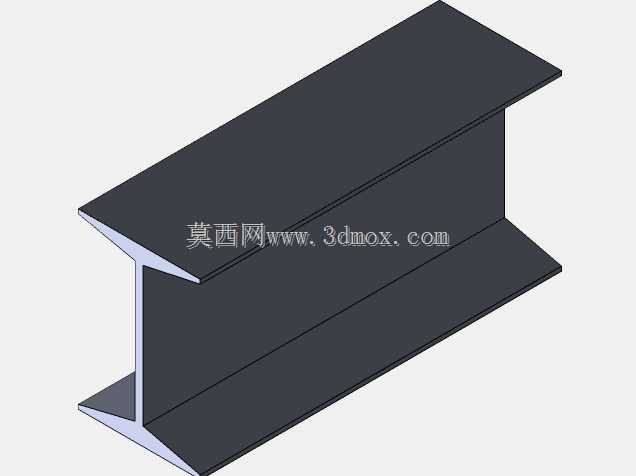

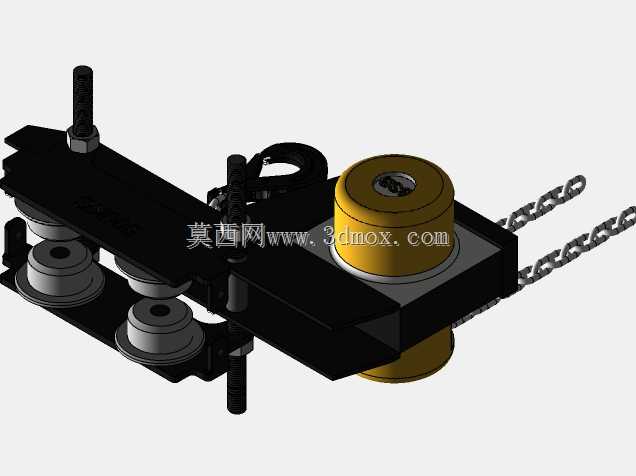

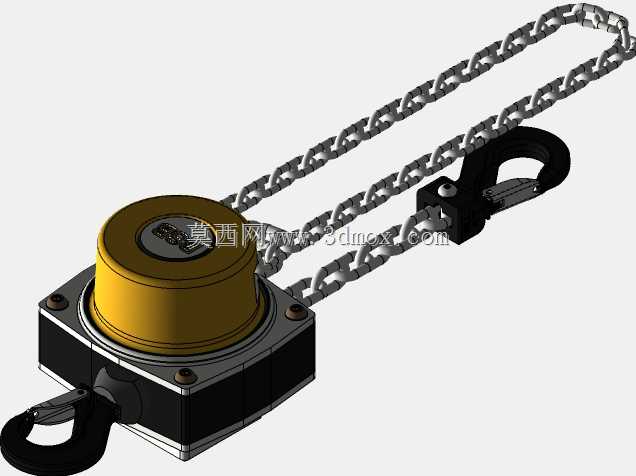

　　也可通过普通货运车辆转运至不同作业场地。支腿底部配置万向脚轮，其中两个脚轮带刹车锁定结构，推移到位后可踩下刹车锁定轮体，避免吊装作业过程中架体出现滑移偏移，保障作业稳定性。顶部横梁采用标准型钢拼接而成，横梁上预留电动葫芦或手动葫芦的安装滑行轨道，可根据实际吊装吨位需求匹配对应载荷的葫芦组件，横梁与支腿的连接节点采用可拆卸销轴配合螺栓紧固的结构，既保证连接强度，也可根据作业高度需求调整支腿的伸缩段长度，适配不同的作业净高要求，支腿的伸缩段设置多组等距定位销孔，调整高度时将销轴穿入对应销孔即可完成高度锁定，调节过程无需额外焊接作业，单人即可完成操作。结构受力层面，双侧支腿的斜向支撑杆件形成稳定的三角受力体系，

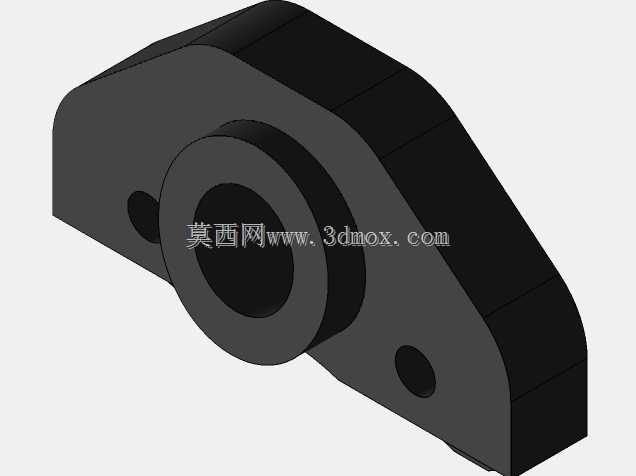

　　将吊装载荷均匀传导至底部的四个脚轮支撑点，避免局部应力集中导致的结构变形，所有杆件连接位置均设置加强筋板，尤其是横梁与支腿的连接拐角处，通过加厚连接板分散载荷，保证额定载荷下的结构形变量在允许范围内。安装边界方面，该架体展开作业时，需保证作业地面平整坚实，地面承载力满足架体自重加额定吊装载荷的总压力要求，作业区域上方无高压线缆、固定管线等障碍物，架体两侧支腿的展开宽度需根据吊装工件的最大宽度预留足够安全距离，避免工件起吊后与支腿发生剐蹭。推移换位时需将葫芦滑移至横梁中部位置并锁定，避免重心偏移导致架体倾斜，收拢折叠时需先将支腿的定位销轴拔出，缓慢收拢两侧支腿，过程中注意避让铰接位置的夹手风险，收拢后可通过配套的绑带将支腿与横梁固定，

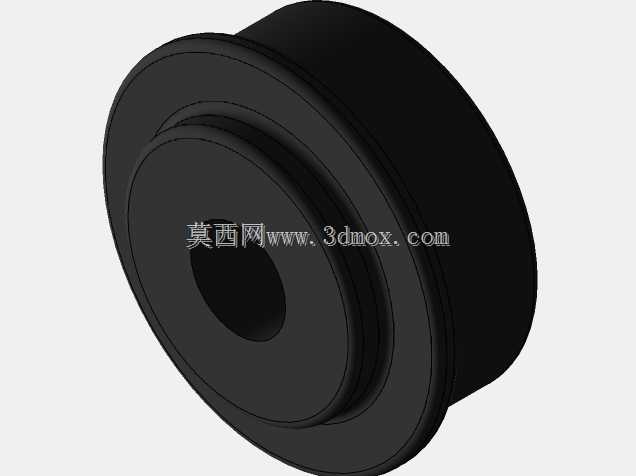

　　防止转运过程中支腿散开。实际使用中，该结构可覆盖0.5吨到2吨区间的轻型吊装需求，相比固定安装的单梁起重机，投入成本更低，部署灵活度更高，对于没有条件安装固定起重设备的中小型生产场地，或是需要频繁变换作业点位的维保团队，这类轻型移动龙门架是实用性极强的吊装工装，结构上所有零部件均采用常见标准型钢与标准紧固件加工制作，后期维护更换配件成本低，损坏后可快速替换对应杆件，无需整体报废。设计过程中充分考虑了人工操作的便利性，所有调节节点的操作力均控制在单人可操作范围内，无需借助额外的辅助起重设备即可完成架体的展开、收拢、高度调节、移位等操作，脚轮采用耐磨聚氨酯材质，推移过程中噪音小，不会对环氧地坪等车间地面造成压痕或损伤，适配多数现代化生产车间的地面条件。
