手持电钻注塑成型模具结构设计

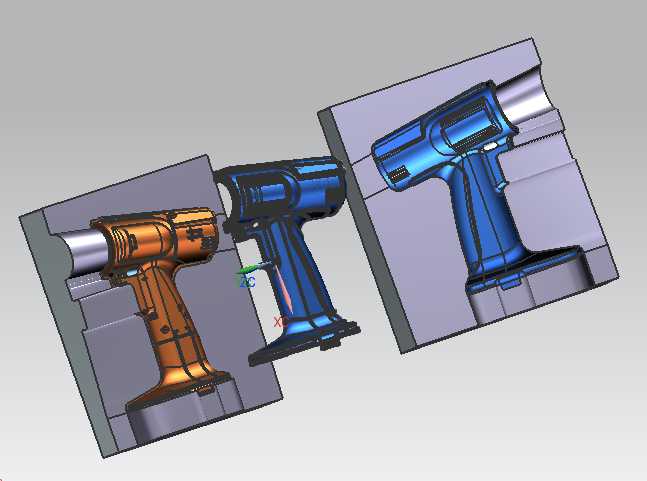

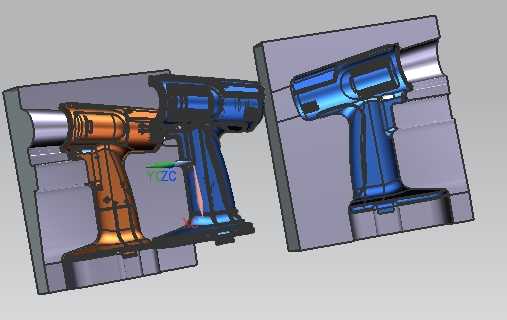

　　这套模具针对手持充电式电钻的左右半壳结构设计，属于手持电动工具外壳类注塑成型工装，日常应用于电动工具制造车间的批量注塑生产环节，适配卧式注塑机的安装规格，成型后的塑件直接作为手电钻的主体承载外壳，包裹内部的电机、电池包、传动齿轮组与控制电路板，同时承担握持受力、结构定位、外观防护的多重作用。从结构设计逻辑来看，手电钻外壳属于异形曲面薄壁件，整体带有手枪式握持倾角，壳体壁厚均匀控制在2.2mm-2.8mm区间，避免注塑过程中出现缩痕、填充不足的缺陷，分型面沿着壳体的最大轮廓线设置，将左右两个半壳的型腔分别布置在动定模侧，开模后可通过顶针机构同步顶出两个半壳塑件，减少后续合件的配对误差。模具的型腔部分采用整体式镶件结构，

　　针对手电钻外壳表面的防滑纹理、按键安装位、电池卡扣槽、钻夹头连接座定位孔等特征，直接在镶件上加工出对应成型面，避免拆分过多小镶件导致的拼接飞边问题，同时镶件采用预硬钢材质，表面做氮化处理，提升长期注塑生产的耐磨性能，降低抛光维护的频次。在安装边界上，整套模架的长宽尺寸适配300吨级卧式注塑机的哥林柱间距，定位圈尺寸与注塑机射嘴中心同轴度控制在0.02mm以内，主流道采用斜度为2度的圆锥孔结构，分流道采用圆形截面布置在分型面上，保证熔融的ABS工程塑料可以均衡填充到左右两个型腔的各个末端，填充时间差控制在0.3秒以内，避免两个半壳出现成型密度差异导致的装配错位。针对手电钻握持区域的深腔曲面结构，模具在动模侧设置了多根斜顶杆，

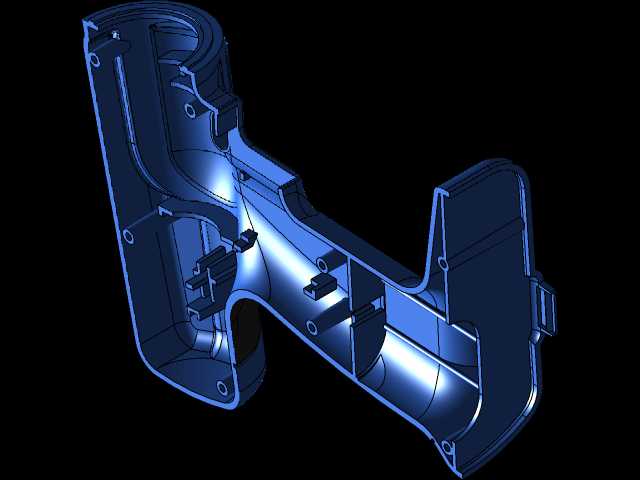

　　同步成型壳体内部的螺丝柱、卡扣位与加强筋结构，斜顶的倾斜角度控制在8度以内，保证开模顶出过程中不会拉伤塑件内壁，同时顶针的排布位置避开壳体的外观面，全部布置在螺丝柱端面、内部筋条交接处等非外观区域，减少后续表面处理的工作量。冷却回路采用随形布置方式，沿着型腔曲面的走向铺设直径10mm的冷却水孔，孔壁距离型腔表面保持15mm的均匀间距，进水与出水温差控制在3摄氏度以内，保证整个型腔区域的冷却速率一致，避免塑件出现翘曲变形，尤其是握持区域的曲面弧度，冷却不均会直接导致后续装配时左右半壳出现拼缝过大的问题。在导向定位结构上，模架除了常规的四个导柱导套之外，在型腔镶件的四周额外设置了四个零度精定位块，合模时的定位精度可以达到0.01mm，

　　保证左右半壳的分型面错位量控制在0.02mm以内，满足手持电动工具外壳的外观装配要求。排气槽开设在分型面的熔体填充末端，槽深控制在0.02mm，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、缺料的缺陷，又不会产生溢料飞边。这套模具的结构设计充分考虑了手持电钻外壳的生产实际需求，从成型精度、生产效率、维护成本多个维度做了平衡，成型后的塑件经过简单的飞边修剪后，就可以直接进入后续的部件装配环节，适配年产十万套级别的手电钻量产需求，同时模架的通用规格也可以在后续产品改型时，通过更换型腔镶件快速适配新的外壳结构，减少模具改造成本。
