建筑施工用排水口注塑成型模具结构

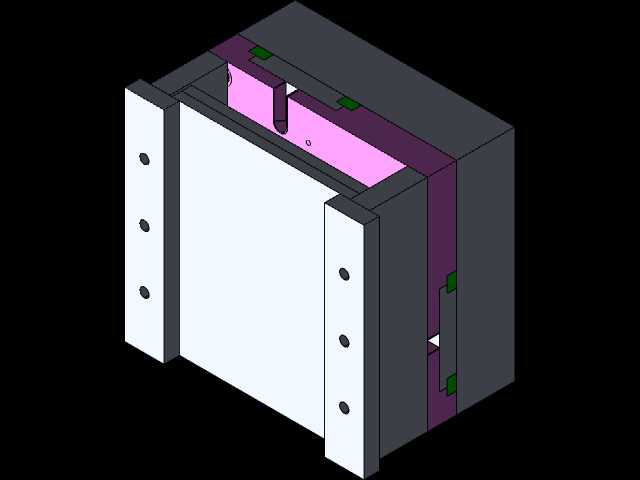

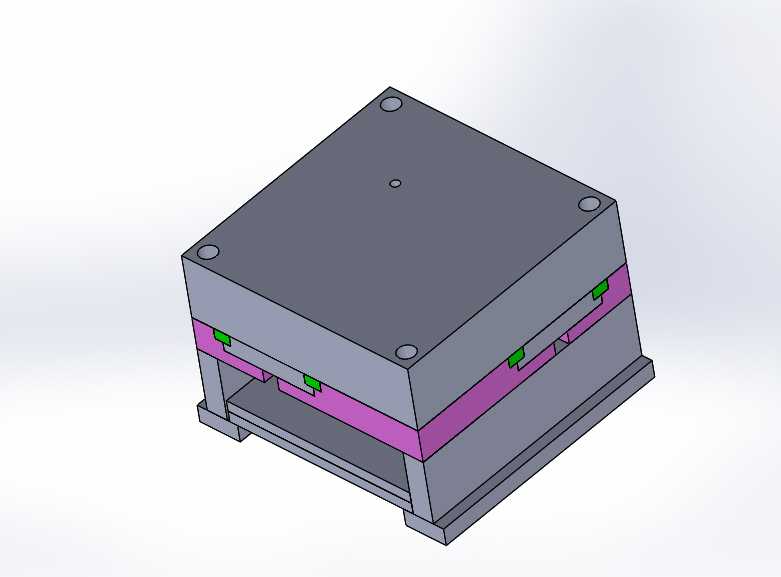

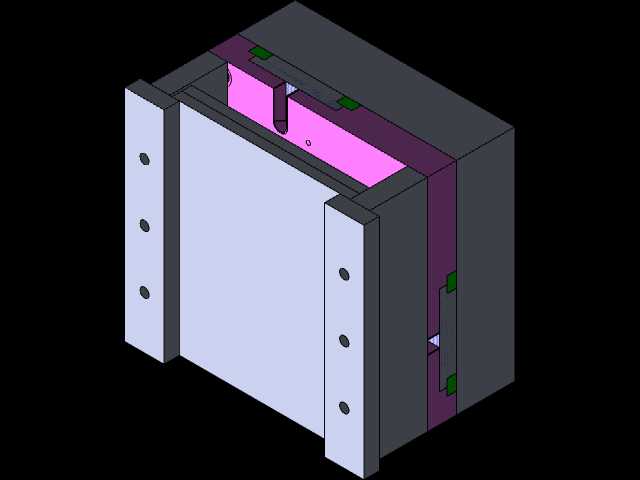

　　这套模具对应建筑施工场景中常用的排水口塑胶配件成型需求，在民用建筑、市政管网的厨卫排水、屋面排水、外墙散水排水等施工环节，这类排水口配件是衔接排水管道与建筑饰面的核心构件，需要兼顾安装适配性、长期耐水腐蚀性能与成型尺寸精度，避免后期使用中出现渗漏、安装错位、与管件衔接不紧密的问题。从模具整体结构来看，采用了标准模架搭配侧抽芯的结构设计，模架两侧的带孔安装板用于将模具整体固定在注塑机的动定模安装工位上，安装孔位的间距与对应吨位注塑机的拉杆间距匹配，安装时可直接通过压板压紧固定，无需额外加工适配结构，能减少上机调试的准备时间。模具的成型型腔部分做了分区处理，对应排水口的法兰安装边、主体导流筒、侧边卡扣结构的成型需求，

　　其中侧边的卡扣结构因为存在倒扣，采用了内置式的斜顶抽芯结构，开模过程中斜顶会随动模后退的动作同步完成侧向抽芯，避免顶出时刮伤塑件的卡扣表面，保证卡扣的尺寸精度满足后期与排水管道卡接装配的要求。模具的浇注系统采用了侧浇口进料的方式，浇口位置设置在排水口法兰边的非外观面一侧，进料时熔融塑胶可以均匀填充整个型腔，避免在导流筒的薄壁位置出现缺胶、熔接痕的问题，同时浇口残留位置隐蔽，后期去除浇口后不会影响塑件的外观面与安装密封面的平整度。冷却水路的布置围绕型腔与型芯的核心成型区域展开，在靠近塑件厚壁的位置加密了水路排布，保证成型过程中型腔各区域温度均匀，减少塑件因为冷却不均产生的翘曲变形，尤其是排水口的密封贴合面，

　　冷却后的平面度需要控制在合理范围内，避免安装后出现密封不严的渗漏问题。模具的顶出系统采用了顶杆顶出的组合方式，顶杆分布在塑件的法兰边、加强筋位置，避开了密封面与外观面，顶出时受力均匀，不会在塑件表面留下明显的顶出痕迹，也不会因为局部受力过大导致塑件顶穿、变形。从安装边界来看，模具整体的闭合厚度、开模行程都适配常用的卧式注塑机参数，吊装时模架上的吊环孔位置经过重心校核，上机吊装过程中不会出现倾斜偏移的问题，动定模的合模定位采用了导柱导套加精定位块的组合结构，合模时的定位精度可以控制在0.02mm以内，避免长期生产中出现型腔错位导致的塑件壁厚不均问题。在实际生产调试过程中，需要针对排水口所用的耐候PP塑胶原料特性调整注塑参数，

　　料筒温度控制在原料推荐的成型区间内，注射压力根据型腔填充情况做梯度调整，保压阶段重点保证密封面位置的塑胶密度，避免成型后出现缩痕影响密封性能。这套模具的结构设计充分考虑了建筑配件批量生产的需求，易损的镶件部分都做了模块化设计，长期生产出现磨损后可以单独更换镶件，不需要整体报废模仁，能有效降低生产维护成本，同时模具的排气槽开设在型腔的末端填充位置，避免填充过程中出现困气烧焦的问题，保证连续生产过程中的塑件良率稳定。
