双凸耳带法兰盘连接基座结构设计

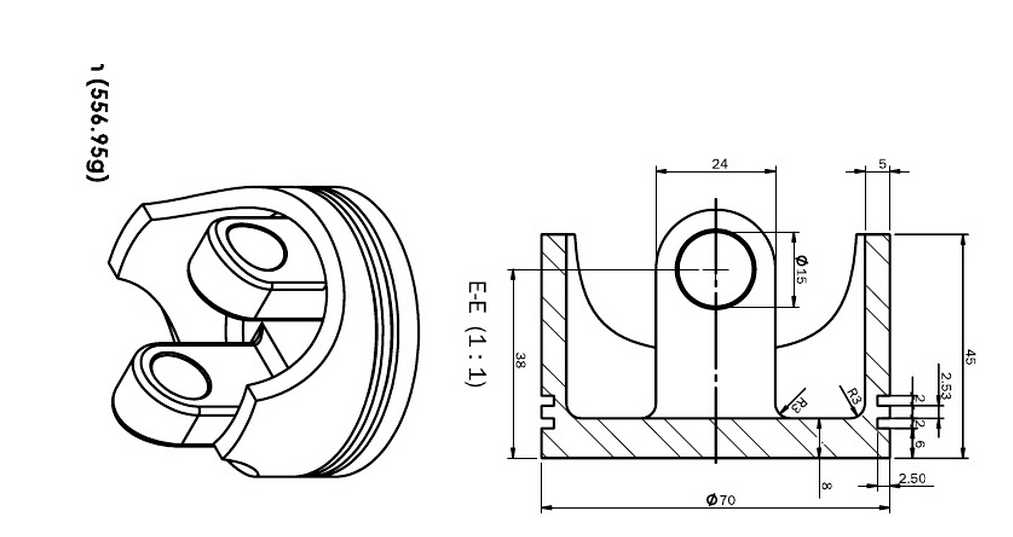

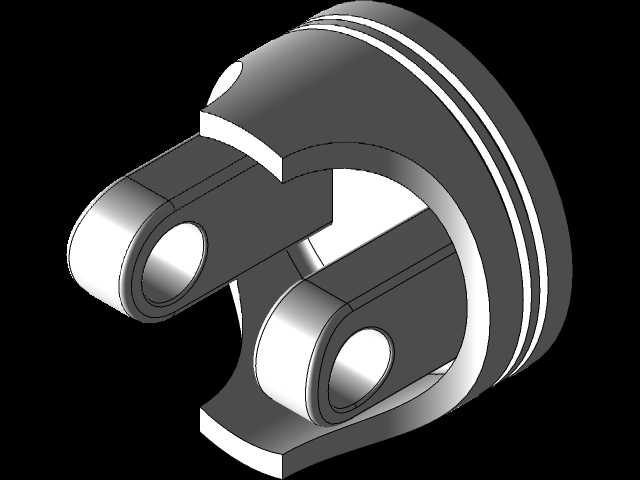

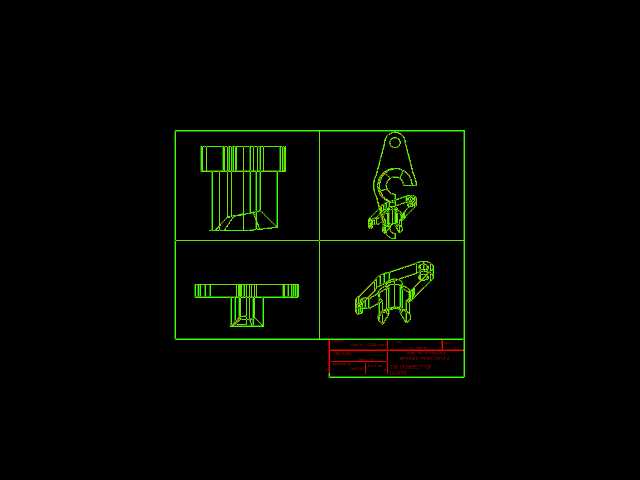

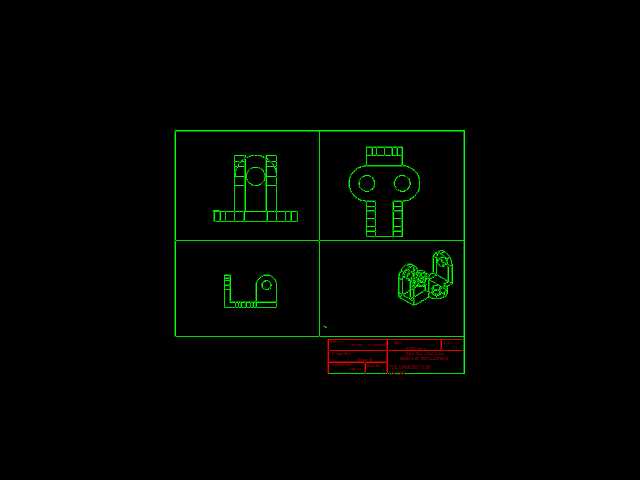

　　该零件属于机械系统中典型的连接支撑类构件，主要用于需要实现多部件铰接联动、同时提供稳定轴向定位的装配场景，常见于小型执行机构的末端连接、工装夹具的活动关节基座、检测装置的安装固定位等工况，能够同时承担径向承载与铰接转动的功能需求。从结构设计逻辑来看，零件主体采用带台阶的盘式基座作为承载基础，底部法兰盘直径为70mm，法兰端面预留有均匀分布的安装孔位，可通过螺栓紧固件将整个构件固定在安装基准面上，法兰厚度为8mm，能够保证安装后整体的抗倾覆力矩满足常规轻载工况的使用要求，法兰与上部立壁衔接处设置R3的过渡圆角，避免应力集中导致的结构断裂风险。零件上部为对称式立壁支撑结构，两立壁间距为24mm，立壁上同轴设置直径15mm的铰接孔，

　　用于穿装销轴实现与外部连杆、摆臂类零件的铰接配合，铰接孔中心距离法兰安装面的高度为38mm，该尺寸直接决定了铰接点的安装高度，设计时需匹配外部联动部件的运动行程，避免运动过程中出现干涉。立壁外侧与法兰上端面之间设置弧形加强筋结构，筋板厚度为5mm，能够在不额外增加过多零件重量的前提下，提升立壁承受侧向载荷的能力，避免铰接部位受载后出现立壁外张变形的问题。零件左侧集成两个对称分布的凸耳结构，凸耳上同样设置同轴铰接孔，该结构可用于连接辅助拉杆、复位弹簧或者位置检测元件的触发摆杆，拓展构件的功能适配性，凸耳与主体结构采用一体化成型设计，衔接处做圆弧过渡，减少应力集中点。从剖面结构来看，零件内部为中空腔体结构，腔体深度为45mm，

　　侧壁厚度为5mm，既可以减轻零件整体重量，也能够为内部安装的小型弹性元件、缓冲垫或者传感部件提供容纳空间，腔体底部设置深度2.5mm、宽度2.5mm的环形卡槽，可用于安装密封圈或者挡圈，实现腔体内部的防尘密封或者轴向限位。零件总高度为55.959mm，整体外轮廓最大尺寸不超过法兰盘直径70mm，安装时仅需保证安装基准面的平面度公差在0.1mm以内，螺栓孔位与法兰安装孔对中即可完成固定，铰接孔的同轴度公差设计为0.05mm，能够保证销轴穿装后转动顺畅无卡滞。在实际选型应用时，若用于承受交变载荷的工况，可将零件材质选用45号钢并做调质处理，铰接孔内可加装铜套提升耐磨性能；若用于轻量化、低载荷的检测设备场景，

　　可选用铝合金材质做阳极氧化处理，在保证结构强度的同时降低整体重量。设计过程中需重点核对铰接点的位置尺寸与外部运动部件的运动轨迹匹配性，避免摆臂转动时与法兰边缘或者安装基面发生碰撞，同时需验算立壁与加强筋的受力强度，保证在额定载荷下结构变形量不超过0.02mm，满足铰接运动的精度要求。
