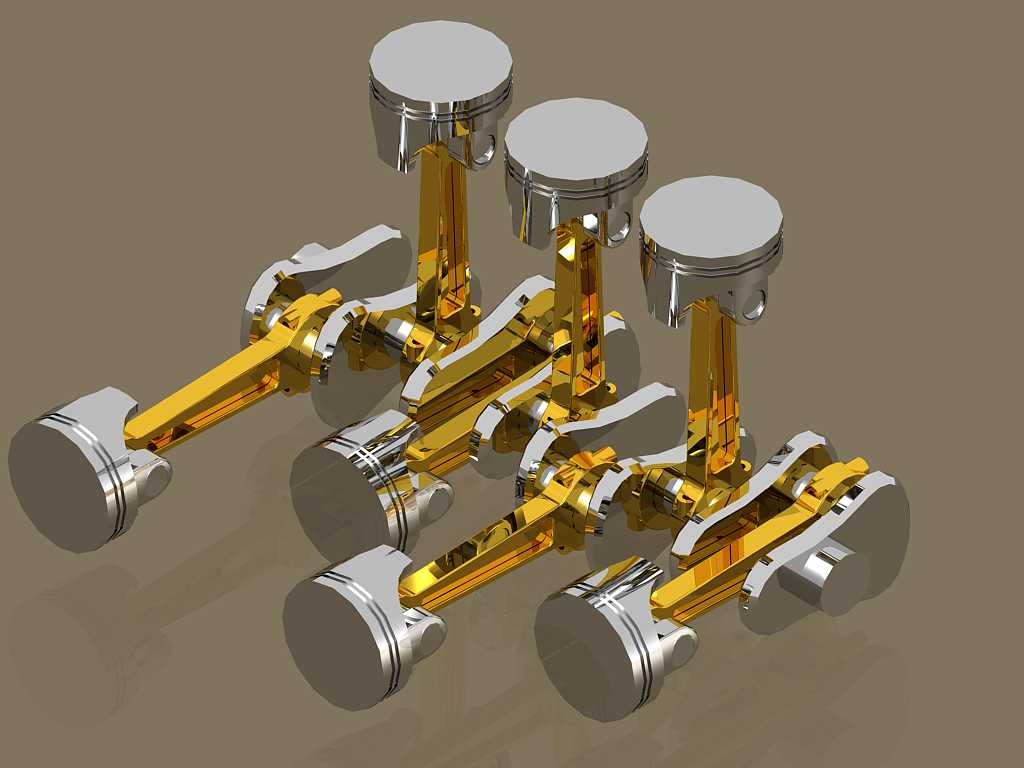

V型八缸内燃机曲柄活塞传动组件结构

　　这套V型八缸动力核心的传动组件，是大排量乘用车辆、高性能工程机械动力单元里的核心做功传递结构，日常做动力总成匹配、逆向开发或者教学演示时，这类完整的装配体能帮结构工程师快速理清曲柄连杆机构的运动逻辑，不用从零开始拆分单个零件的配合关系。做整机布置的时候，首先要卡的就是这套组件的外廓边界，V型夹角两侧的活塞顶面到曲轴回转中心的距离，会直接决定缸体的高度设计，曲轴两端的输出轴伸长度、轴承座的安装定位孔位，必须和缸体主轴承座的同轴度公差保持在0.02mm以内，不然高速运转时会出现曲轴偏磨、振动超标的问题。从功能逻辑上看，这套组件承担着把活塞往复直线运动转化为曲轴旋转运动的核心作用，每个活塞通过活塞销和连杆小头连接，连杆大头做剖分式设计，

　　配套轴瓦和曲轴的连杆轴颈配合，做功冲程里燃气推动活塞下行的力，通过连杆传递到曲轴的曲柄销，带动曲轴旋转输出扭矩，同时曲轴的配重块会平衡活塞连杆组往复运动产生的惯性力，降低整机运转时的振动幅值。设计这套结构的时候，首先要确定的是缸心距，也就是相邻两个气缸的中心距离，V型布局的两侧气缸错开半个曲柄销的相位，保证每一组连杆都能顺畅摆动不发生干涉，连杆的摆动角度要控制在12度到15度的合理区间，角度过大会增加活塞侧压力，加剧缸套磨损，角度过小则会拉长连杆长度，增加整机的高度尺寸。活塞部分的设计要兼顾轻量化和强度，活塞裙部做了型线修正，避免热态膨胀后和缸壁发生卡滞，活塞环槽的位置要和燃烧室的压缩比匹配，保证密封性能的同时减少泵气损失。

　　曲轴的曲柄臂厚度、圆角过渡尺寸都经过强度校核，能承受额定转速下的爆发压力冲击，油道孔的位置设计在曲柄臂的非受力侧，润滑油可以通过主轴颈的油道输送到连杆轴颈，保证运动副的润滑可靠。实际装车场景里，这套组件的安装精度直接影响发动机的动力输出效率和使用寿命，装配时活塞连杆组要按分组重量匹配，同一台发动机上的活塞重量差不能超过5g，连杆重量差控制在3g以内，避免运转时出现不平衡量。做台架测试的时候，要先做空载磨合，检查各运动副的润滑情况，再逐步加载到额定工况，监测曲轴箱的压力、机油温度以及振动值，确认组件运转平稳无卡滞、无异响。很多做改装动力的工程师，也会参考这类原厂组件的结构比例，调整活塞压缩高度、连杆长度来改变发动机的压缩比，

　　适配不同的燃油标号和动力输出需求，这时候组件的安装边界尺寸就尤为重要，任何尺寸的改动都要重新校核运动干涉，避免活塞在上止点时和气门发生碰撞。另外在教学场景中，这套完整的装配模型可以直观展示四冲程发动机的做功顺序，V8发动机通常采用1-8-4-3-6-5-7-2的点火顺序，对应曲轴上不同相位的曲柄销依次受力，通过模型的运动仿真能清晰看到每个活塞的运动相位差，帮助初学者快速理解曲柄连杆机构的运动原理，比单纯看二维图纸的理解效率高很多。做三维建模的时候，这类组件的配合公差要严格按机械设计手册的要求设定，活塞销和活塞销座的配合采用过渡配合，和连杆小头衬套的配合采用间隙配合，连杆大头和曲柄销的配合间隙要控制在0.03mm到0.06mm之间，保证热态下仍能形成稳定的润滑油膜。
