带定位柱法兰式传感连接组件结构设计

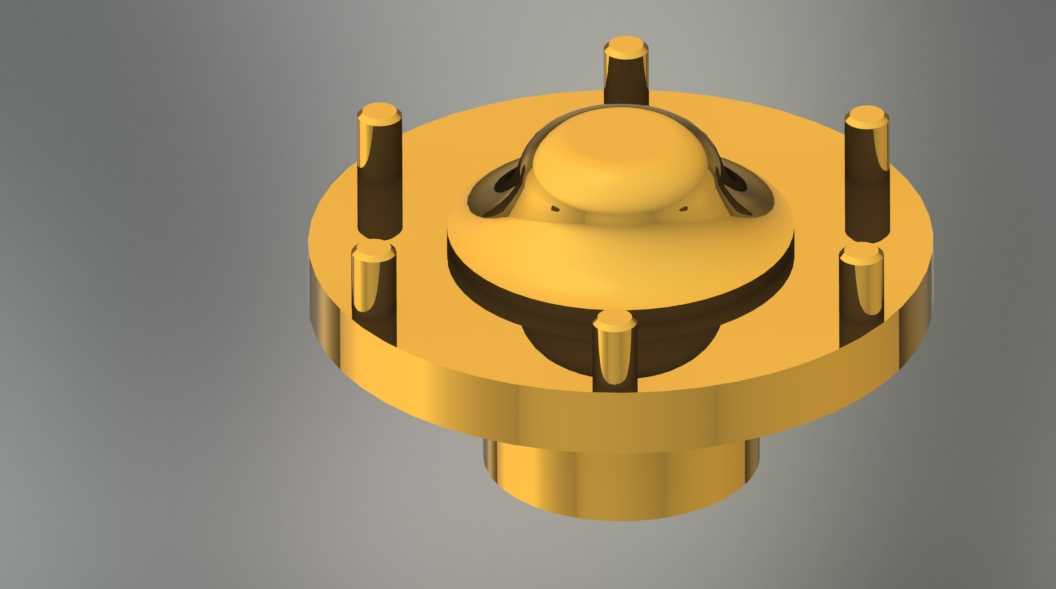

　　这类带多定位柱的法兰式传感组件，多应用在工业流体管路的压力、流量参数检测工位，也可适配密闭腔体内部的介质状态监测场景，核心作用是实现传感检测单元与被测设备本体的刚性连接，同时保证连接界面的密封可靠性，避免被测介质泄漏影响检测精度或是造成生产现场的安全隐患。从结构设计逻辑来看，底部的圆柱插接段是直接插入被测设备的预留安装孔内，插接段的外径公差需要严格匹配安装孔的H7公差带，保证插接后不会出现径向晃动，避免检测端的位置偏移带来的测量误差；插接段的外壁通常会预留环形密封槽，用来安装O型密封圈，装配后密封圈受挤压填充插接面的间隙，可耐受常规工业场景下1.6MPa以内的流体压力，不会出现渗漏问题。上部的法兰盘是整个组件的承载基体，

　　法兰盘上均匀分布的六根定位柱，一方面是在装配时和设备端的对应定位孔配合，实现组件的快速对位，避免安装时出现周向转动错位，保证内部传感单元的检测方向与预设方向一致；另一方面这些定位柱也承担了部分轴向限位作用，当组件通过法兰盘周边的螺栓完成锁紧后，定位柱插入对应孔位的深度可以控制在3-5mm，抵消设备运行时产生的振动剪切力，避免螺栓受侧向力出现松脱。法兰盘中心的凸起球冠结构，是内部传感检测元件的防护端盖，球冠的曲面设计可以让被测介质流动时顺着曲面顺滑流过，不会在检测端形成紊流冲击，减少流体脉动对检测信号的干扰，同时曲面结构相比平面结构拥有更好的抗压力形变能力，在遇到瞬时压力冲击时，应力会顺着曲面均匀分散到法兰基体上，

　　不会出现端盖凹陷变形损坏内部元件的问题。球冠周边的环形凹槽是走线或者介质导流的预留空间，当组件用于接触式检测场景时，被测介质可以通过环形凹槽内的导流孔进入检测腔，保证检测元件接触到的介质状态和管路内的实际状态一致，不会出现介质滞留导致的检测滞后；如果是用于非接触式检测场景，这个凹槽可以用来布置信号传输线缆，线缆顺着凹槽走线后从法兰侧部的预留出线口引出，避免线缆被法兰压接破损，也能让整个组件的外部结构更规整，不会有线缆外露被剐蹭的风险。在安装边界方面，这类组件的法兰盘外径通常根据适配的管路通径匹配，常规DN25到DN50通径的管路适配的法兰盘外径在60-90mm区间，定位柱的突出高度比法兰安装面高4mm左右，

　　装配时需要保证设备端的安装面平面度公差在0.05mm以内，避免法兰锁紧后出现局部间隙导致密封失效；螺栓锁紧时需要采用对角循环锁紧的方式，每个螺栓的锁紧扭矩控制在8-12N·m，避免扭矩过大导致法兰盘变形，或是扭矩不足导致密封压合度不够。实际选型应用时，需要注意组件的插接段长度要和设备安装孔的深度匹配，插接段插入后端部不能和设备内部的其他结构件产生干涉，尤其是在管路内部有阀芯、叶轮等运动部件的场景下，要预留至少2mm的安全间隙，避免组件安装后影响设备内部部件的正常运动。另外这类组件的基体材质通常根据被测介质的特性选择，常规水、气介质采用黄铜或者不锈钢材质即可，如果是有腐蚀性的化工介质，则需要更换为衬氟或者哈氏合金材质，同时密封圈也要对应更换为耐腐的氟橡胶材质，保证长期使用的可靠性。从建模逻辑来看，整个组件采用自上而下的装配设计思路，先确定法兰盘的安装基准面，再以基准面为参照绘制底部插接段的回转特征，之后在法兰盘上阵列生成定位柱特征，最后完成中心球冠端盖和内部导流、走线结构的细节设计，所有特征的圆角过渡都采用R0.5-R1的工艺圆角，避免加工时出现应力集中的尖角，也能减少装配时的锐边划伤风险。
