多工位螺栓压紧式零件加工夹具结构

　　在中小批量精密零件的铣削、钻削工序加工场景中，这类多螺栓压紧式夹具是车间现场应用频次极高的工装结构，区别于液压、气动夹紧的复杂工装，它无需额外配套动力源，依靠标准紧固件即可实现稳定装夹，适配普通铣床、钻床、台式攻丝机等常规机加工设备的作业需求，尤其适合多品种小批量生产时的快速换产，不需要复杂的管路布线与动力调试，装夹调整门槛低，一线操作工人经过简单培训即可完成装夹作业。

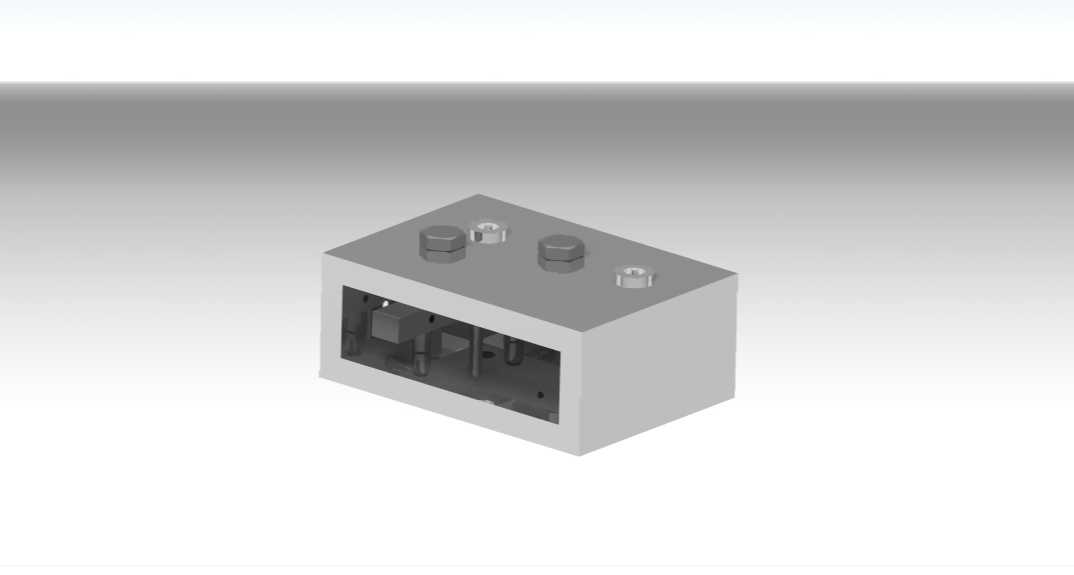

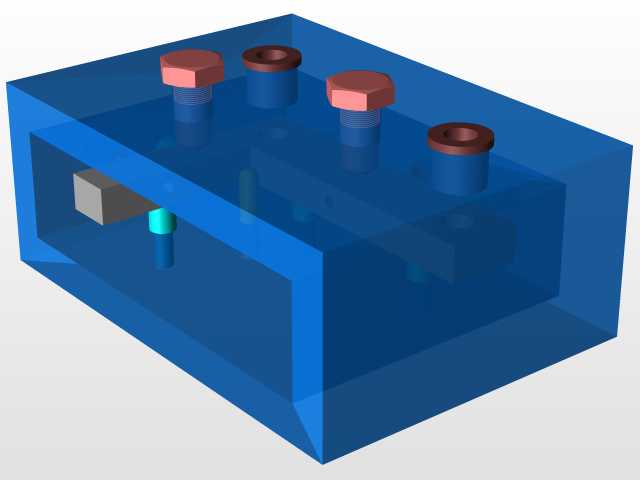

　　从结构设计逻辑来看，该夹具采用整体式箱体基座作为承载主体，基座内部预留了零件定位型腔，可根据待加工零件的外形轮廓做适配性修配，型腔侧面设置的侧向定位块，能够限制零件在X、Y轴方向的平移自由度，配合底部支撑面限制Z轴方向的移动自由度，实现零件的完全定位，避免加工过程中出现零件窜动导致的尺寸超差。基座顶面均匀布置的四个压紧螺栓，其中两个为六角头压紧螺栓、两个为内六角压紧螺栓，可根据零件的压紧位置需求灵活调整压紧力的作用点，螺栓端部可配套铜质压头或者尼龙压垫，避免压紧过程中在零件已加工表面留下压痕，影响零件的外观质量与装配精度。

　　实际使用过程中，操作人员可根据待加工零件的厚度，调整每个压紧螺栓的旋入深度，针对薄壁类零件还可通过扭力扳手控制每个螺栓的压紧扭矩，避免压紧力过大导致零件产生装夹变形，尤其是针对铝合金、工程塑料等易变形材质的零件加工，这种多点位独立可调的压紧结构，相比整块压板压紧的方式，能够更灵活地控制各点位的压紧力分布，减少装夹变形带来的平面度、平行度超差问题。夹具基座的侧面预留了排屑缺口，加工过程中产生的金属切屑可顺着缺口排出，不会在定位型腔内堆积，避免切屑垫在零件定位面下方导致的定位不准，日常清理维护也十分便捷，只需要使用压缩空气吹扫即可清理干净型腔内的残留切屑与切削液。

　　从安装边界来看，该夹具基座的底面为精加工平面，可直接通过T型螺栓固定在机床工作台上，基座的长宽尺寸适配常规小型机床的工作台T型槽间距，不需要额外制作过渡连接板，安装时只需要找正基座的侧面基准与机床X轴进给方向平行，即可完成夹具的安装找正，单次找正后可重复进行同类型零件的装夹加工，不需要每次更换零件都重新找正夹具基准，能够有效缩短单件加工的辅助时间。基座的高度设计充分考虑了机床的主轴行程范围，装夹零件后零件的待加工面处于主轴的有效行程区间内，不需要额外垫高夹具或者调整主轴的初始位置，可直接调用加工程序开展作业。

　　在结构细节设计上，压紧螺栓的螺纹孔采用了加厚镶套设计，长期反复松紧螺栓也不会出现基座本体螺纹滑牙的问题，当螺纹镶套出现磨损后，只需要更换镶套即可继续使用，大幅延长了夹具的整体使用寿命，降低了工装的维护成本。侧向定位块采用了可拆卸式设计，当加工不同外形尺寸的同类型零件时，只需要更换对应尺寸的定位块，或者在定位块与基座之间加装调整垫片，即可适配一定尺寸范围内的零件装夹需求，不需要重新制作整套夹具，提升了工装的通用适配性。针对需要进行侧面钻孔、铣槽的加工工序，夹具基座的对应侧面预留了刀具让刀空间，刀具进给到行程终点时不会与夹具本体发生碰撞，不需要额外在零件下方垫高来避让刀具，进一步简化了装夹操作流程。

　　这类夹具的结构没有复杂的传动与运动部件，整体刚性充足，在进行大切削量的粗加工工序时，也不会出现夹具颤振的问题，能够保证加工过程中的切削稳定性，提升零件加工后的表面质量与尺寸一致性。相比专用的定制化液压夹具，它的制作周期短、成本低，非常适合新品试制阶段的零件加工使用，在产品结构还未完全定型的阶段，可通过局部修改定位块、调整螺栓位置的方式快速适配零件的设计变更，不需要投入高额的专用工装制作成本，也能满足试制阶段的加工精度要求。
