海底作业集成式液压控制面板

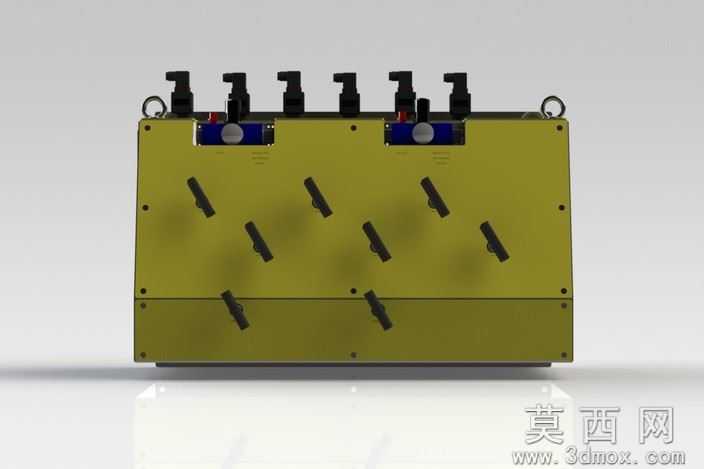

本模型为海底工况使用的集成式液压控制面板，采用SolidWorks完成全参数化三维建模，整体结构按照海底组件的作业防护要求进行布局设计，建模过程中严格遵循液压阀组集成设计的工程规范，对每一处安装接口、油路通道、操作部件的尺寸公差都做了对应约束，确保模型可直接对接后续工程出图与生产校核流程。模型外观渲染阶段，针对海底设备常用的军绿色防护漆面做了材质参数调试，还原了金属漆面的哑光颗粒质感，同时对顶部的操作手柄、调节旋钮做了差异化材质区分：操作手柄采用黑色工程塑料材质，表面添加细微防滑纹理提升真实感，调节旋钮的金属盖帽做了金属反光与边缘倒角的光影处理，面板两侧的吊装吊环做了镀锌金属的材质表现，还原了吊装部件的金属光泽与使用磨损的细微质感。结构设计上，整体采用上下分体式阀块集成布局，将多组液压控制油路集成在整块金属阀板内部，减少外部管路连接带来的密封风险，适配海底高压作业的密封可靠性要求；面板正面斜向布置的多组油路截止阀操作手柄，按照操作逻辑做了等距排布，预留了足够的操作空间避免操作干涉，顶部横向排列的六组主控制手柄对应不同的液压回路控制单元，每组手柄旁都预留了标识安装位，方便现场作业时快速识别回路功能；面板四角设置了安装固定孔位，两侧加装的吊装吊环满足整体模块的吊装转运需求，阀块表面的固定螺丝按照标准件库调用，完全符合紧固件的实际安装规格。设计思路围绕海底作业的高可靠性、集成化需求展开，摒弃了传统分散式阀组的管路冗余问题，将控制元件高度集成在防护型阀板上，既缩小了设备整体占用空间，也减少了外部泄漏点，同时操作面的布局充分考虑水下作业的操作便利性，所有操作部件的排布符合人体工程学逻辑，即使佩戴防护手套也可完成操作，模型完整还原了设计过程中的结构细节，每一处倒角、安装孔、密封槽都按照实际加工要求建模，没有出现非工程化的简化结构，可用于海底液压控制系统的方案展示、结构校核以及作业培训场景使用。
