多轴同步钻削动力头结构设计方案

　　在批量零部件的孔加工工序里，单轴钻床逐孔加工的效率瓶颈一直是生产线节拍提升的核心阻碍，尤其是法兰、阀板、电机端盖这类存在规则分布同规格孔系的工件，反复移位、对位、钻削的流程不仅耗费大量辅助工时，还容易因多次装夹定位出现孔位同轴度、位置度偏差，直接影响后续装配精度。这套多轴钻削头的结构设计，正是针对这类批量孔加工场景做的专用功能部件，可直接配套安装在立式钻床、摇臂钻床或者专用钻削工装的主轴输出端，把单主轴的旋转动力同步分配给多个输出轴，实现一次进给完成全部同规格孔的同步钻削，能把多孔工件的单工序加工效率提升数倍，同时从结构上规避多次装夹带来的位置误差。

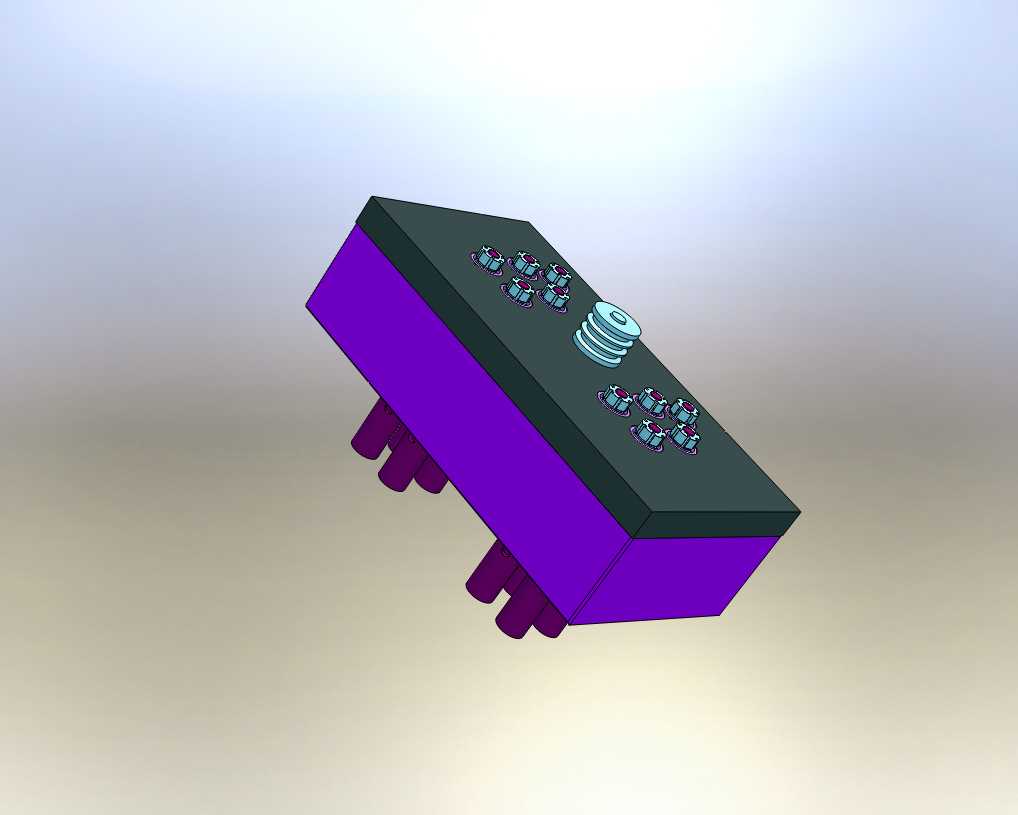

　　从结构布局来看，整个钻削头采用箱式封闭壳体设计，上部设置单一动力输入接口，可通过联轴器与钻床主轴或者独立驱动电机的输出端连接，内部通过定比传动的齿轮组将输入扭矩均匀分配给下部的多个钻轴输出端，所有输出轴的轴向位置、轴间距完全匹配待加工工件的孔位分布参数，确保每个钻头的进给轨迹与工件预设孔位完全重合。壳体下部伸出的多个钻轴安装位，可根据加工需求装夹对应直径的钻头、铰刀或者锪钻，适配不同的孔加工工艺要求，输入轴端设置的叠簧式缓冲结构，可在进给接触工件瞬间吸收冲击载荷，避免硬接触打崩钻头刃口，同时也能减少传动齿轮受到的瞬时冲击，延长整套部件的使用寿命。

　　设计过程中首先要明确的是安装边界与适配范围，整套钻削头的上部连接法兰尺寸需匹配常用钻床的主轴端安装规格，确保不需要额外改装即可快速装夹固定，下部钻轴的伸出长度要满足常规工件的钻削行程需求，同时要控制整个部件的总重量，避免超出钻床主轴的承重负载范围，防止长期使用出现主轴下沉、精度漂移的问题。壳体的外形采用方正的箱型结构，不仅便于内部传动齿轮的安装定位，也方便在侧面加装挡屑护板，阻挡钻削过程中飞溅的切屑进入传动箱内部，同时方正的外形也便于在自动化生产线中配合机械手做自动更换，适配多品种小批量生产中快速切换不同孔距钻削头的需求。

　　传动结构的设计上，所有传动齿轮均采用平行轴布置，确保传动比精准一致，每个输出钻轴都配置独立的推力轴承与径向轴承，可同时承受钻削过程中的轴向进给力与径向切削力，避免钻轴出现径向跳动影响孔的加工精度，齿轮啮合间隙控制在合理范围内，既保证传动顺畅无卡滞，也不会因间隙过大导致钻削过程出现抖动。壳体内部预留有润滑脂存储腔，可在长期运行中持续为齿轮与轴承提供润滑，不需要频繁加注润滑剂，减少日常维护的工作量。输出轴的装夹接口采用标准的钻夹头连接尺寸，可直接适配市面上通用的标准钻夹头，不需要定制专用装夹配件，降低使用过程中的配件更换成本。

　　在实际应用场景中，这类多轴钻削头不仅可用于传统钻床的升级改造，也可集成到专用的自动化钻削设备、组合机床生产线中，针对特定工件的孔系做定制化的孔位布局，比如在五金加工、汽配零件、泵阀壳体的加工工序中，只要工件存在多个同方向、同规格的待加工孔，都可以通过配套对应孔距的多轴钻头，大幅压缩单工件的加工时长。设计时也充分考虑了不同工况的适配性，整个壳体采用刚性足够的铸铁材质，可承受大进给量下的钻削载荷，不会因为切削力过大出现壳体变形导致孔位偏移，同时各个钻轴的输出端都设置有密封结构，阻挡切削液、切屑进入轴承部位，避免轴承过早磨损失效。

　　从安装适配的角度来说，整套钻削头的输入轴与设备主轴的同轴度公差控制在严格范围内，安装时只需要将上部连接法兰与设备主轴端固定，校准径向跳动量即可投入使用，不需要复杂的调试流程。下部各个钻轴的位置精度在装配时已经通过工装校准，位置度误差可满足常规孔加工的精度要求，不需要用户在安装时逐个调整钻轴位置，大幅降低了现场调试的难度。针对不同的孔距需求，只需要更换内部的传动齿轮布置与下部输出轴的安装位置，即可快速衍生出不同孔距、不同轴数的多轴钻削头，适配不同规格工件的加工需求，整个设计的模块化程度较高，可快速适配多样化的生产需求，不需要从零开始做整套结构的重新设计，能有效缩短专用工装的设计制造周期。
