NEMA23规格56mm两相步进电机结构模型

　　做非标设备结构设计的同行大多有体会，步进电机选型阶段最容易踩的坑，不是扭矩参数算错，而是安装边界核对不到位——要么电机本体和周边走线槽干涉，要么输出轴和联轴器的配合长度留得不够，等零件加工完装配才发现问题，返工成本极高。这个NEMA23规格的两相步进电机模型，就是针对这类选型校核需求搭建的静态结构参考，还原了56mm机座号步进电机的全部关键安装特征，能直接导入装配体做干涉检查、安装位预留，不用等拿到实物样品再调整结构。

　　从实际应用场景来看，这款56机座的两相步进电机覆盖的工况非常广，桌面级3D打印机的Z轴升降传动、小型皮带输送线的主动辊驱动、点胶设备的XYZ三轴位移平台、非标检测设备的工位切换滑台、小型包装机械的送膜机构，甚至是入门级数控雕刻机的进给轴，都能见到同规格电机的身影。这类电机的核心优势是开环控制下就能获得足够的定位精度，不需要额外加装编码器做位置反馈，整套驱动系统的成本远低于同功率等级的伺服电机，对于负载波动不大、转速要求在每分钟600转以内的中低速传动场景，性价比优势非常突出，也是中小功率自动化设备里应用占比最高的执行元件之一。

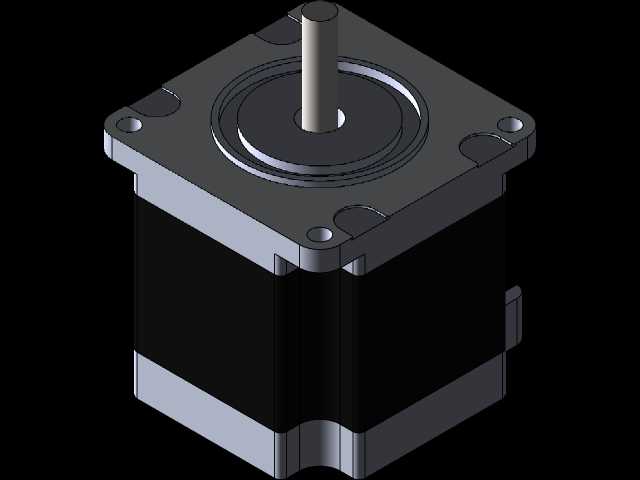

　　模型还原的结构特征完全贴合量产实物的设计逻辑：前端盖采用方形法兰结构，四个安装孔的位置严格遵循NEMA23标准的57mm孔距，安装孔为沉孔设计，适配M4规格的内六角圆柱头螺钉，沉孔深度刚好能容纳螺钉头，保证安装后螺钉端面不突出法兰平面，不会和安装板背面的结构产生干涉。输出轴采用D型切边设计，直径8mm，切边位置距离轴端的长度、轴伸总长度都和量产实物一致，不管是搭配刚性联轴器、同步带轮还是行星减速箱，都能直接在装配环境里核对配合尺寸，不用反复查样本手册核对轴长参数。电机本体的横截面为56mm见方，机身长度对应2A电流规格的叠厚参数，后端盖的出线位置、出线口的凸起尺寸也做了还原，设计走线槽的时候可以提前预留出线的弯折空间，避免装配时电源线被电机本体和安装架挤压破损。

　　建模的时候特意把电机的分层结构做了区分：前端盖的轴承安装位、定子铁芯的叠压段、后端盖的止口位置都做了独立的特征拆分，不是单纯的拉伸方块做外观。做设备布局的时候，能直观看到电机本体的最大外轮廓边界，比如有些设备的安装板后方空间有限，需要预留电机尾部的编码器或者阻尼器安装位，这个模型的后端盖平面度、止口尺寸都和实物一致，能直接测量预留空间是否足够。另外前端法兰的定位凸台尺寸也做了精准还原，凸台直径38mm，突出法兰平面2mm，安装的时候可以和安装板上的定位孔配合，保证电机输出轴和传动部件的同轴度，减少装配时的调整工作量，这个细节很多外观模型都会忽略，实际做结构设计的时候恰恰是最影响装配精度的关键尺寸。

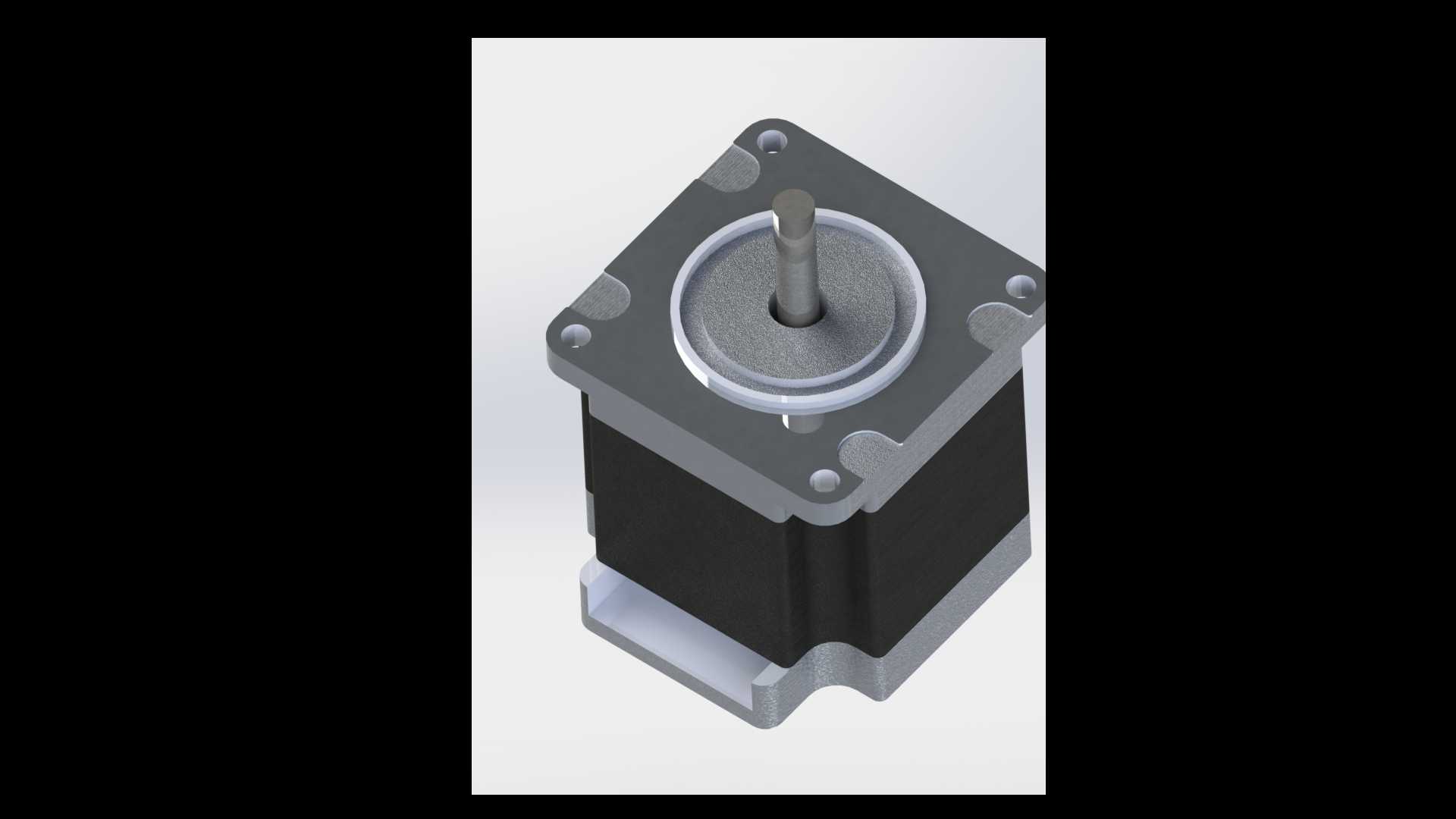

　　从功能特性的角度来说，2A电流规格的NEMA23步进电机，静态扭矩通常在1.2N·m到1.8N·m之间，适配的驱动器输出电压在24V到48V区间，足够驱动10kg以内的直线滑台负载，或者直径50mm以内的主动辊输送机构。建模的时候没有简化电机的边角特征，比如前端盖四个安装角的圆角、机身外壳的冲压接缝、输出轴的轴端倒角都做了还原，导入渲染场景做设备方案展示的时候，不需要再额外修补模型的外观细节，能直接用于方案汇报的效果图制作。对于刚接触机械设计的新人来说，也可以通过这个模型了解步进电机的基本结构组成，理解法兰安装、轴伸配合、走线预留这些实际设计中必须考虑的工程细节，避免画出来的结构和实物零件匹配不上。

　　实际做装配校核的时候，还可以配合这个模型做周边零件的适配设计：比如电机安装板的厚度选3mm的时候，M4安装螺钉的长度需要选10mm才能保证足够的啮合螺纹深度，这些都可以通过模型的剖面测量直接得到参数，不用反复计算螺纹旋合长度。另外电机的表面散热筋结构虽然在静态模型里不做热仿真分析，但还原的外轮廓尺寸能帮助设计防护罩的时候预留足够的散热间隙，避免防护罩贴紧电机外壳影响散热，导致电机长时间工作后出现扭矩下降、丢步的问题。
