DIY声学悬浮实验装置结构设计方案

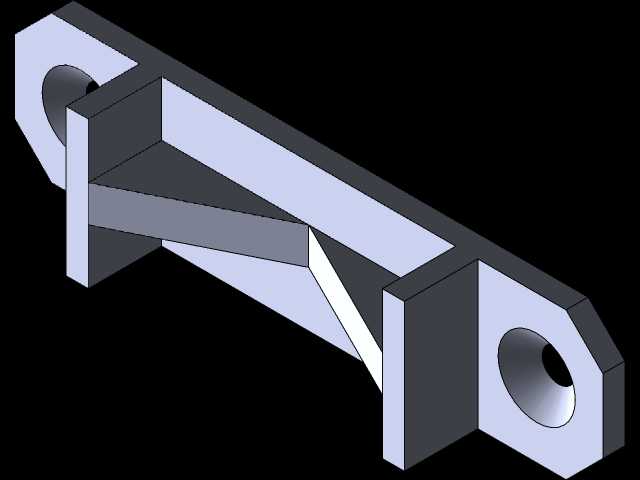

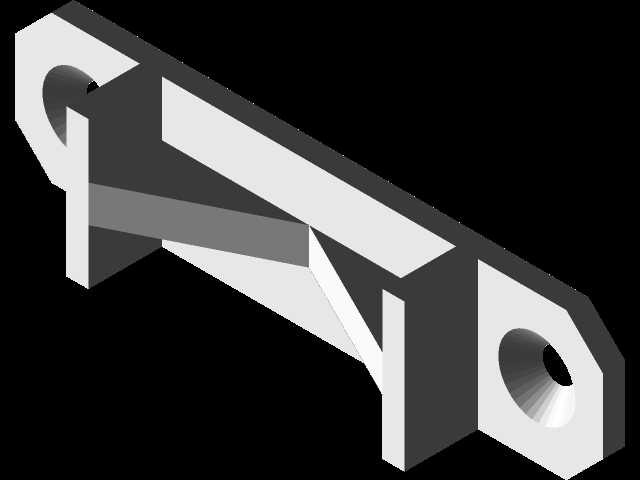

　　这套声学悬浮装置的设计初衷，是面向高校物理实验教学、科普展项搭建以及微颗粒无接触操控场景的小型实验设备，可实现低密度小尺寸物体的稳定空中悬浮，无需机械夹持结构即可完成样品的无接触定位，避免传统夹持方式对微小样品造成的形变或污染，在微液滴观测、微小元器件无接触转运等细分场景有明确的实用价值。从结构设计逻辑来看，整套装置采用立式框架布局，核心支撑结构选用直径10mm的光轴搭配Lm8uu线性轴承，光轴有效长度设置为150mm，搭配同规格的长螺栓与锁紧螺母完成框架的刚性固定，这种选型既保证了上下换能器安装面的平行度调节余量，也能将整体框架的形变量控制在0.02mm以内，避免结构共振影响悬浮稳定性。

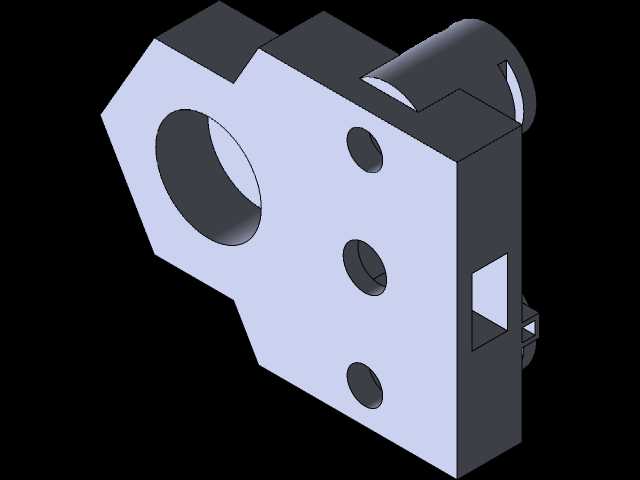

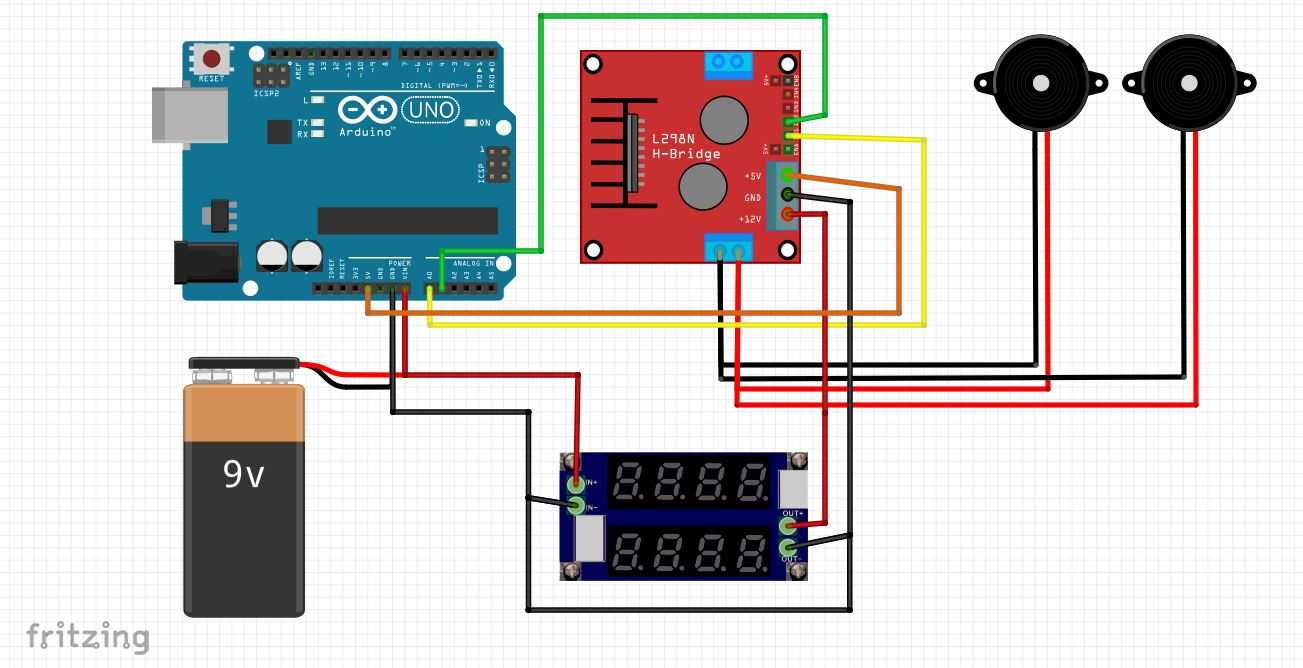

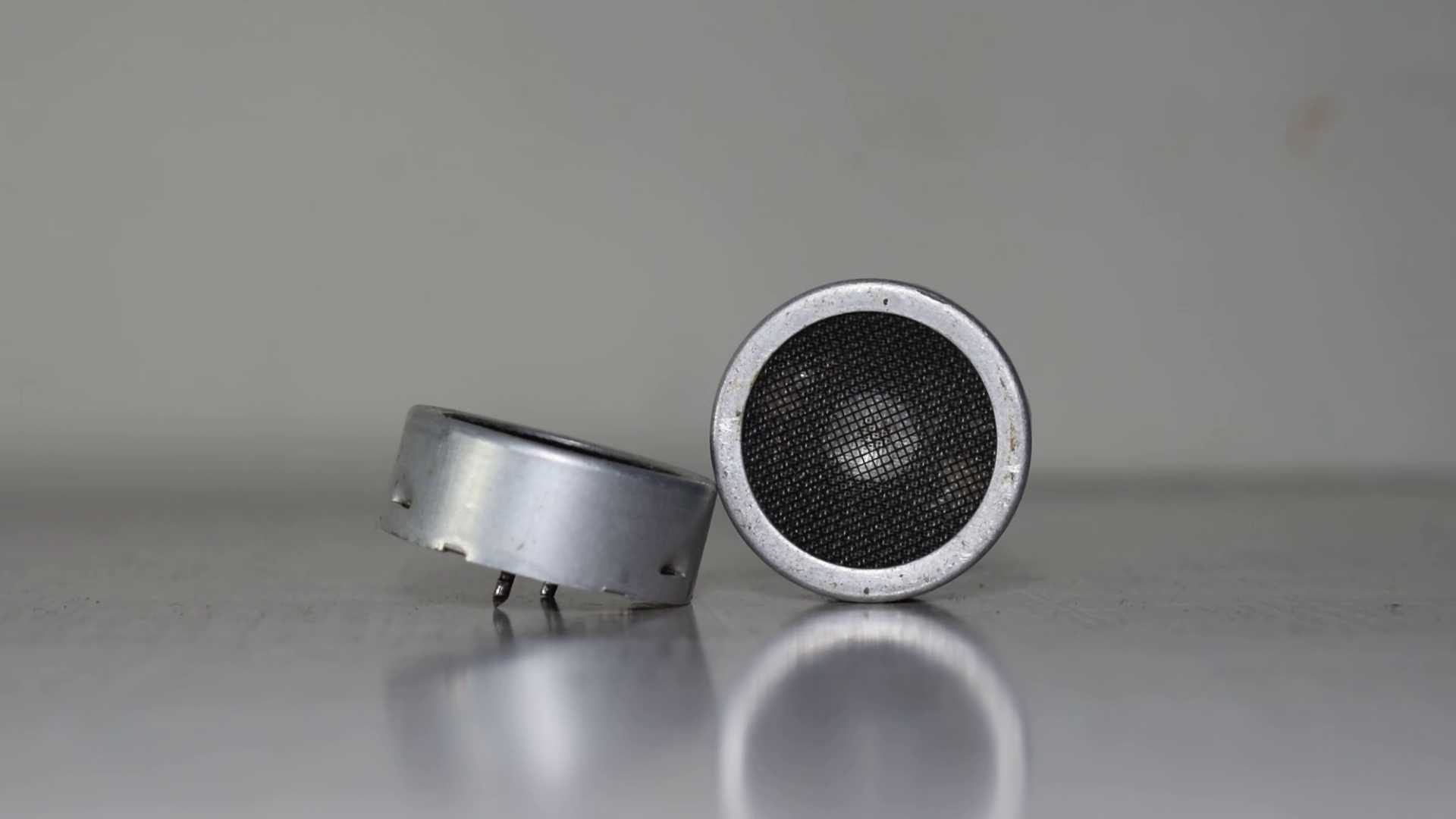

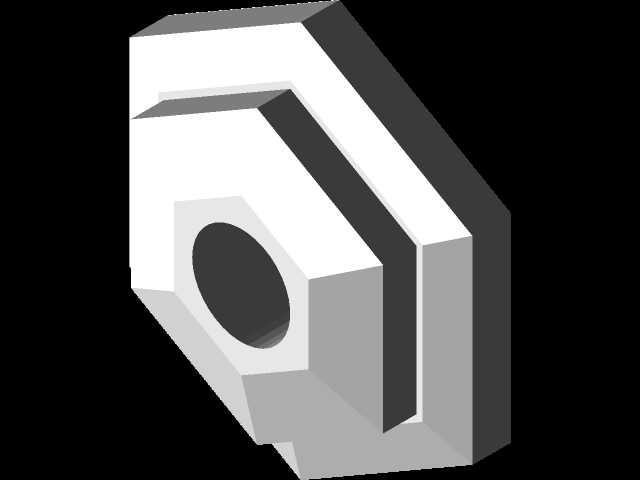

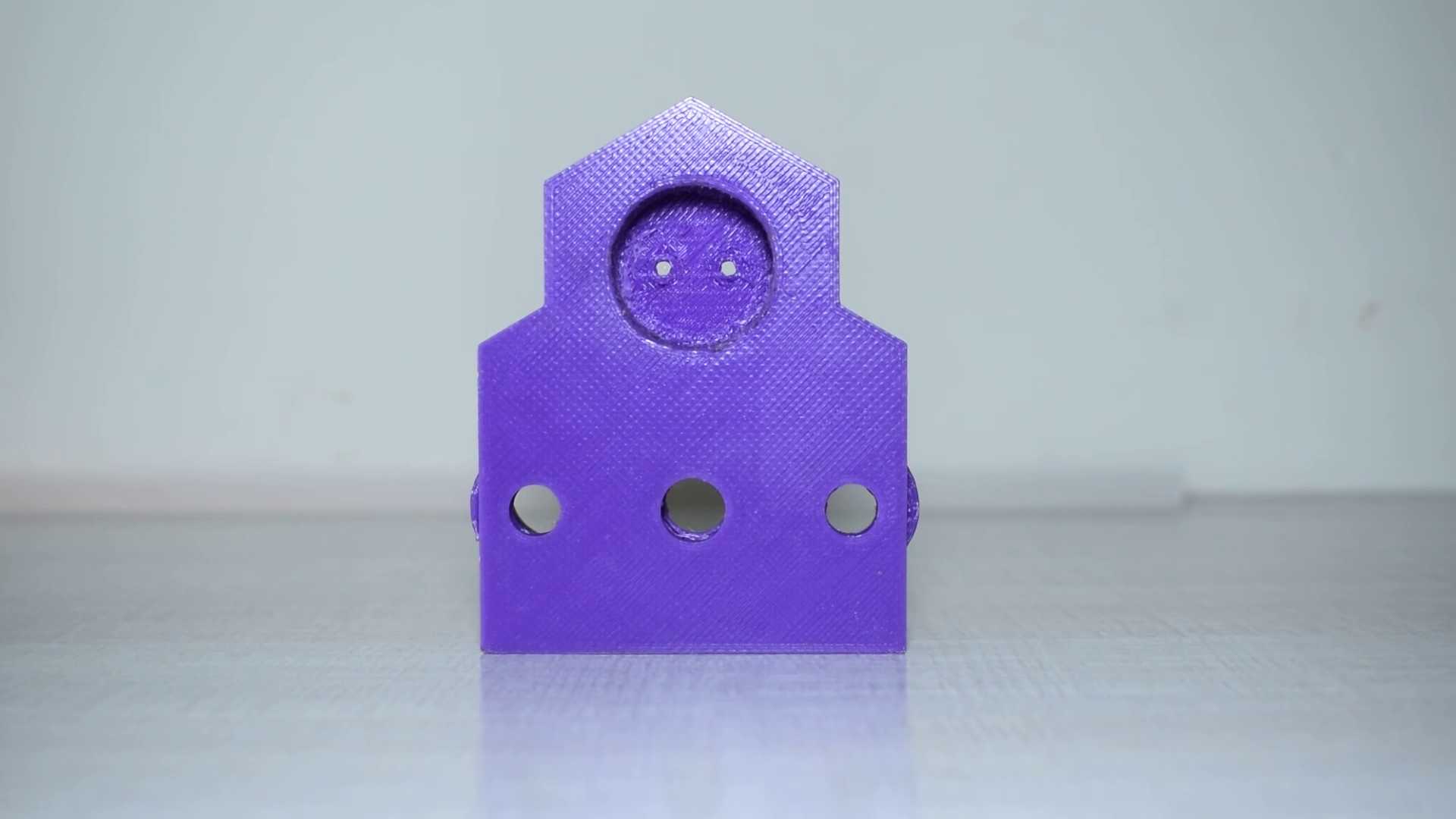

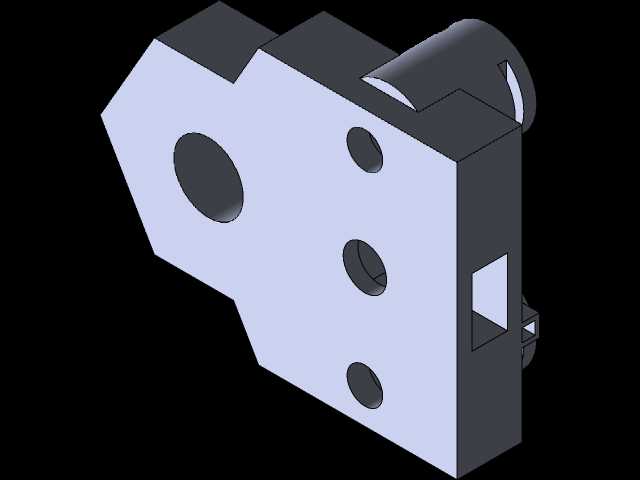

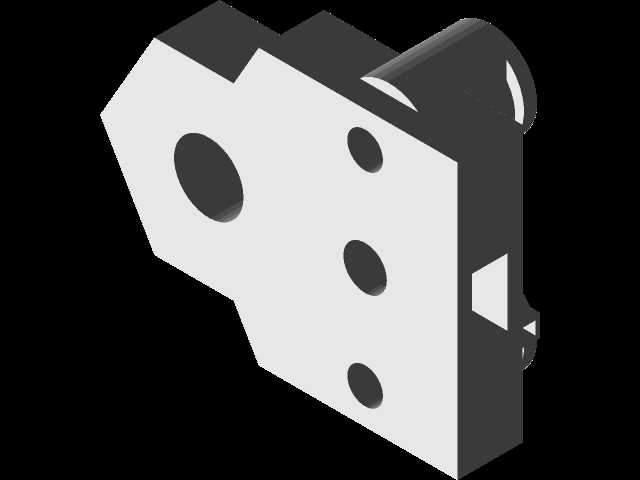

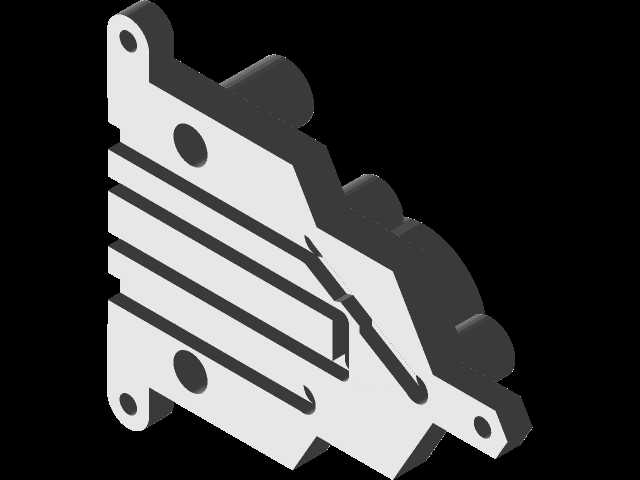

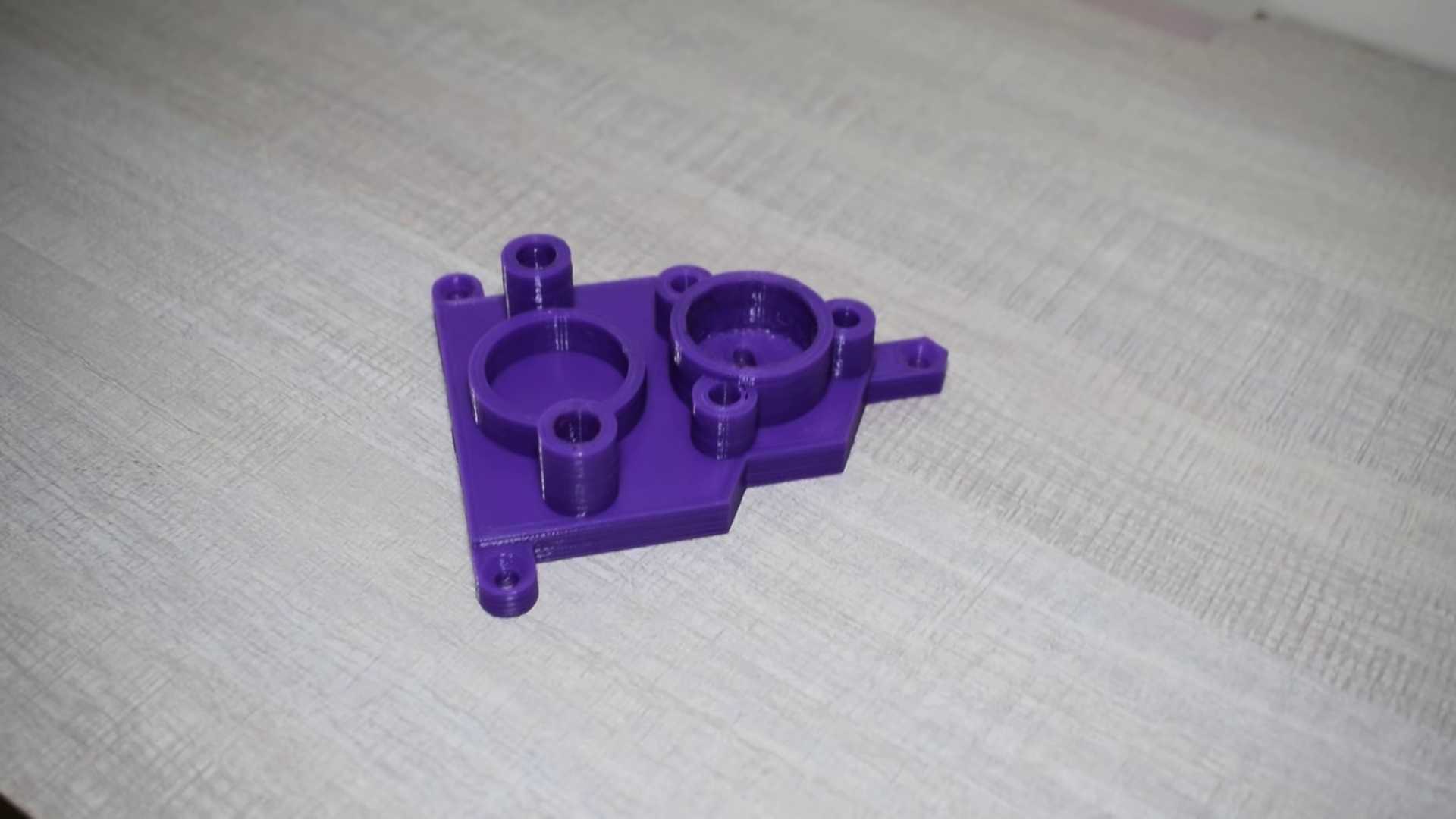

　　框架的底部承载板选用150mm×50mm×19mm的双层胶合板材，板材表面预留了电控模块的安装孔位，无需额外设计封闭外壳即可完成所有元器件的固定，既压缩了整体加工成本，也方便实验过程中对电路参数进行实时调试。核心换能器部分预留了两种传感器的安装适配结构，可兼容OC40K5超声波传感器与hc sr04超声波传感器的安装尺寸，针对不同传感器的安装高度差，设计了可独立调节的换能器固定座，调节行程覆盖10mm范围，可根据换能器的谐振频率点调整上下发射端的间距，保证驻波场的形成位置处于框架中部的观测区间内。电路驱动部分采用L298D电机驱动模块搭配升压转换模块，输入电压适配范围覆盖3-32V，常规使用场景下可将输出电压调整至30V，

　　为换能器提供足够的驱动功率，相比常规5V驱动方案，驻波场的悬浮力可提升40%以上，可悬浮的物体密度上限也相应提高。布线设计上预留了跨接线的走线槽位，所有信号线路与功率线路分开排布，避免驱动电路的高频信号干扰主控模块的运行稳定性，主控模块选用Arduino Uno控制板，安装位设置在底板侧方，预留了程序烧录接口的操作空间，无需拆卸结构即可完成固件更新。整套装置的安装边界控制在200mm×100mm×180mm的空间范围内，可直接放置在标准实验台面上使用，无需额外的固定结构，换能器的中轴线与框架支撑光轴保持平行，安装垂直度公差控制在0.01mm以内，避免驻波场偏移导致悬浮物体脱落。设计过程中额外考虑了不同使用场景的适配性，

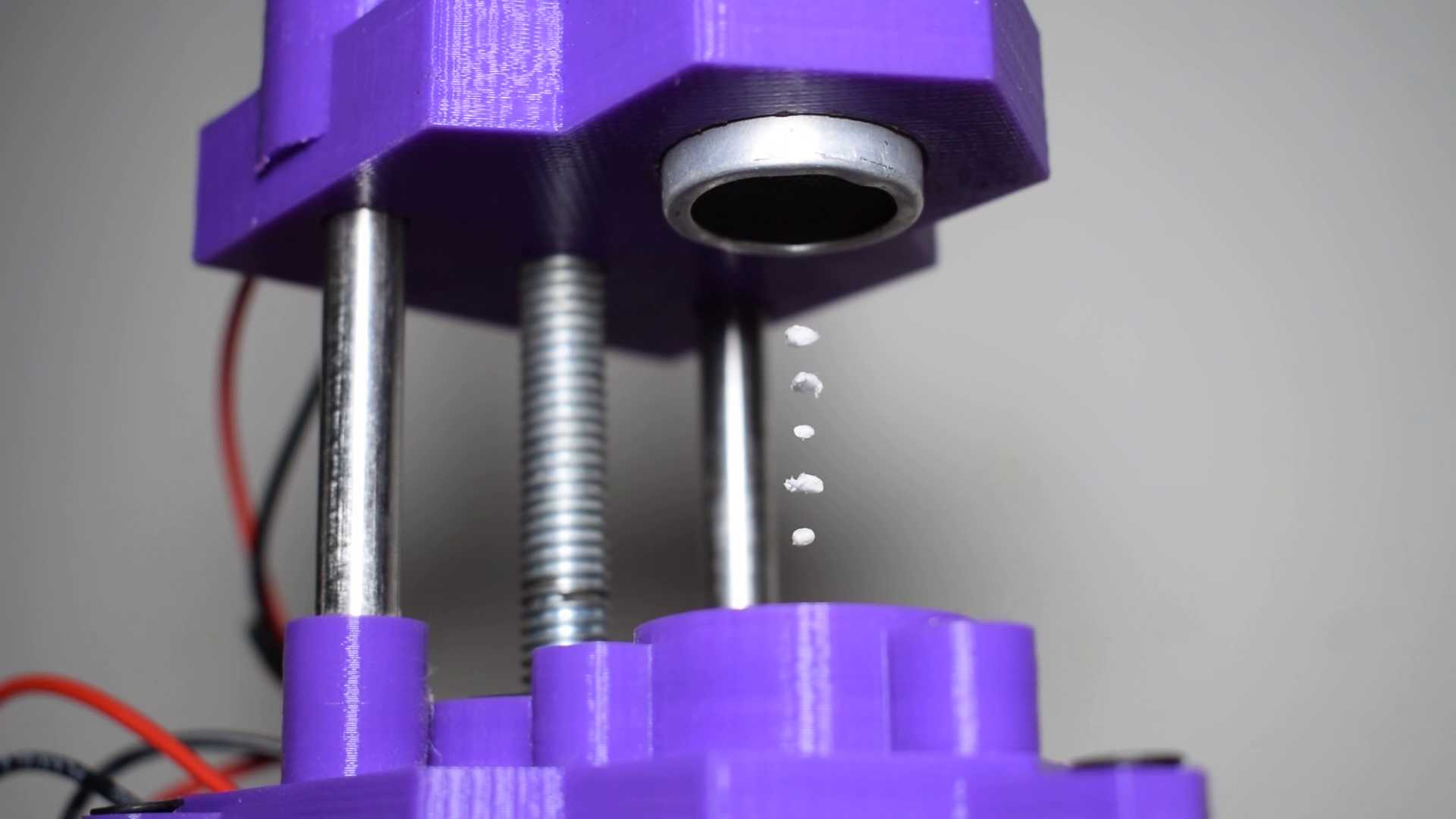

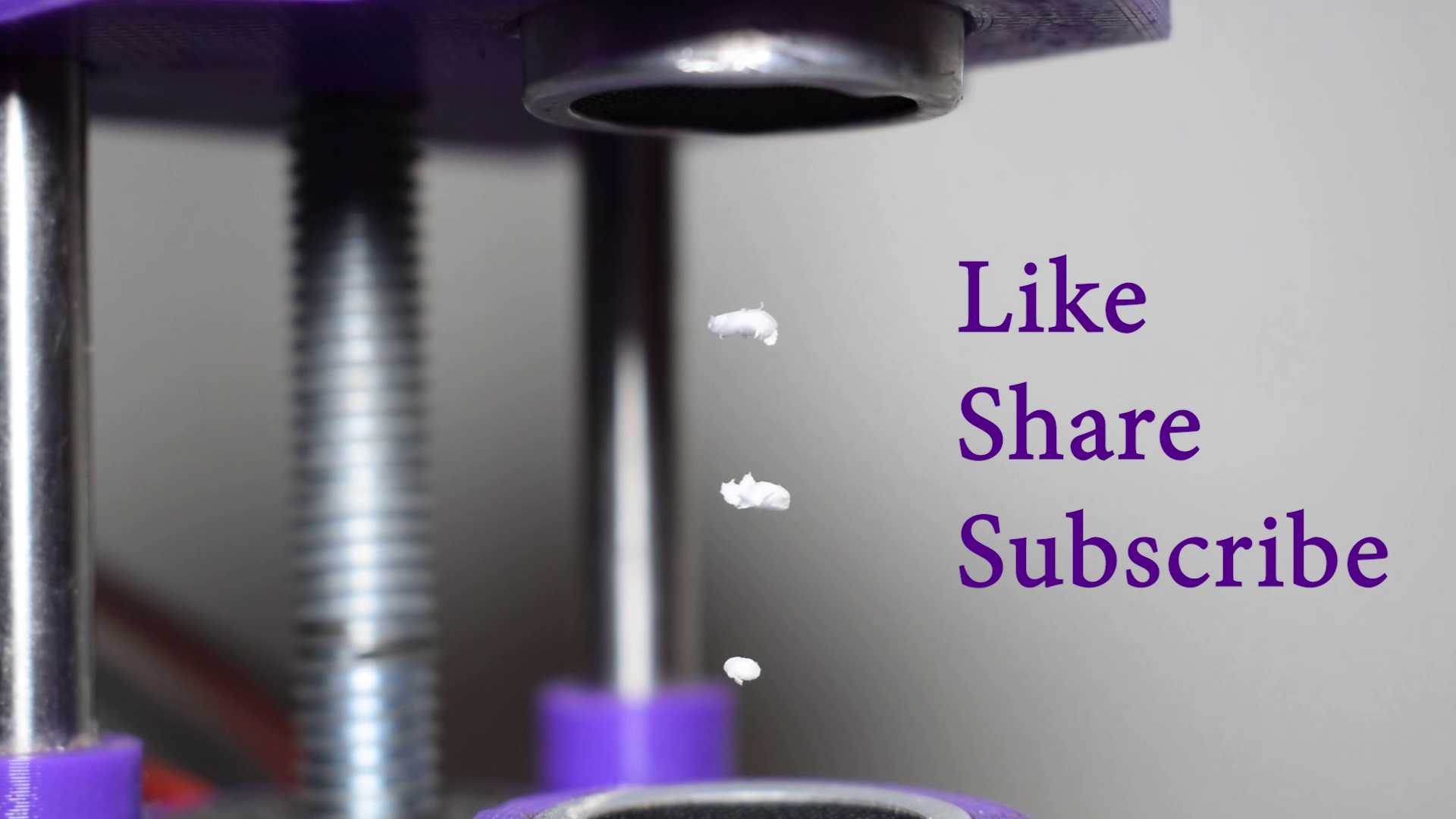

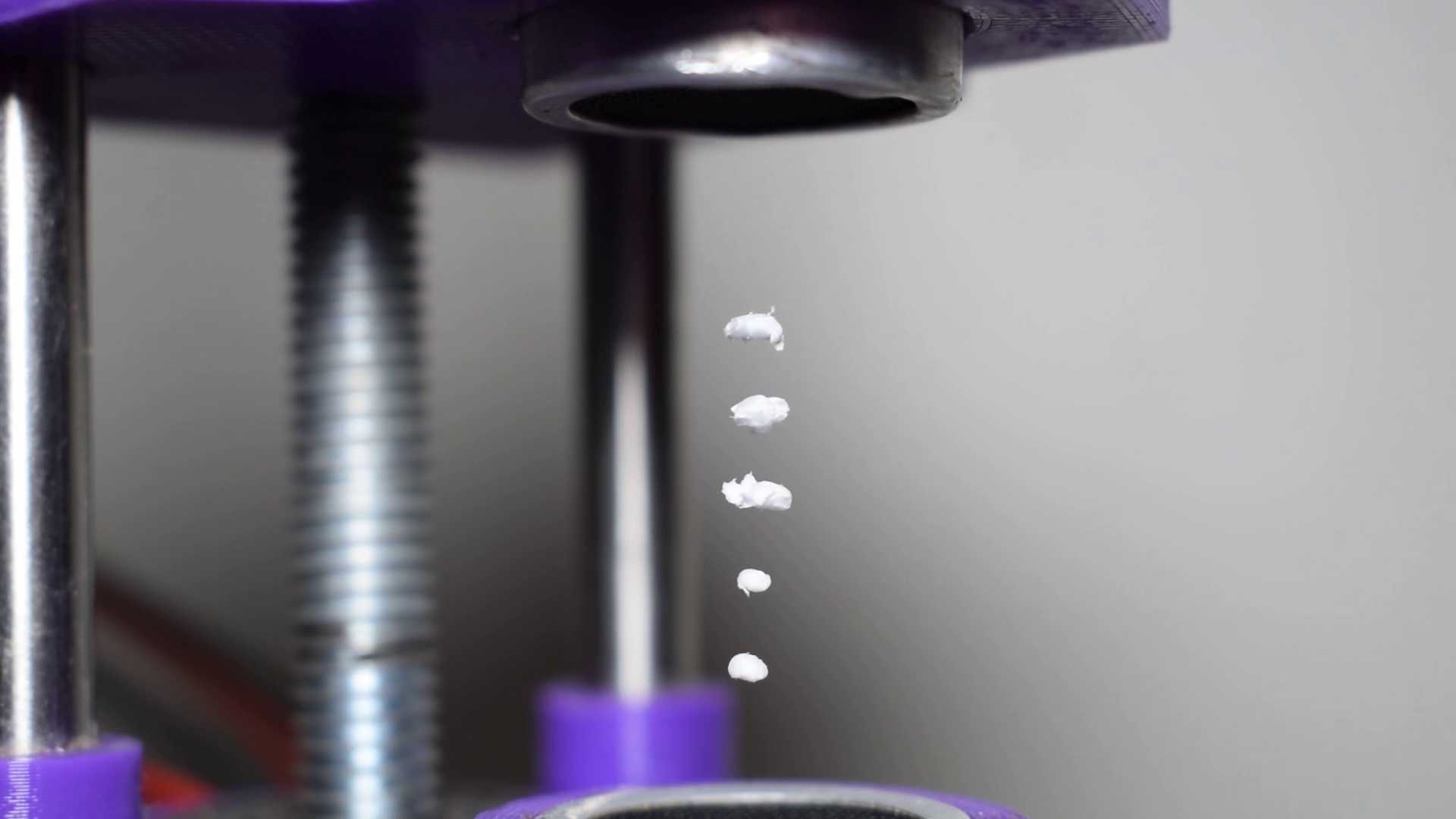

　　针对常规教学演示场景，可直接使用标配的超声波传感器完成组装；若需要更高的悬浮稳定性，可更换高精度换能器，无需改动主体框架结构，仅需调整固定座的高度即可完成适配。装置的悬浮区间设置在上下换能器中间30mm的范围内，该区域的驻波声压级分布均匀，可同时悬浮3-4个直径1-3mm的小密度物体，满足实验演示过程中的多节点观测需求。结构连接部位全部采用标准紧固件，无特殊定制的异形零件，所有加工件均可通过常规的切割、钻孔工艺完成制作，加工门槛低，适合实验人员自行组装调试。在实际使用过程中，可通过调整驱动模块的输出电压改变悬浮力大小，适配不同重量的悬浮样品，当电压调整至20V以下时，可悬浮泡沫颗粒、小纸片等低密度物体；当电压提升至30V时，可悬浮小液滴、塑料颗粒等密度稍高的物体。框架的线性轴承结构还支持上下换能器的间距快速调整，更换不同谐振频率的换能器时，无需重新设计固定结构，仅需滑动轴承座到对应位置后锁紧螺母即可完成适配，大幅提升了装置的场景适配能力。
