浸入式电加热超温保护装置结构设计

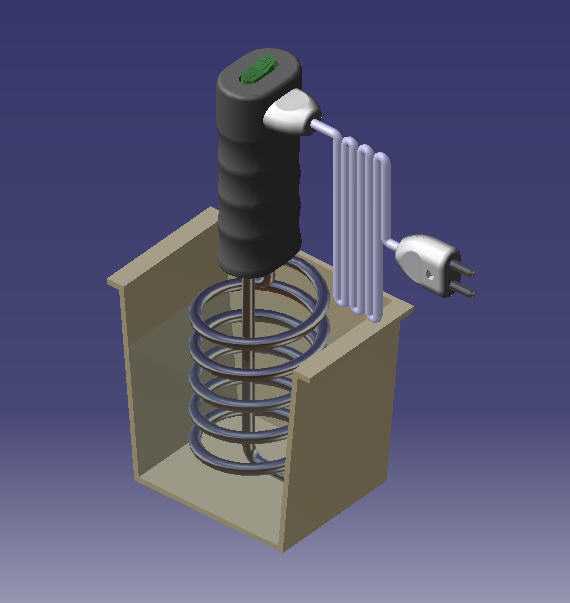

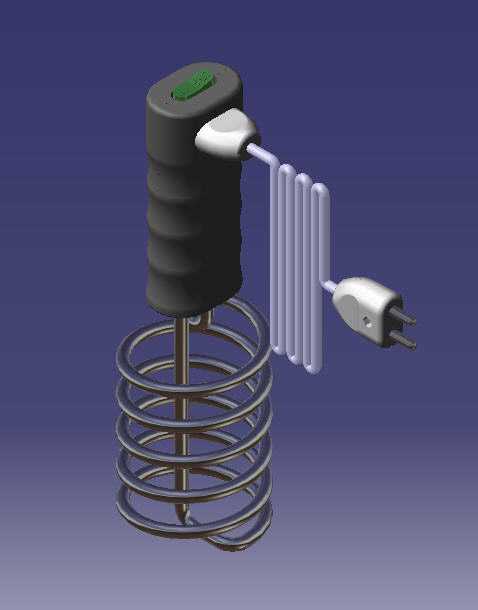

　　这款浸入式电加热超温保护装置，主要面向小型开式液体槽体的加热控温场景，常见于实验室小型水浴装置、小型商用恒温储液槽、简易工业清洗槽的配套加热单元，核心作用是在对槽内液体进行浸没式加热的同时，实时监测液体温度，避免液体干烧、超温引发的设备损坏或安全隐患。从结构组成来看，装置分为加热执行单元、温控触发单元、外接供电单元三个核心部分，加热执行部分采用螺旋盘绕的金属加热管，螺旋结构的设计一方面是在有限的浸入深度内最大化加热管与液体的接触面积，提升热交换效率，另一方面螺旋形态的刚性结构可以在无额外支撑的情况下保持形态稳定，避免加热管形变触碰槽壁引发局部过热。温控触发单元集成在加热管上方的黑色绝缘壳体内部，壳体采用耐温阻燃的工程塑料材质，

　　表面设置的复位按键用于超温触发断电后的手动复位，避免故障未排除时装置自动重启带来的风险，壳体与加热管的衔接处做了密封台阶设计，可防止液体溅入壳体内部损坏温控元件。外接供电部分采用带绝缘护套的电源线，电源线与壳体衔接处做了防弯折护套设计，减少日常移动、布线时线材弯折断裂的风险，电源线末端采用标准两插供电接头，适配常规民用及工业低压供电场景。设计过程中首先确定了加热组件的浸入边界，螺旋加热管的整体外径控制在适配常见10L以内方形槽体的内部尺寸，安装时加热管整体需完全浸没在液面以下，最低液面高度需覆盖加热管最上端的盘管位置，避免干烧；温控单元的壳体需完全置于槽体上方，不得浸入液体，壳体底部与槽体上沿预留至少10mm的散热间隙，

　　避免槽体传导的热量长期堆积影响温控元件的检测精度。结构细节上，加热盘管的中心设置了金属导温杆，导温杆上端直接连接温控单元内部的感温元件，相比将感温元件置于壳体内部的设计，导温杆可以直接伸入液体中心区域，更精准地捕捉液体实际温度，减少温度检测的滞后性，避免液体局部已经超温但温控单元未及时触发的问题。盘管的螺距经过匹配设计，既保证了液体可以在盘管间隙间自由对流，让槽内温度分布更均匀，也避免螺距过大导致相同高度下加热总长度不足、加热功率不达标的问题。在安装适配性上，该装置无需在槽体上开设固定安装孔，直接将加热盘管部分放入槽内、壳体搭放在槽体上沿即可使用，属于便携可移动的加热控温单元，适合需要频繁更换加热槽体、

　　或者无预留安装位的简易设备配套使用。结构设计时充分考虑了日常使用的维护需求，加热盘管采用光滑的金属表面处理，减少液体加热后产生的水垢附着，日常清理时仅需擦拭盘管表面即可；壳体采用上下扣合的装配结构，内部温控元件损坏时可拆开壳体更换元件，无需整体报废装置。需要注意的是，该装置的温控触发阈值为固定校准值，适配常压下水基液体的加热超温保护，不可直接用于易燃易爆液体、强腐蚀性液体的加热场景，使用时供电回路需匹配对应功率的过载保护装置，避免电流过载引发线路风险。
