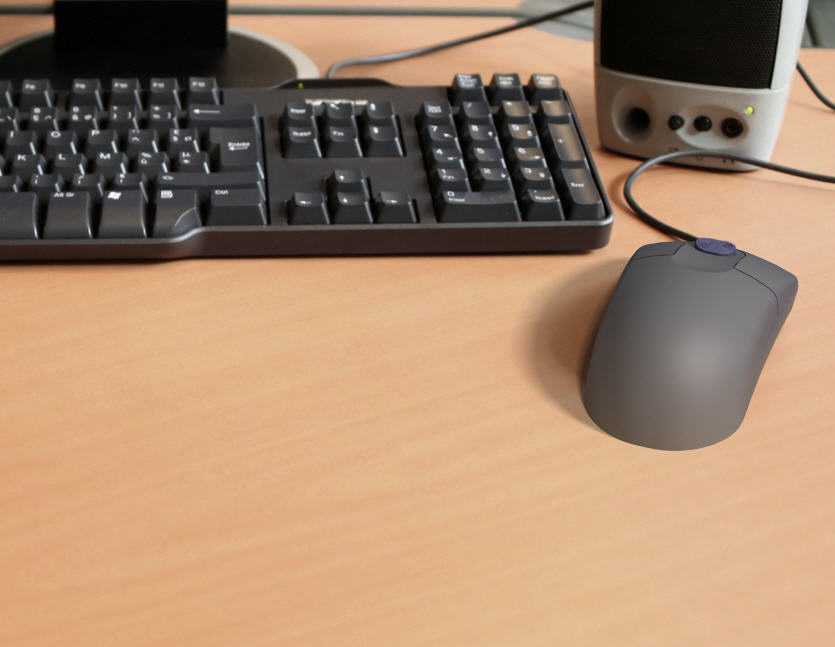

办公有线光电鼠标外观结构三维数模

　　这套鼠标三维数模完整还原了常规办公场景下有线光电鼠标的全结构细节，建模过程中优先考虑了日常桌面办公的实际使用工况，没有做过度的曲面夸张设计，所有弧度都贴合普通成年用户手掌自然放置的姿态，上盖最高点距离桌面基准面的高度控制在38mm左右，整体长度118mm，最大宽度62mm，属于常规中小手适配的尺寸范围，安装边界上预留了鼠标线出线位置的避让空间，出线口位于鼠标前端偏左位置，和桌面接触的底部三个脚垫位置都做了0.3mm的凸台设计，模拟实际脚垫粘贴后的高度差，避免使用过程中底部壳体直接摩擦桌面。

　　从实际应用场景来看，这类鼠标是桌面办公、工业控制操作台、普通家用电脑场景下最通用的输入外设，区别于电竞鼠标的多按键、高DPI可调设计，这款模型还原的是常规三键办公鼠标结构，仅保留左右按键与中间滚轮按键，没有额外的侧键设计，结构更简单，故障率更低，适合长时间高频次的常规点击操作，滚轮部分做了防滑纹理的细节建模，滚动行程的限位结构也在内部做了预留，实际生产中可以直接适配常规的机械编码器滚轮组件，不需要额外调整安装位。

　　设计思路上优先平衡了握持手感与内部元器件的排布空间，上盖曲面从掌心位置向前后两端做平滑过渡，尾部做了微微上翘的承托结构，用户手掌搭放时腕部不需要过度抬起，长时间操作不容易产生疲劳感，左右按键的触发区域做了1.2mm的下沉分模线，按键和上盖主体的间隙控制在0.2mm，既保证按键按压时不会和壳体产生卡滞，也避免间隙过大进灰影响内部电路。内部腔体的排布完全按照量产有线鼠标的元器件布局做了预留，中部位置预留了光电传感器的安装孔位，孔位距离底部基准面的高度严格匹配常规光电引擎的焦距要求，前端位置预留了USB线材的走线槽与线卡固定位，电池仓位置没有做预留，因为这款是有线供电设计，不需要额外放置电池，整体内部空间利用率达到85%以上，没有多余的冗余腔体，能有效控制壳体的材料用量。

　　安装边界方面，鼠标底部的螺丝柱位置都做了加强筋设计，四个螺丝柱的高度统一，装配时上下壳合拢后不会出现错位，脚垫粘贴位是三个独立的平面区域，分别位于前端左右两角和尾部正中，每个粘贴位的平面度公差在建模时就控制在0.05mm以内，保证脚垫粘贴后完全贴合，不会出现翘边导致鼠标移动时晃动。鼠标线的出线位置做了圆弧过渡的防护结构，避免线材反复弯折后出现线芯断裂的问题，出线口的内径做了4.2mm的尺寸设计，刚好适配常规直径4mm的鼠标屏蔽线，线卡位置的卡槽宽度和线材直径匹配，装配时线材卡入后不会出现拉扯导致的内部焊点脱开问题。

　　从结构功能特性来看，左右按键采用的是连体按键设计，按键根部做了0.8mm的薄壁弹性连接结构，按压行程控制在0.8mm左右，触发压力保持在60-70g的常规区间，既不会因为压力太轻导致误触，也不会因为压力过大长时间点击产生手指酸痛。滚轮位置的安装支架做了独立的卡位设计，滚轮两侧的轴座是对称结构，装配时不需要区分方向，编码器的安装位做了定位凸台，焊接好编码器的PCB板可以直接卡入凸台定位，不需要额外打胶固定，装配效率更高。底部的光电传感器孔位做了遮光围边设计，围边高度距离桌面0.5mm，既能避免环境杂光进入传感器影响定位精度，也不会因为围边过低摩擦桌面影响移动顺滑度。

　　建模过程中所有的曲面都做了曲率连续处理，没有出现曲面褶皱或者尖角问题，壳体的壁厚统一控制在1.8mm，符合常规ABS注塑的工艺要求，所有的转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的壳体开裂问题，分模线位置都做在了产品的侧面和底部，不会出现在用户握持接触的上盖表面，保证握持时的触感顺滑。内部的PCB板安装位做了三个定位柱，定位柱的直径2mm，和PCB上的定位孔间隙配合0.1mm，装配时PCB可以快速定位，不会出现偏移导致传感器位置不对的问题。
