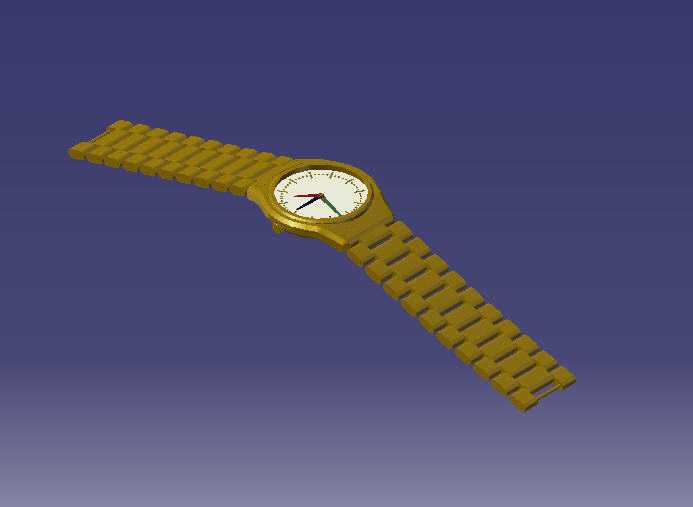

金属表带指针式腕表结构三维设计

　　日常穿戴计时场景中，腕表的结构合理性直接决定佩戴舒适度与走时稳定性，这款金属表带指针式腕表的三维建模，完全围绕实际佩戴与装配需求展开，没有多余的装饰性冗余结构。先从佩戴端的表带结构说起，整段表带采用逐节铰接的链节设计，每一节链节都做了等宽的矩形轮廓，边缘做了微小的圆弧倒角，避免佩戴时剐蹭衣物或皮肤，相邻链节之间通过隐藏式销轴连接，预留的转动间隙控制在0.1mm以内，既保证表带可以自然贴合手腕弧度弯折，又不会因为间隙过大出现链节松垮、夹汗毛的问题，整段表带展开后总长度适配常规成年男性手腕围度，末端的表扣位置预留了3个调节孔位，可以根据佩戴需求调整松紧，不需要额外增减链节就能适配大部分佩戴场景。再看表头部分的结构，

　　表壳采用一体化的圆形轮廓，厚度控制在10mm以内，不会因为过厚导致佩戴时卡袖口，表壳与表带的连接位置做了内嵌式的表耳结构，表耳间距与表带宽度完全匹配，装配时销轴可以直接贯穿表耳与表带端部的连接孔，不需要额外的转接配件，后期更换表带也能直接适配同宽度的通用金属或皮质表带。表盘部分的设计完全遵循读时清晰的实用原则，刻度采用简约的条形标识，没有多余的装饰纹路，三根指针分别对应时、分、秒计时，指针长度做了差异化设计，时针最短、秒针最长，转动时不会出现指针互相剐蹭的问题，指针与表盘之间预留了0.2mm的安全间隙，避免装配公差导致指针蹭到表盘影响走时。表镜采用平面设计，与表壳的连接位置做了台阶式密封槽，装配时可以放置密封圈，

　　满足日常防水的使用需求，表冠设置在表壳3点钟方向，大小适合手指捏持调校时间，表冠与表壳之间也预留了密封结构位置。建模过程中所有配合面都做了公差预留，金属链节的铰接孔同轴度控制在0.02mm以内，保证表带弯折时每一节都能顺畅转动，不会出现卡滞的情况；表壳内部的机芯安装腔做了统一的圆形腔体，尺寸适配常规的石英机芯安装尺寸，不需要额外定制机芯就能完成装配，降低生产端的配件采购成本。从实际应用角度看，这款结构既可以作为民用日常穿戴腕表的生产参考模型，也能作为穿戴类产品结构设计的教学案例，所有结构都没有采用异形非标零件，全部可以通过常规的冲压、机加工工艺完成生产，装配流程也符合现有腕表生产线的装配逻辑，不需要额外调整生产工装。

　　建模时特意还原了金属材质的质感表现，链节表面做了均匀的拉丝纹理处理，表壳边缘做了亮面倒角，既保留金属材质的质感，又不会因为全亮面设计容易留下划痕，日常佩戴的耐用性更强。另外在安装边界上，整表装配完成后最大外径为42mm，表带宽度为20mm，所有突出结构都没有超出表壳与表带的外轮廓，佩戴时不会出现勾挂衣物的问题，表耳的弧度做了向内收的设计，贴合手腕侧面的曲线，长时间佩戴也不会出现压痕。
