推拉式快速压紧夹钳结构设计

　　在工装夹具设计领域，手动快速压紧机构始终是小批量加工、工位辅助装夹场景里的核心功能部件，这类推拉式压紧夹的应用覆盖了从五金件焊接定位、木质工件胶合压合、电子元器件组装工位固定，到检具上的工件基准面压紧等诸多场景，相比螺纹旋紧的传统压块，它的操作行程更短，开合动作可以在一秒内完成，能大幅降低工位操作的辅助时间，在频繁拆装工件的流水工位上，这类夹钳的使用能让单工位装夹效率提升六成以上。

　　从结构功能上看，这款压紧夹采用了平面连杆的死点锁止原理，当操作手柄扳动到锁止位置时，连杆机构会越过运动死点，此时即使压紧端受到工件向外的反推力，机构也不会自行松脱，不需要额外增加锁止销或者紧固结构，完全依靠机械结构的几何特性实现锁止，可靠性远高于依靠摩擦力锁止的夹持结构。它的压紧执行端是横向推拉的导杆结构，和常见的垂直下压式夹钳不同，这种横向推拉的结构更适合安装在工件的侧向位置，不会占用工件上方的操作空间，在需要对工件上表面进行加工、焊接或者装配操作的工位上，这种结构的夹钳不会干涉作业工具的移动路径。

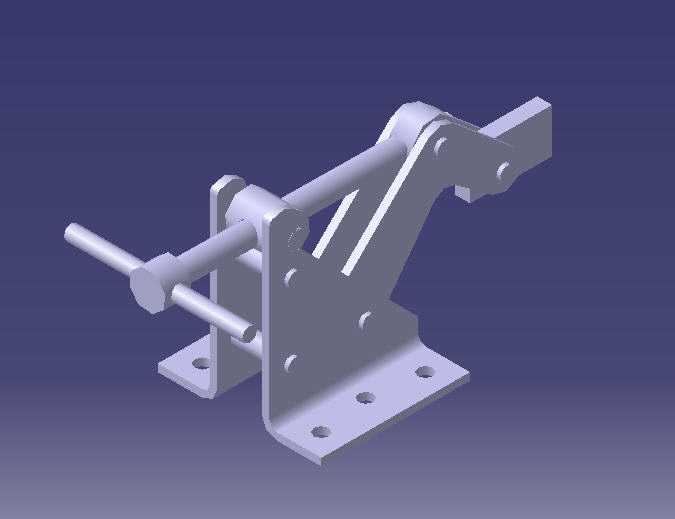

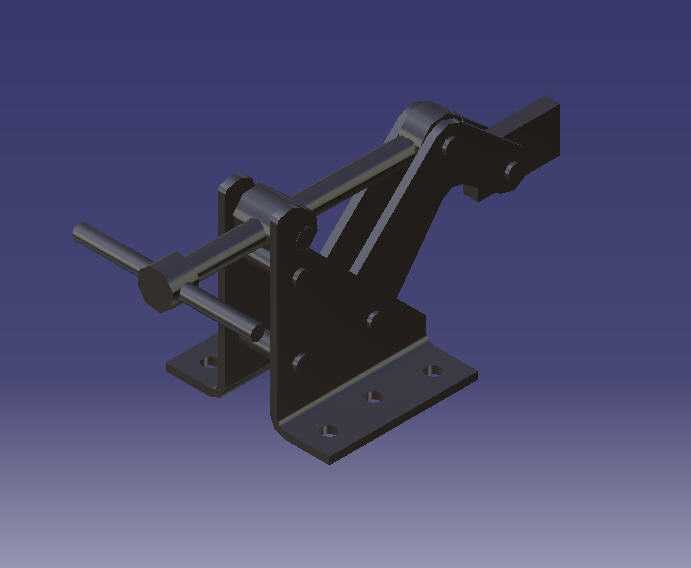

　　设计这款夹钳的三维结构时，首先要确认的是安装底座的孔位边界，底座采用带四个安装沉孔的平板结构，沉孔的尺寸适配常用的内六角圆柱头螺钉，安装孔的跨距按照标准夹钳的安装尺寸设计，能够直接替换市面上同规格的推拉式快速夹，不需要重新加工安装位。底座和主体支架采用一体折弯加筋的结构设计，在支架的受力转角位置设置了加强三角筋，避免反复扳动手柄时支架出现变形，导杆的导向部分设计了两个同轴的导向孔，两个导向孔的间距大于导杆直径的三倍，能够保证导杆推拉过程中不会出现卡滞，即使压紧端受到偏载力，导杆也不会出现别劲的情况。

　　导杆的前端没有设置固定的压头，预留了外螺纹连接位，实际使用时可以根据被压紧工件的接触面形状，更换橡胶压头、金属平压头或者异形压块，适配不同材质的工件，比如压紧木质或者塑料工件时可以换橡胶压头避免压伤工件表面，压紧金属加工件时可以换淬火钢压头提升耐磨性能。手柄部分采用了加长的力臂设计，按照杠杆比计算，操作人员只需要施加十公斤左右的扳动力，压紧端就可以输出上百公斤的压紧力，足够应对绝大多数工装装夹的压紧力需求，同时手柄的握持位置做了圆弧过渡，没有尖锐的棱角，长时间操作也不会磨伤操作人员的手掌。

　　在安装边界的考量上，这款夹钳在完全打开状态下，导杆的伸出长度比锁止状态长出四十毫米左右，设计工装时需要在夹钳的前方预留足够的退件空间，避免工件拆装时和伸出的导杆发生干涉。夹钳的整体高度控制在较低的范围，安装在工装台面上时不会突出过多，多个夹钳并排安装时的最小间距可以控制在八十毫米以内，适合在狭小的工装空间内密集布置。机构的所有铰接销轴都设计了防脱结构，销轴端部采用铆边处理，长期反复使用也不会出现销轴脱出、机构散架的问题，铰接孔的位置设计了微小的间隙配合，既保证转动灵活，又不会出现过大的旷量，避免压紧位置出现偏移。

　　从实际使用的工况适配来看，这款夹钳的所有受力部件都采用了碳钢材质，表面做了镀锌钝化处理，能够在普通的车间环境下长期使用不会生锈，不需要频繁的维护保养，铰接位置可以定期滴加少量润滑油，就能保证机构动作顺畅。它不适合用在有强烈冲击载荷的压紧场景，也不适合用在超过一百二十度的高温环境中，在常规的机加工辅助装夹、装配工位固定、焊接工件定位等场景下，这类夹钳的使用寿命可以达到数万次开合，完全能满足中小批量生产的工装使用需求。在建模过程中，所有的配合面都按照实际加工公差做了间隙预留，导杆和导向孔的配合采用H8/f7的间隙配合，铰接销轴和孔的配合采用H9/f8的间隙配合，完全符合机械加工的工艺要求，按照三维模型加工出的零件不需要额外修配就可以顺利组装，动作顺畅无卡滞。
