锥齿轮传动配套支撑固定支架结构

　　在中小功率传动的机械设备布局里，锥齿轮副的安装定位精度直接决定啮合侧隙、接触斑点的合理性，最终影响整套传动链的运转噪音、负载能力与使用寿命，这款支撑支架正是为正交布置的锥齿轮传动单元提供刚性安装基准的核心承载构件。从实际应用场景来看，这类支架常出现在小型机床进给箱、轻工包装设备的转角传动模块、自动化输送线的90度动力转向单元、小型农机的侧置传动机构中，承担着固定锥齿轮转轴、抵消齿轮啮合产生的径向与轴向载荷、隔绝运转振动传递的作用，避免齿轮轴在交变负载下出现挠曲变形，保证锥齿轮副始终处于设计要求的啮合位置。

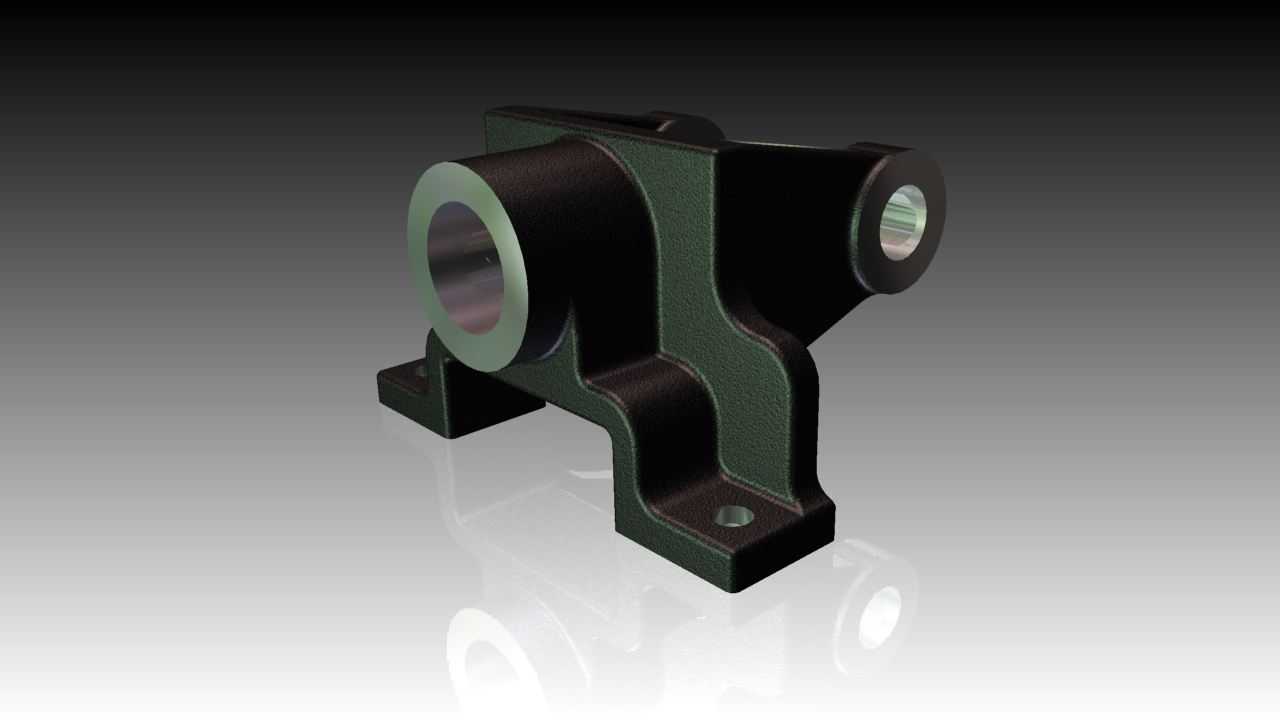

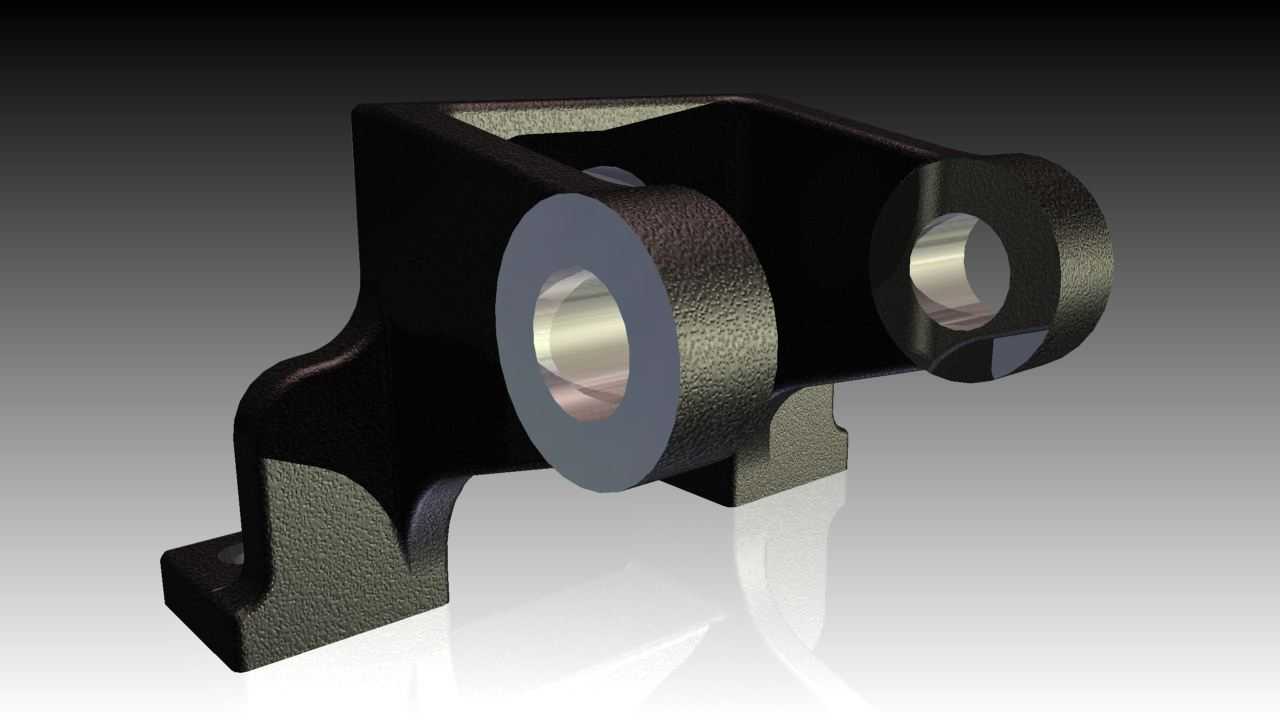

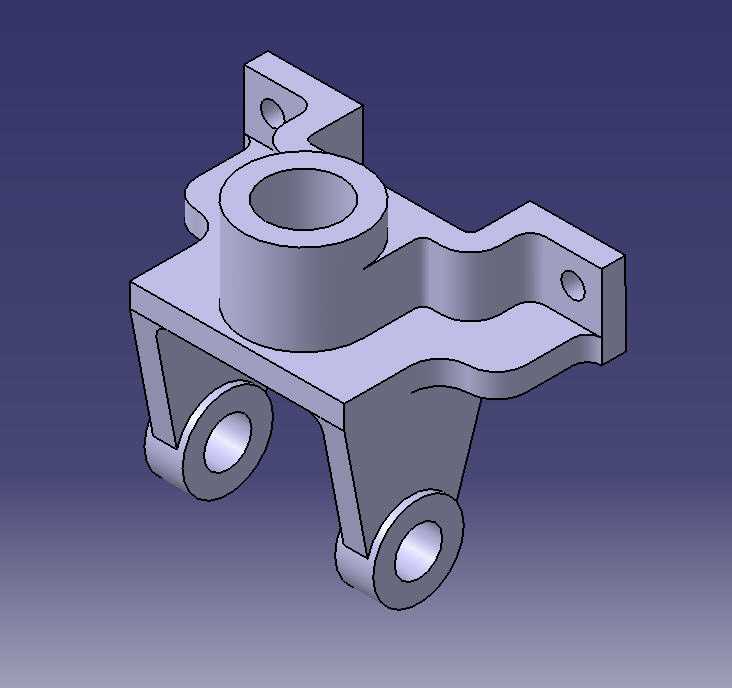

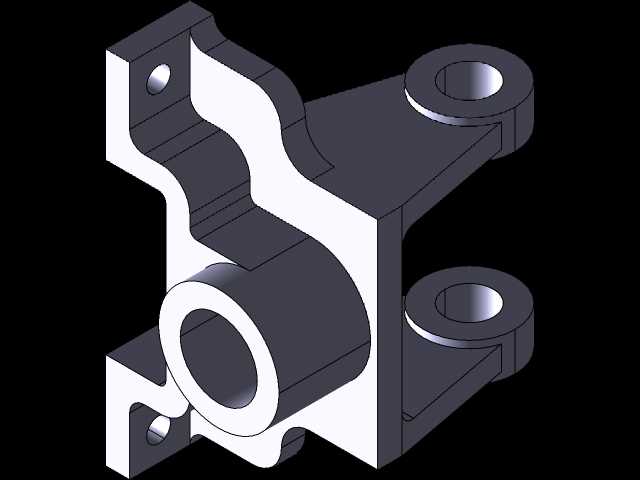

　　从结构功能特性来看，支架主体采用一体化铸造成型后机加工的工艺路线设计，上部的同轴通孔是锥齿轮主动轴或从动轴的主安装位，孔壁预留的加工余量可满足轴承位的公差要求，能够适配深沟球轴承或圆锥滚子轴承的压装需求，孔的轴向长度经过核算，可保证轴承压装后有足够的支撑跨距，减少轴端的挠度变形。上部向两侧延伸出的带孔安装耳，是支架与设备主机架的连接固定位，两个安装孔的中心距与主机架的预装螺柱位置严格匹配，安装面经过铣削加工保证平面度，锁紧后可避免支架在负载下出现位移。下部对称布置的两个带孔支耳，是辅助支撑或附属构件的安装位，可用于安装张紧轮、润滑管路固定座或是传动端的防尘端盖，支耳的孔位与上部主安装孔的位置度公差控制在0.05mm以内，保证附属构件安装后与主传动轴线的同轴度或平行度符合设计要求。

　　设计思路上，这款支架没有采用多余的装饰性结构，所有的几何造型都服务于力学性能与安装需求：主安装座与下部支耳之间设置的加强筋，沿着齿轮啮合时的载荷传递方向布置，能够在不增加过多壁厚的前提下大幅提升支架的整体刚性，避免支架在冲击负载下出现开裂；所有的转角位置都设计了铸造圆角，既符合铸造工艺的脱模要求，减少应力集中点，也能避免机加工和装配过程中出现锐边划伤的问题；支架的壁厚经过均匀化处理，相邻壁面的厚度差控制在2mm以内，可有效降低铸造过程中出现缩孔、缩松缺陷的概率，提升铸件的成品率。

　　从安装边界与尺寸适配的角度来看，上部主安装孔的孔径适配常用的20-30mm直径的齿轮轴，可满足传递1-5kW功率的锥齿轮副安装需求；两侧安装耳的孔位间距设计为通用的安装尺寸，可直接适配多数小型传动箱的预留安装位，不需要额外做转接板设计；下部两个支耳的孔中心与主安装孔的垂直距离经过反复校核，既保证有足够的操作空间用于轴承的压装与拆卸，也不会因为支臂过长导致支架整体刚性下降。实际装配时，需要先将轴承压入上部主安装孔，再装入锥齿轮轴组件，调整好齿轮啮合间隙后，通过两侧安装耳的螺栓将支架固定在主机架上，下部支耳可根据实际使用需求安装对应的附属构件，整个装配过程不需要做额外的修配工作，所有安装面的加工精度都能满足直接装配的要求。

　　在实际运转过程中，齿轮啮合产生的轴向力会通过轴承传递到支架的主安装孔端面，支架的端面设计了足够的承压面积，可避免长期负载下出现端面压溃的问题；支架的材质选用常用的灰铸铁材料，本身具备良好的减震性能，能够吸收齿轮运转产生的高频振动，降低整套设备的运转噪音。对于结构设计从业者来说，这类支架的建模过程需要重点关注各个安装孔的位置度约束、加强筋的载荷走向、铸造工艺的合理性，避免出现无法脱模、壁厚不均、应力集中的设计缺陷；对于设备选型人员来说，这款支架的安装尺寸具备较强的通用性，可直接替换同类型传动结构中的老旧支架，不需要对原有设备的安装位做改动，能够缩短设备维修与改造的周期。
