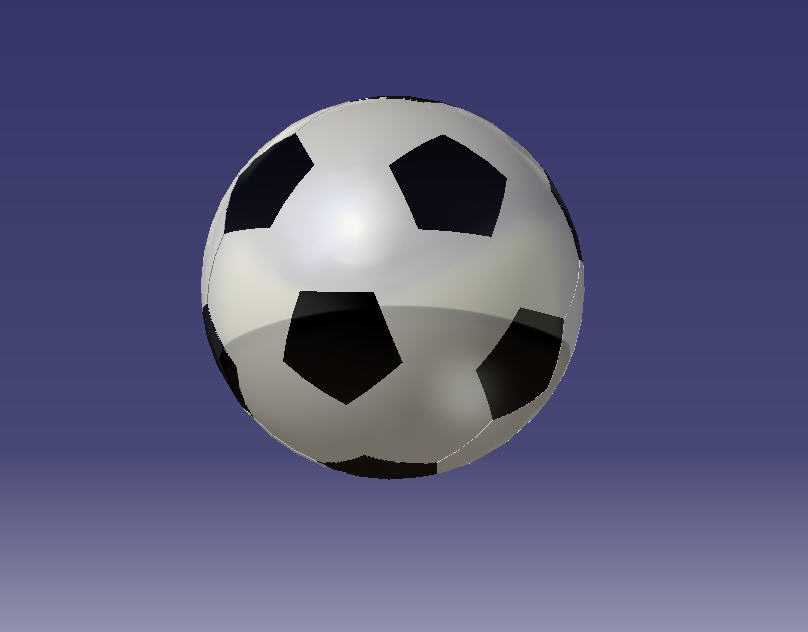

经典黑白拼块球面足球三维结构设计

　　做体育器材结构设计的同行大多接触过球形壳体的建模需求，这款经典黑白拼块足球的三维结构，刚好覆盖了球面分块、曲面拼接、壳体壁厚控制这类常见的工程设计要点，很多刚接触曲面建模的工程师也会拿这类结构练手，熟悉球面分割的拓扑逻辑。从实际应用场景来看，这类球面结构的设计逻辑不止用于足球生产，在球形压力容器分块拼装、游乐设施球形外壳、装饰类球形幕墙的结构设计中，都能复用这套分块拼接的思路，只是不同场景下对壁厚、拼接强度、曲面公差的要求存在差异。先从外形尺寸与安装边界来说，标准比赛用足球的圆周控制在680-710mm区间，折算成球面直径大概在216-226mm之间，建模时先确定基准球的直径参数，后续所有拼块的曲面都基于这个基准球面做偏移，

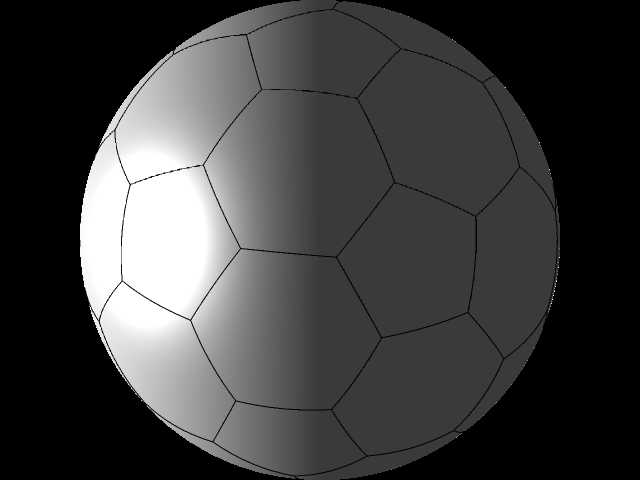

　　保证拼合后整体球面的圆度公差控制在1.5%以内，不会出现局部凸起或凹陷的问题。如果是用于生产开模的设计，还要考虑拼块边缘的缝合余量，每块拼块的拼接边要预留0.2-0.3mm的配合公差，避免缝合后出现拼缝错位。再说到设计思路，这款足球采用的是经典的12块正五边形、20块正六边形的拼接结构，也就是截角二十面体的球面拓扑结构，建模时不能直接用平面多边形拉伸后弯折，那样会导致拼块边缘无法完全贴合球面，正确的逻辑是先在基准球面上绘制五边形与六边形的投影轮廓，通过球面投影的方式把平面多边形的顶点映射到球面上，再提取每块拼块的曲面边界，做等距偏移生成壳体厚度，常规民用足球的壳体厚度在3-4mm之间，如果是用于特殊场景的硬质球形壳体，

　　壁厚可以根据受力需求调整到5-8mm。很多新手建模时容易犯的错误是直接把平面五边形六边形投影到球面上就开始加厚，忽略了拼块边缘的倒角处理，实际生产中不管是缝制足球还是硬质拼接球，拼块边缘都需要做15-20度的斜角处理，保证拼接时边缘能紧密贴合，不会出现缝隙过大的问题。从产品功能特性来看，这种分块结构的优势在于能把复杂的球面拆解为多个近似平面的拼块，大幅降低生产加工的难度，不管是皮革裁切还是塑料注塑，平面或小曲率的拼块加工难度远低于整体成型的球形壳体；同时分块结构能让球体在受冲击时通过拼块间的微小形变分散冲击力，提升整体的抗冲击性能，不会像整体薄壳球体那样受单点冲击就出现凹陷破裂。在实际建模过程中，还要注意拼块的排布对称性，

　　五边形拼块的每个边都要和六边形拼块衔接，不能出现两个五边形直接相邻的情况，这是截角二十面体结构的核心拓扑规则，一旦排布错误，拼块就无法在球面上闭合。另外如果是做运动仿真用途的模型，还要给球面赋予合适的摩擦系数、弹性模量参数，模拟足球在不同接触面的滚动、反弹特性，这部分参数要匹配实际使用的材料，比如PU材质的足球和PVC材质的足球，表面摩擦系数和弹性恢复率都有明显差异，做运动分析时不能统一赋值。很多做体育器材仿真的工程师会忽略拼块接缝处的结构特性，实际足球的接缝是凸起于球面的，这部分凸起会影响足球飞行时的空气动力学特性，做高精度仿真时需要把接缝的凸起结构做出来，凸起高度大概在0.5-1mm之间，沿着拼块边缘均匀分布。从结构强度的角度考虑，拼块的壁厚不是完全均匀的，在拼块的中心位置可以适当减薄，边缘拼接位置因为要承受缝合或粘接的拉力，需要适当加厚0.5-1mm，避免拼接位置出现撕裂。如果是用于展示类的模型，不需要考虑生产开模的公差，可以适当简化边缘的倒角和壁厚变化，但是要保证球面的整体圆度和拼块的排布准确性，不能出现五边形六边形比例失调的问题。另外在做装配设计时，所有拼块的配合基准都要以球心为原点，保证每个拼块的定位基准统一，装配时不会出现错位，后续如果要调整球体直径，只需要修改基准球的参数，所有拼块就能跟着联动更新，提升模型的可修改性。
