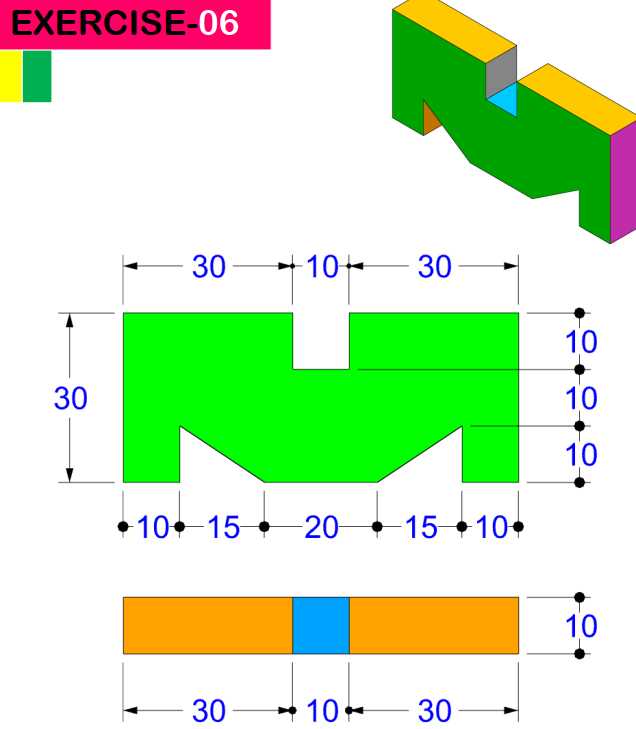

阶梯异形连接块结构建模练习作品

　　本次建模的阶梯异形连接块，属于机械结构中常见的异形定位连接构件，这类构件常出现在自动化输送线的工位定位模组、工装夹具的可调连接座、小型检测设备的支撑转接部位，区别于标准型材的规则截面，这类异形块需要根据实际安装空间做定制化的截面裁切，保证在有限的安装边界内同时完成承载、定位、避让三个核心功能。从实际应用场景来看，这类零件多使用在设备内部空间局促的位置，比如视觉检测工位的传感器安装转接、小型冲压设备的料道侧挡定位、非标工装的层级支撑座，常规的角码、标准连接块无法同时满足多面安装的高度差要求，也无法避开相邻运动部件的运动轨迹，因此需要做定制化的实体结构设计。从设计思路上看，建模时首先要确定安装基准面，零件底部的平整端面是核心安装基准，

　　需要保证平面度公差在0.05mm以内，确保和安装基板贴合时不会出现翘曲，避免连接后出现应力集中；上部的阶梯落差是根据相邻部件的高度差确定的，左侧高出台阶的高度需要匹配被支撑零件的安装高度，右侧下沉的平面则是为了避让上方运动的拨叉结构，中间的斜向过渡面不是随意设计的造型，而是为了减少零件的应力集中点，同时避免零件边缘和运动的线缆、气管发生剐蹭，斜角的角度经过反复调整，既保证了结构强度，也留出了足够的走线空间。从外形尺寸与安装边界来看，零件整体为等厚实体结构，厚度方向的尺寸根据安装位的空间预留确定，保证安装后不会突出设备的安全防护边界，各个安装面的螺孔位置需要和相邻零件的安装孔位完全同轴，建模时需要同步考虑装配公差，

　　孔位的位置度公差控制在0.1mm以内，避免装配时出现无法对位的问题；零件的棱边全部做了0.5mm的倒角处理，一方面是去除加工后的毛刺，避免安装时划伤操作人员，另一方面也减少零件在装配过程中和相邻零件发生磕碰导致的尺寸变形。从功能特性上看，这个零件不需要做复杂的曲面加工，采用常规的铣削工艺即可完成加工，材料可根据实际承载需求选择6061铝合金或者Q235钢，承载要求不高的场景下也可以使用POM材质做轻量化设计，降低整体模组的重量；零件的两个阶梯平面上都预留了安装孔位，可以同时连接两个不同高度的零件，中间的过渡斜面可以作为走线的导向面，让设备内部的线缆顺着斜面排布，避免线缆悬垂被运动部件拉扯。建模过程中需要注意实体的拔模角度，

　　如果是采用注塑工艺批量生产的话，需要在垂直于脱模方向的面上添加1度的拔模斜度，保证零件可以顺利脱模，如果是采用机加工单件生产则不需要额外添加拔模角，直接按照最终尺寸建模即可；另外要注意各个面的相交处不能出现零厚度的几何错误，避免后续导出工程图或者做有限元分析时出现计算错误，实体的所有壁厚都保持均匀，避免加工时出现应力变形。这类异形连接块虽然结构不算复杂，但却是非标设备设计中最常遇到的定制零件，很多刚入行的结构工程师容易忽略安装边界的避让问题，直接套用标准块的尺寸，导致装配时出现干涉，建模时需要提前把相邻部件的运动包络体调入装配体做干涉检查，确认零件的所有外表面都在安全边界以内，同时要考虑加工的工艺性，避免出现内部直角无法加工的结构，所有内角都要预留和铣刀半径匹配的圆角，减少后续加工的工艺难度。
