带腰型槽U型弯折连接固定座结构

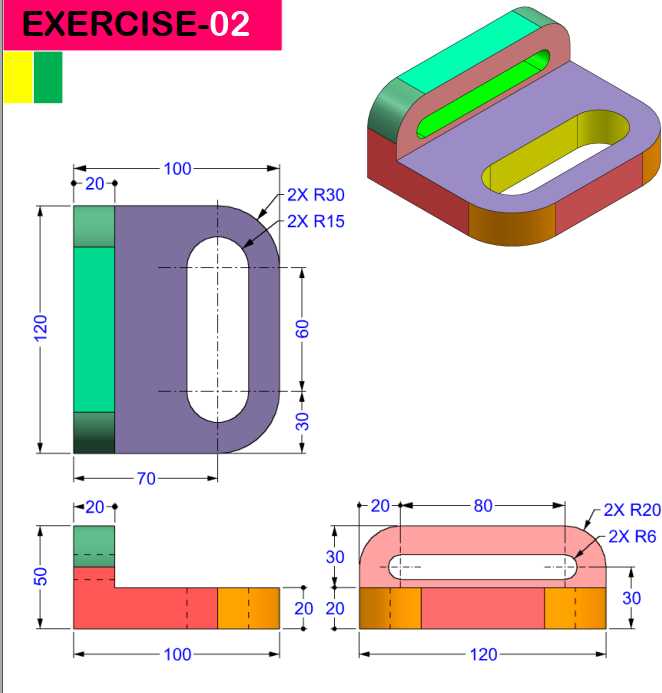

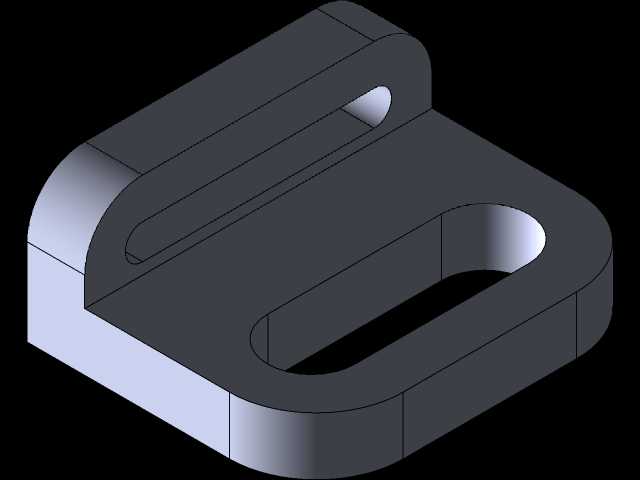

　　这款弯折结构的连接固定件，在轻工输送线侧边导向、小型设备台面附件固定、工装夹具快换模块的安装场景中十分常见，很多现场做设备改造的工程师都接触过类似结构，只是不同工况下的尺寸、弯折半径、槽宽会根据实际安装需求做调整。从结构本身来看，底部的平直安装面是整个零件的承载基准，加工时需要保证平面度控制在合理范围内，避免安装后出现翘曲，导致固定的附件出现位置偏移，影响整条线的运行精度。底部开设的通长腰型槽，主要是为了适配安装孔位的加工误差，现场安装时可以沿着槽的长度方向微调零件的固定位置，不用重新在安装基板上扩孔或者重新钻孔，能大幅缩短现场调试的时间，尤其是在老设备改造的场景下，原有基板的孔位往往和新设计的零件孔位存在偏差，

　　腰型槽的余量设计就能很好地消化这类误差。上部的U型弯折结构，和底部安装面形成了一个开放式的卡槽空间，这个空间既可以用来穿装圆形杆件、扁条状的导向条，也可以作为挂接结构承托小型的料盒、传感器安装支架，弯折处的圆角过渡是结构设计里必须注意的细节，直角弯折的话，钣金加工或者机加工后容易在弯折处产生应力集中，长期受交变载荷的情况下容易出现开裂，合理的圆角半径既能提升零件的结构强度，也能降低加工时的刀具损耗，避免弯折处出现毛刺、微裂纹等缺陷。零件两侧的圆弧收边，一方面是为了去除锐边，防止安装调试的时候划伤操作人员，另一方面也能减少零件和相邻运动部件之间的剐蹭，比如输送线上的工件经过固定座旁边时，圆弧边不会勾住工件的外包装或者边缘，

　　避免卡料的情况发生。从安装边界来看，这类零件的整体高度不会设计得过高，避免固定后上部的挂接部件重心过高，出现晃动，底部安装面的宽度要大于上部弯折结构的宽度，保证固定后的支撑稳定性，腰型槽的两端要保留足够的实体边距，不能因为开槽过大导致安装面的结构强度不足，螺栓锁紧的时候出现边缘开裂的问题。设计这类零件的时候，首先要明确实际挂载的载荷大小，如果是用来承托较重的导向组件，就要适当增加零件的壁厚，同时调整弯折处的圆角半径，必要时可以在弯折处增加加强筋结构；如果只是用来固定小型的传感器支架或者走线卡扣，就可以适当减小壁厚，控制零件的整体重量，降低材料成本。上部U型槽的开口尺寸，要根据穿装的杆件或者附件的尺寸来确定，保留合理的配合间隙，

　　间隙太小会导致附件装拆困难，间隙太大则会出现固定后晃动的问题，影响定位精度。很多新手工程师在设计这类结构的时候，容易忽略安装螺栓的操作空间，腰型槽的位置要留出足够的扳手操作空间，避免螺栓锁紧的时候扳手和上部的弯折结构产生干涉，导致无法顺利锁紧，实际建模的时候要模拟螺栓、扳手的操作路径，确认整个安装过程没有结构干涉。另外，零件的表面处理也要根据使用场景来选择，在普通的室内设备上使用，做常规的喷塑或者发黑处理就能满足防锈需求；如果是在潮湿或者有腐蚀性的工况下使用，就要选择镀锌或者不锈钢材质，提升零件的耐腐蚀能力，延长使用寿命。这类结构看似简单，但是每一处尺寸的设计都和实际使用场景紧密相关，没有多余的结构，每一个弯折、每一个槽型都有对应的功能作用，是机械结构设计里非常典型的实用型连接件，很多复杂的设备结构，都是由这类基础的连接固定件组合搭建而成，把这类基础零件的设计逻辑摸透，才能在更复杂的结构设计中兼顾实用性、加工性和安装便利性。
