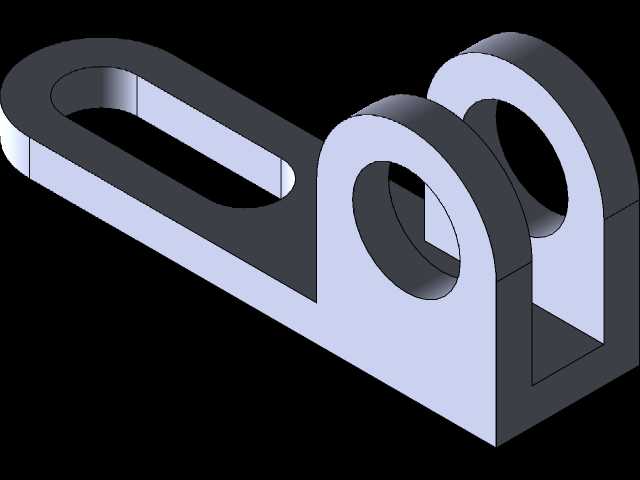

双铰接耳带长槽安装固定支座结构

　　这类带长槽的双铰接耳支座，在轻工输送线、小型自动化工位的摆臂连接环节应用十分普遍，很多需要小幅调整安装位置的铰接传动点位，都会用到这类结构件。从实际使用场景来看，它主要承担两个核心功能：一是作为摆臂、连杆类构件的回转支撑基座，两个带同轴孔的铰接耳，用来穿装铰接销轴，给相连的摆动构件提供稳定的回转支点，耳板的厚度经过受力核算，能够承受常规工位摆臂往复摆动带来的径向载荷，避免长期使用出现耳板变形、销轴卡滞的问题；二是通过本体上的长条形安装槽，实现安装位置的横向微调，很多现场安装时，机架的焊接孔位难免存在几毫米的位置偏差，或者调试阶段需要调整摆臂的初始行程位置，这时候不用重新加工机架孔位，只需要松掉穿过长槽的安装螺栓，顺着槽的方向调整支座的固定位置，就能适配安装或者调试的需求，大幅降低现场整改的工作量。

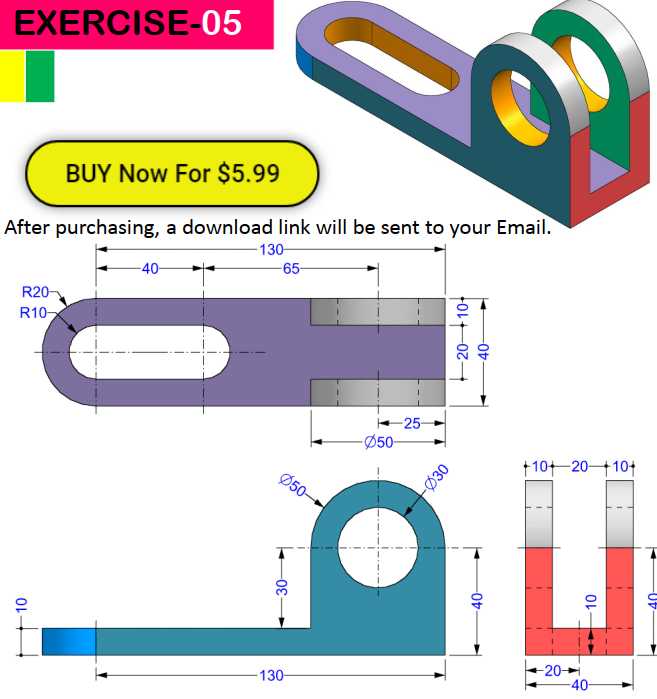

　　从设计思路上看，这个零件的结构完全是围绕功能需求排布的，没有多余的冗余结构。首先是铰接耳部分，两个耳板的内孔同轴度是核心尺寸要求，建模的时候需要先确定铰接孔的中心轴线，再以此为基准拉伸耳板实体，耳板的外轮廓做了和内孔同心的圆弧过渡，一方面是消除直角处的应力集中，避免摆臂受冲击载荷时耳板根部出现开裂，另一方面也能减少零件的整体重量，同时避免尖锐边角在安装调试时划伤操作人员。支座的本体部分采用等厚度的板状结构，和两个铰接耳做成一体化结构，省去了额外的拼接装配环节，整体刚性更好，长槽的开设方向和两个铰接孔的中心连线平行，这样调整位置的时候，铰接点的移动方向刚好和摆臂的长度方向适配，不会改变摆臂的初始摆动平面。长槽的两端做了半圆过渡，和安装螺栓的外径匹配，避免槽端出现应力集中，同时槽的宽度比常用的安装螺栓大0.2到0.5毫米，既保证螺栓能顺利穿入，又不会因为间隙过大导致固定后支座出现晃动。

　　从安装边界来看，这个零件的整体厚度均匀，安装时贴合在机架的安装平面上即可，不需要额外的沉孔或者定位凸台，对安装面的平面度要求不高，普通的型材表面或者焊接后的钢板表面都能满足安装要求。铰接孔的内径和常用的标准销轴尺寸匹配，不需要定制特殊规格的销轴，后期维护更换配件十分方便。零件的整体外形没有复杂的曲面，不管是采用机加工方式直接下料制作，还是开模做压铸、注塑件，都能很方便地实现量产，加工成本很低。在实际建模过程中，这类零件的建模逻辑也很清晰，先绘制本体的截面轮廓，拉伸得到基础实体，再绘制铰接耳的轮廓拉伸合并，之后切除出铰接内孔和安装长槽，最后对所有的锐边做小尺寸的倒角处理，避免加工后留下锋利的毛边。需要注意的是，两个铰接耳的内孔必须保证同轴，否则穿装销轴的时候会出现卡滞，长期使用还会出现销轴和孔的偏磨，缩短零件的使用寿命，建模完成后需要重点核查两个孔的同轴度公差，以及长槽的对称度公差，确保加工出来的零件能直接装配使用，不需要二次修配。另外，支座本体和铰接耳连接的根部位置，做了小尺寸的圆角过渡，这个细节很容易被忽略，但实际使用中这个位置是应力集中的高发区，尤其是摆臂承受突发冲击载荷的时候，直角根部很容易出现裂纹，加了圆角过渡之后能大幅提升结构的抗疲劳性能，延长零件的使用寿命。
