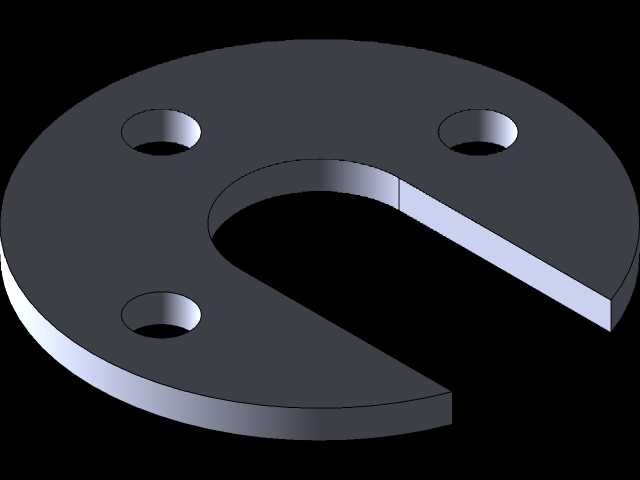

带缺口三孔圆形安装定位垫片结构

　　在工业装配场景里，这类带开口的圆形垫片常出现在需要侧向装拆、无需完全拆卸贯穿轴件的工位上，比如传感器安装支架的调整环节、管线固定座的快装结构里，不用把整根轴或者螺杆完全抽出，就能从侧向卡入安装位，大幅缩减设备维护、工位调整的拆装时长，尤其适合空间局促、周边管线密集无法预留完整轴向拆装空间的设备内部安装场景。从结构功能来看，三个沿圆周均匀分布的通孔是安装锁紧位，使用时对应穿过螺栓或者定位销，将垫片压紧在两个被连接件之间，开口的设计让垫片可以避开中间的轴类或者杆类零件，既可以起到调整装配间隙的作用，也能作为轴向的限位挡片，限制轴件的窜动行程，同时分散锁紧螺栓的压紧应力，避免被连接件的接触面因为局部压强过大出现压痕、变形的问题。

　　设计这类零件的时候，首先要确认开口的宽度尺寸，必须大于需要避让的轴件外径，保证侧向装入时不会和轴件发生干涉，同时开口的边缘要做倒角处理，避免装入时刮伤轴件表面的镀层或者加工面；三个安装孔的中心圆直径要和配对安装的法兰、支架孔位完全匹配，孔位的角度公差需要控制在合理范围内，避免安装时螺栓无法顺利穿入；垫片的厚度要根据实际需要承受的压紧力、需要调整的间隙尺寸来确定，太薄容易在锁紧时发生翘曲变形，太厚则会占用过多的轴向安装空间，影响整体装配尺寸链。从安装边界来看，这类垫片的外圆直径要小于周边安装位的避让空间，避免和周边的其他零件发生运动干涉，三个安装孔的孔径要比配套螺栓的公称直径大0.2到0.5毫米，预留一定的安装调整余量，

　　同时孔的边缘要做去毛刺处理，防止螺栓穿入时被毛刺卡滞，也避免毛刺脱落进入设备内部造成多余物风险。实际应用中，这类垫片常配合传感器的安装支架使用，在需要微调传感器轴向位置的工位上，增减垫片的数量或者更换不同厚度的垫片，就能快速调整传感器的感应端面和被测件之间的距离，不用反复拆装整个传感器支架，调整到位后直接锁紧三个螺栓即可完成固定，开口的结构让调整过程中不需要把传感器的连接导线完全拆开，也不用抽出贯穿的安装轴，大幅提升现场调试的效率。另外在设计建模的时候，要注意开口处的两个端面和垫片平面的垂直度，避免安装后出现偏斜，导致垫片和被连接件的接触面贴合不紧密，锁紧后出现应力集中的问题；垫片的两个大平面要保证平面度要求，

　　压紧后能完全贴合在接触面上，保证受力均匀，如果是用于有防松要求的工位，还可以在垫片的接触面上加工细密的防滑齿纹，增大接触面的摩擦力，避免设备运行过程中因为振动导致螺栓松动，垫片移位失效。这类零件虽然结构简单，但是在很多快装、需要频繁调整的设备工位上是不可或缺的小零件，设计时需要充分考虑现场的拆装空间、配对零件的尺寸公差、实际承受的载荷情况，不能只按照理论尺寸建模，要预留合理的装配公差和调整余量，才能保证实际生产装配时的顺畅性，也能保证零件在长期运行过程中的可靠性，不会因为振动、受力变形出现失效的问题。
