带座通孔铰接支撑座结构练习模型

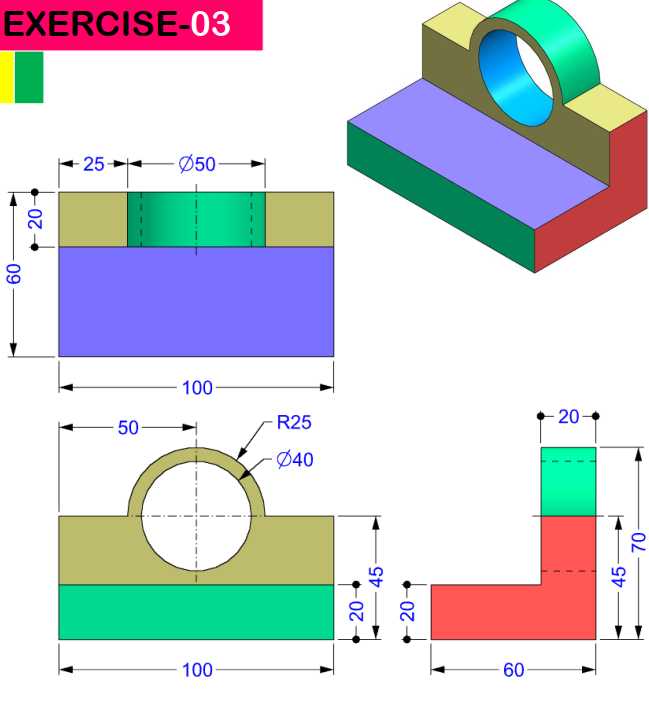

　　这类带座铰接支撑结构在轻工输送线、小型工装夹具、非标自动化设备的铰接点位应用十分普遍，核心作用是为穿装的铰接轴提供稳定的径向支撑，同时通过底部的安装基面实现与设备机架的可靠固定，避免铰接部位在往复摆动、载荷传递过程中出现偏移、松脱的问题。从结构设计逻辑来看，整个零件采用一体化成型思路，没有额外的拼接装配结构，能有效减少装配累计误差，提升整体刚性。底部的安装基座总长度控制在100mm，总厚度20mm，基座宽度方向与上部支撑结构保持齐平，安装时可直接贴合在设备的安装平面上，通过基座两端预留的安装孔位完成固定，安装边界清晰，不需要额外做让位加工，适配多数常规型材机架的安装尺寸。上部的铰接支撑部分采用半拱式抱合结构，内孔直径为40mm，

　　外圆弧半径为R25mm，支撑部位的总高度从基座上表面算起为45mm，其中内孔中心距离基座上表面的高度为25mm，这个高度设计预留了足够的铰接摆动空间，避免配套的铰接摆臂在转动过程中与基座表面发生剐蹭。基座侧边的L型定位凸台总长度60mm，总高度70mm，其中横向伸出长度20mm，竖向段的分层厚度分别为20mm、25mm，这个凸台结构主要用于安装时的侧向定位，不需要额外打定位销就能快速找准安装位置，降低现场装配的调校难度。上部的通孔轴向总长度为50mm，通孔两端做了轻微的倒角处理，方便铰接轴的穿装，也能减少轴件穿入时的刮屑问题。整个零件的壁厚设计保持均匀，基座与上部支撑结构的过渡位置做了圆弧过渡处理，避免应力集中，

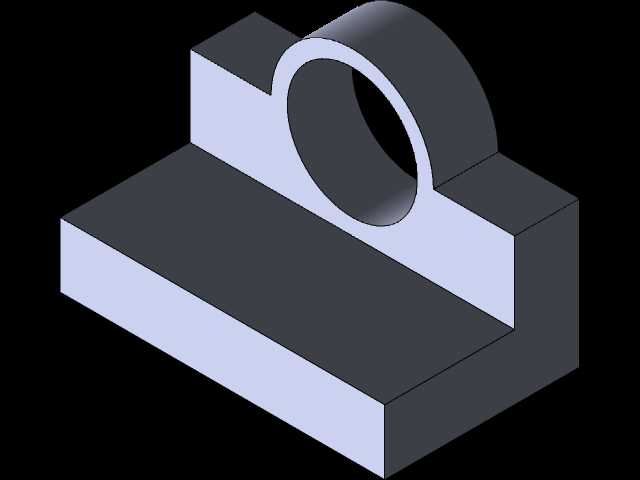

　　在承受径向载荷时能均匀分散应力，减少长期交变载荷下的开裂风险。从建模逻辑来看，这个结构非常适合作为基础建模练习素材，涵盖了拉伸凸台、拉伸切除、圆弧绘制、尺寸约束、倒角等基础建模操作，能帮助初学者快速掌握从二维工程图到三维模型的转换思路，理解尺寸链的对应关系。在实际工程应用中，这类结构可以根据实际载荷需求调整材质，轻载场景下可以采用铝合金材质做阳极氧化处理，兼顾轻量化与防锈能力，中载场景下可以采用45号钢做调质处理，提升结构强度，铰接孔内还可以根据耐磨需求加装铜套或者直线轴承，提升铰接部位的使用寿命。安装时需要注意基座安装面的平面度，如果安装面存在翘曲，会导致上部铰接孔的同轴度出现偏差，加剧轴件的磨损，因此固定时需要对角锁紧安装螺丝，

　　避免单边锁紧导致的基座变形。这类支撑座通常搭配同直径的铰接轴、限位挡圈使用，组成完整的铰接副，广泛应用在小型翻盖机构、摆臂驱动机构、可调角度工装的转动点位，相比分体式的轴承座结构，一体化的设计占用安装空间更小，安装调校更便捷，适合安装空间紧凑、载荷适中的应用场景。结构上没有多余的冗余设计，所有尺寸都围绕安装便捷性、铰接转动空间、结构刚性三个核心需求设定，没有不必要的装饰性结构，完全符合工业零件的功能优先设计原则。
