传感器配套带卡槽轴类连接结构件

　　在工业传感检测单元的装配链路里，这类带卡槽的轴类结构件是承担定位与扭矩传递的核心小构件，很多一线做设备改造的结构工程师都接触过类似零件——它不是独立功能件，却直接决定了传感器安装后的同轴度、抗偏移能力，以及长期运行下的连接可靠性。从实际应用场景看，这类零件常出现在光电式、磁电式转速传感器的安装配套结构里，也会用在位移传感器的触发端传动链路中，比如自动化生产线的工位计数检测点、旋转设备的转速反馈端、精密滑台的位置触发机构，都能见到这类结构的身影。它的核心作用是实现传感器检测端与被测运动部件的无间隙连接，避免传动间隙带来的检测误差，同时通过自身的卡槽结构完成周向定位，防止运行过程中连接部位出现相对转动，导致检测信号丢失或相位偏差。

　　从功能特性上拆解，这个结构件的设计完全围绕传感检测的精度需求展开：主体的阶梯轴段用来匹配不同内径的安装衬套，大直径的圆盘端是轴向定位基准面，装配时这个端面会贴紧传感器安装座的基准面，通过端面配合控制轴向安装尺寸，保证传感器检测头与被测触发件的间隙处于设计允许范围内；轴身上开设的通槽是核心功能结构，一方面这个槽可以嵌入传动销，实现与被测转轴的周向固定，传递低扭矩的旋转运动，另一方面槽的侧壁做了微小的倒角处理，装配时可以引导销件顺利滑入，避免过盈装配带来的零件变形；轴端的半圆缺口是辅助定位结构，当零件穿入安装孔后，这个缺口可以配合止动螺钉实现二次防转，哪怕设备运行中出现小幅振动，也不会出现连接松动的问题。

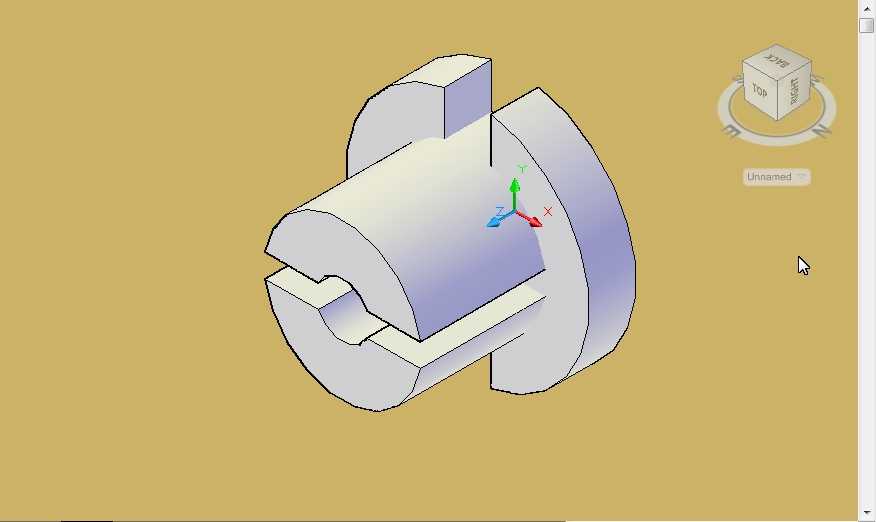

　　做这类零件的三维建模时，首先要明确安装边界的约束条件：圆盘端的外径要小于传感器安装座的沉孔直径，单边预留0.1-0.2mm的装配间隙，避免装配时出现卡滞；轴段的长度要根据安装座的壁厚、衬套厚度、检测端的伸出量综合计算，保证装配后轴端不会顶到传感器内部的敏感元件，同时也不会因为伸出量不足导致传动脱开；卡槽的宽度尺寸要和配套的传动销做公差匹配，一般采用H7/h6的间隙配合，既保证传动过程中无明显旷量，又能在检修时顺利拆卸。建模过程中要特别注意各段轴的同轴度公差，因为这类零件是旋转运动件，同轴度偏差超过0.02mm就会导致运行时出现径向跳动，直接影响传感器的检测精度，严重时还会磨损传感器的内部轴承。

　　从实际选型适配的角度看，这类结构件不需要承受大载荷，所以材质一般选用45号钢做表面发黑处理即可，不需要做额外的淬火硬化，除非是用在高转速、高频振动的工况下，才会考虑选用不锈钢材质提升抗疲劳性能。设计时还要注意圆盘端面的平面度要求，因为这个面是轴向定位基准，如果平面度超差，装配后轴段会出现倾斜，导致检测端的旋转中心与被测轴中心不重合，带来周期性的检测误差。另外，轴身上所有的棱边都要做0.2mm的倒角处理，一方面是去除加工毛刺，避免装配时割伤安装人员的手，另一方面也能引导零件顺利穿入安装孔，提升装配效率。很多新手工程师在做这类小零件时容易忽略细节公差，比如把卡槽的位置尺寸标得过于随意，结果装配时发现传动销无法对齐，或者轴向尺寸留得过长，导致传感器被顶坏，这些都是实际工程中经常遇到的问题，所以建模时就要把装配链路里的所有相邻零件的尺寸边界都考虑清楚，不能只盯着单个零件的结构画。
