带双安装座的立式铰接支撑构件

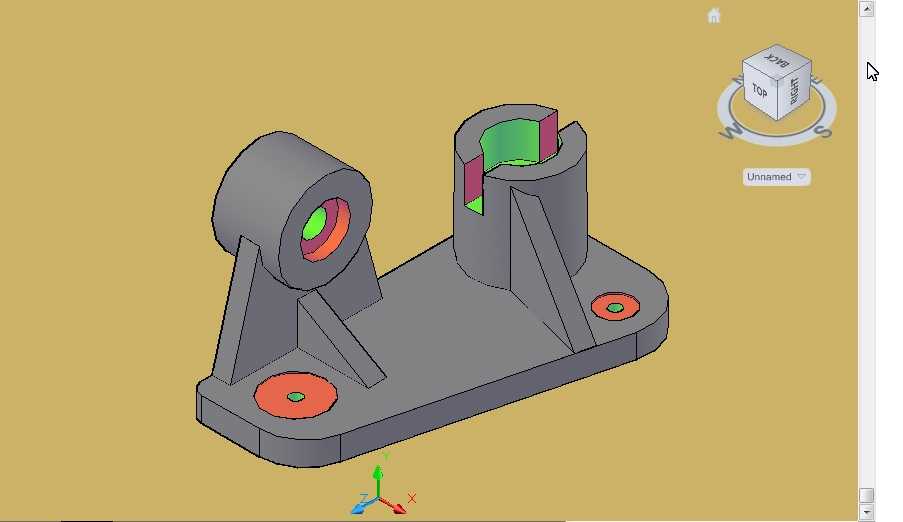

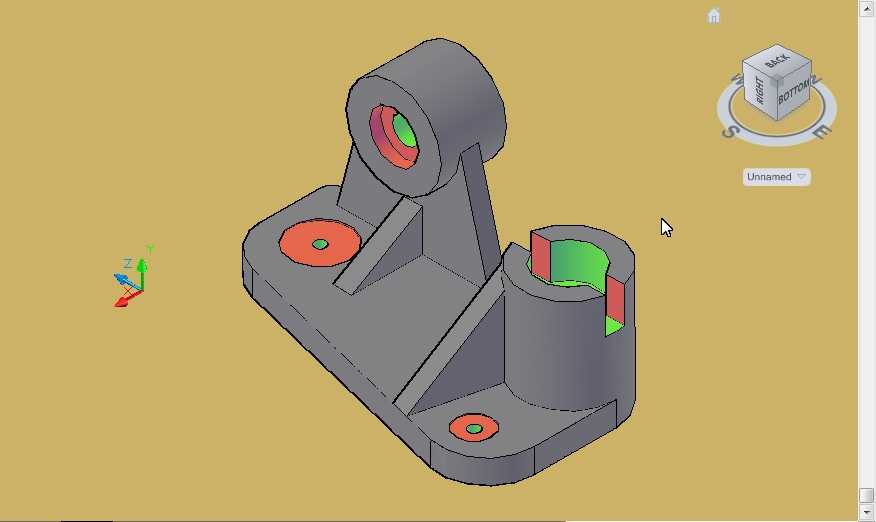

　　该支撑构件属于传感器配套安装类机械结构件，主要应用在工业检测工位的传感器固定场景，可适配光电式、接近式等多类外置传感器的安装需求，在自动化生产线的工件到位检测、位置反馈环节中承担传感器的承载与角度定位作用，也可用于小型工装夹具的铰接支撑部位，实现检测端或执行端的小范围角度调整。构件整体采用一体化铸造成型后机加工的工艺思路设计，底部为带两个沉头安装孔的矩形安装底板，沉孔设计可让内六角螺栓安装后头部完全埋入板件表面，避免突出结构干涉周边运动部件，底板的长宽尺寸适配多数工业铝型材的安装槽间距，可直接固定在40系列或50系列铝型材搭建的设备机架上，无需额外加工转接板。底板上方设置两处支撑结构，左侧为带同轴通孔的圆筒形铰接座，

　　通孔内可镶嵌铜套或滚动轴承，用于穿装铰接销轴，实现配套摆臂的转动连接，铰接座与底板之间设置两处三角形加强筋，分别分布在铰接座的前后侧，筋板厚度与底板壁厚保持一致，可有效抵消摆臂转动时产生的径向倾覆力矩，避免铰接座根部出现应力集中断裂的问题。右侧为更高的立式圆筒支撑柱，柱体上端开设轴向通槽，槽口两侧保留平行的安装面，可通过穿装锁紧螺栓调整柱体上端的夹持孔径，用于固定传感器的检测杆或导向轴，支撑柱与底板之间同样设置三角形加强筋，抵消竖直方向载荷带来的弯折应力，柱体的高度设计预留了足够的调整空间，可适配不同检测距离的传感器安装需求，避免检测端与工件发生碰撞。两处支撑结构的相对位置经过尺寸链校核，

　　左侧铰接座的通孔轴线与右侧支撑柱的轴线保持平行，且两者的中心距严格匹配配套摆臂的转动半径，确保摆臂转动时不会与右侧支撑柱发生运动干涉。整个构件的所有棱边均设计了R2-R3的铸造圆角，既符合铸造工艺的脱模要求，也可避免安装调试过程中尖锐棱边划伤操作人员。安装底板的底面设计了0.2mm的平面度公差要求，确保安装后与机架表面完全贴合，不会出现安装翘曲导致的支撑柱倾斜问题；两处沉头安装孔的位置度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入型材安装槽，无需额外扩孔调整。左侧铰接座的内孔粗糙度要求达到Ra1.6，满足镶嵌轴套的配合精度，避免销轴转动时出现卡滞或异常磨损；右侧支撑柱的通槽夹持面粗糙度要求为Ra3.2，

　　保证锁紧时夹持力均匀分布，不会出现传感器杆部夹持偏移的问题。在实际应用场景中，该构件可直接替代焊接式的传感器安装支架，一体化的结构无需现场焊接拼装，安装调试效率更高，且整体刚性优于拼装式支架，在设备长期运行产生振动的工况下，不会出现支架松动导致的传感器检测位置偏移问题，可有效降低设备的检测故障率，减少日常维护的调整工作量。设计过程中针对构件的受力情况做了有限元校核，在铰接座承受100N径向载荷、支撑柱承受50N侧向载荷的工况下，最大应力出现在加强筋与底板的连接位置，应力值远低于常用铸铁材料的许用应力，安全系数满足工业设备连续运行的设计要求，构件的整体重量控制在合理范围内，不会给机架带来额外的载荷负担。
