3/4英寸CIM内螺纹手动球阀结构设计

　　在民用给排水、小型工业流体输送、暖通管路系统的末端控制环节，小通径手动球阀一直是应用占比极高的通断控制元件，本次呈现的3/4英寸CIM球阀结构，完全匹配公称通径DN20的管路安装需求，两端采用标准内螺纹接口，可直接与同规格的镀锌钢管、PPR外丝接头、铜质管路配件旋合连接，无需额外焊接或法兰转接，安装工序简单，现场施工效率高，非常适合家装水路改造、小型设备冷却水回路、压缩空气支路这类需要快速布设、后期维护便捷的应用场景。

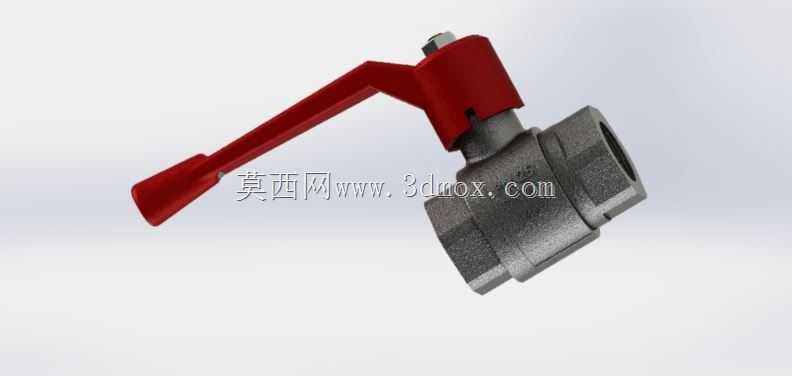

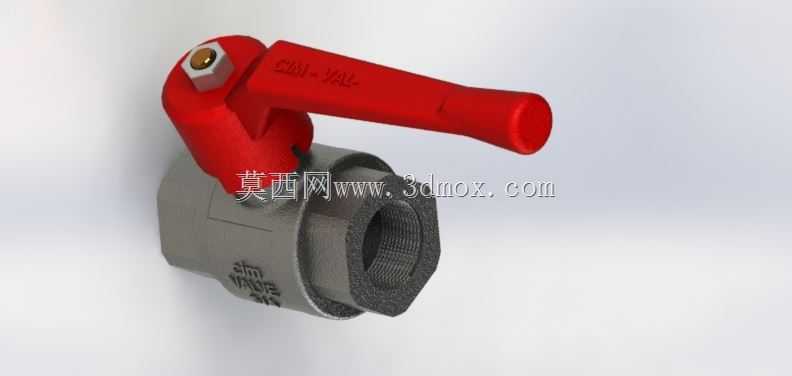

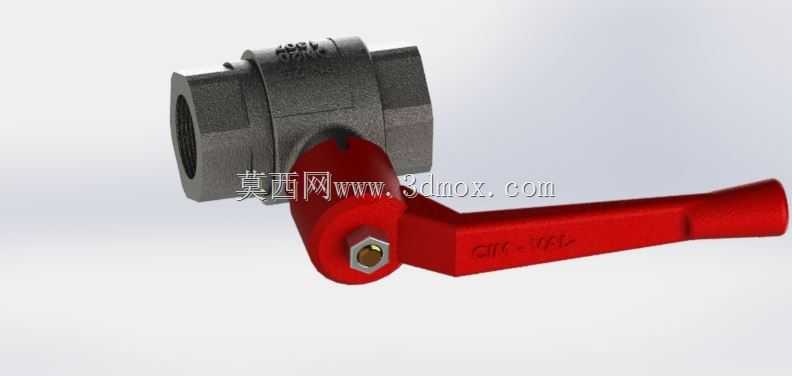

　　从功能特性来看，这款球阀采用直通式流道设计，球体开孔与管路通径完全对齐，全开状态下流道无明显缩径，流体通过时的局部阻力系数远低于同规格截止阀，输送清水、低压压缩空气、无强腐蚀性的轻质油品时，压损可以控制在极低水平，不会出现明显的节流降压问题。操作端采用加长式红色酚醛树脂手柄，手柄长度经过力矩匹配设计，操作人员无需借助额外扳手，徒手即可完成90度旋转操作，实现全开与全关状态的快速切换，手柄表面做了防滑纹理处理，即便手上沾有水渍或少量油污，也能稳定施力不会打滑。手柄与阀杆的连接部位采用扁方定位结构，装配时不会出现周向窜动，开关位置的对位精度有保障，手柄端部的指示平面可直观反馈阀门当前的开关状态，管路巡检时无需拆解即可快速判断通断情况。

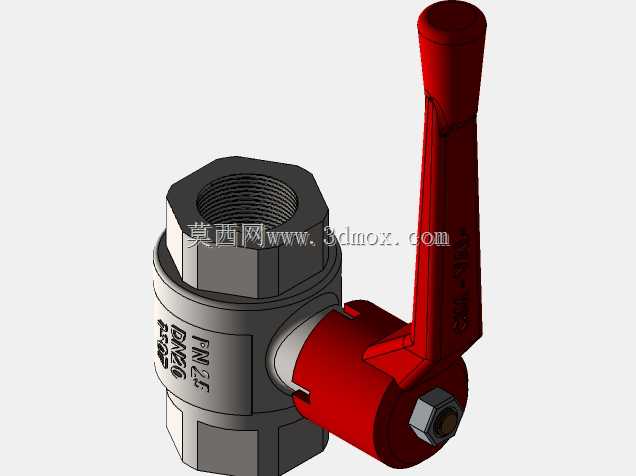

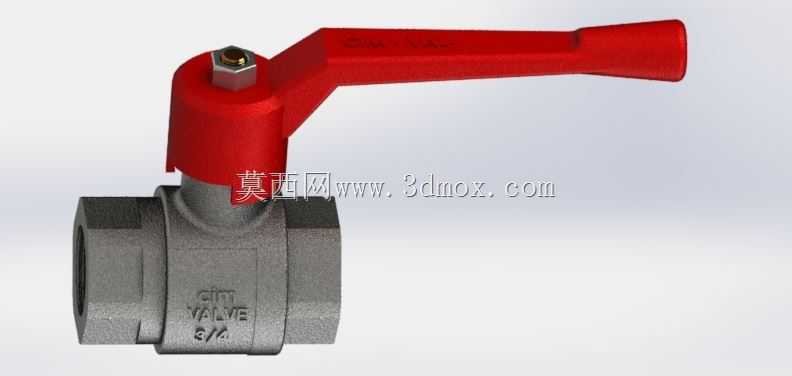

　　密封结构上，这款球阀的球体采用精铸不锈钢材质，表面经过抛光处理，粗糙度达到Ra0.8以下，与阀座的PTFE密封面贴合紧密，低压工况下的泄漏率可以满足VI级密封要求，日常使用中无需频繁更换密封件即可保证长期可靠的截断效果。阀杆部位采用双重O型圈密封结构，避免阀杆转动时出现介质外漏的问题，顶部的锁紧螺母可以调节阀杆的压紧力度，长期使用出现轻微磨损时，只需微调螺母预紧力即可恢复密封性能，无需整体拆解阀门。阀体采用铸铁材质压铸成型，表面做了喷塑防锈处理，阀体上直接铸有品牌标识、通径规格、压力等级标记，现场安装时可快速识别参数，不会出现错装混装的问题。

　　从设计思路层面，这款球阀的建模过程完全遵循实际加工装配逻辑，先完成阀体的主体结构建模，预留出阀座安装槽、球体容纳腔、两端内螺纹的加工余量，再依次匹配球体、阀杆、密封件、手柄、锁紧螺母的零件结构，所有配合部位的公差都按照机械设计手册的推荐值设置，比如阀杆与阀体的配合采用H8/h7间隙配合，既保证阀杆转动灵活，又不会出现过大的旷量；球体与阀座的配合预留0.1-0.2mm的压缩量，保证密封面的贴合压力足够，同时不会因为过盈量过大导致操作力矩陡增。建模时还特意还原了阀体的铸造圆角、拔模斜度等工艺特征，没有做不符合实际生产的理想化尖角结构，模型可直接用于装配干涉检查、操作力矩仿真、管路系统的数字孪生搭建，也可作为小通径球阀设计的参考原型，帮助设计人员快速完成同类型产品的结构迭代。

　　安装边界方面，这款球阀的整体结构非常紧凑，不含手柄的阀体长度仅为72mm，阀体最大外径42mm，手柄全开状态下沿管路轴向的总长度为135mm，全关状态下手柄垂直于管路轴向的总高度为105mm，安装时只需在管路两端预留出足够的手柄转动空间即可，不需要额外预留过大的操作检修空间，非常适合管路排布密集、安装空间局促的场景，比如设备内部的集成管路、家装吊顶内的水路分支、机柜内部的气路控制单元。两端内螺纹采用标准G3/4管螺纹，螺纹有效长度12mm，安装时缠绕适量生料带即可实现可靠密封，适配的工作压力范围为0-1.6MPa，工作温度范围为-20℃到120℃，完全覆盖常规民用与普通工业场景的工况需求，不会出现超压破损或高温密封失效的问题。日常维护时，只需将管路泄压后，拆下顶部的锁紧螺母即可抽出阀杆和球体，清理密封面的杂质、更换老化的密封件，维护成本极低，整体使用寿命远高于同规格的闸阀和截止阀。
