带安装法兰的鼓形传动滑轮结构

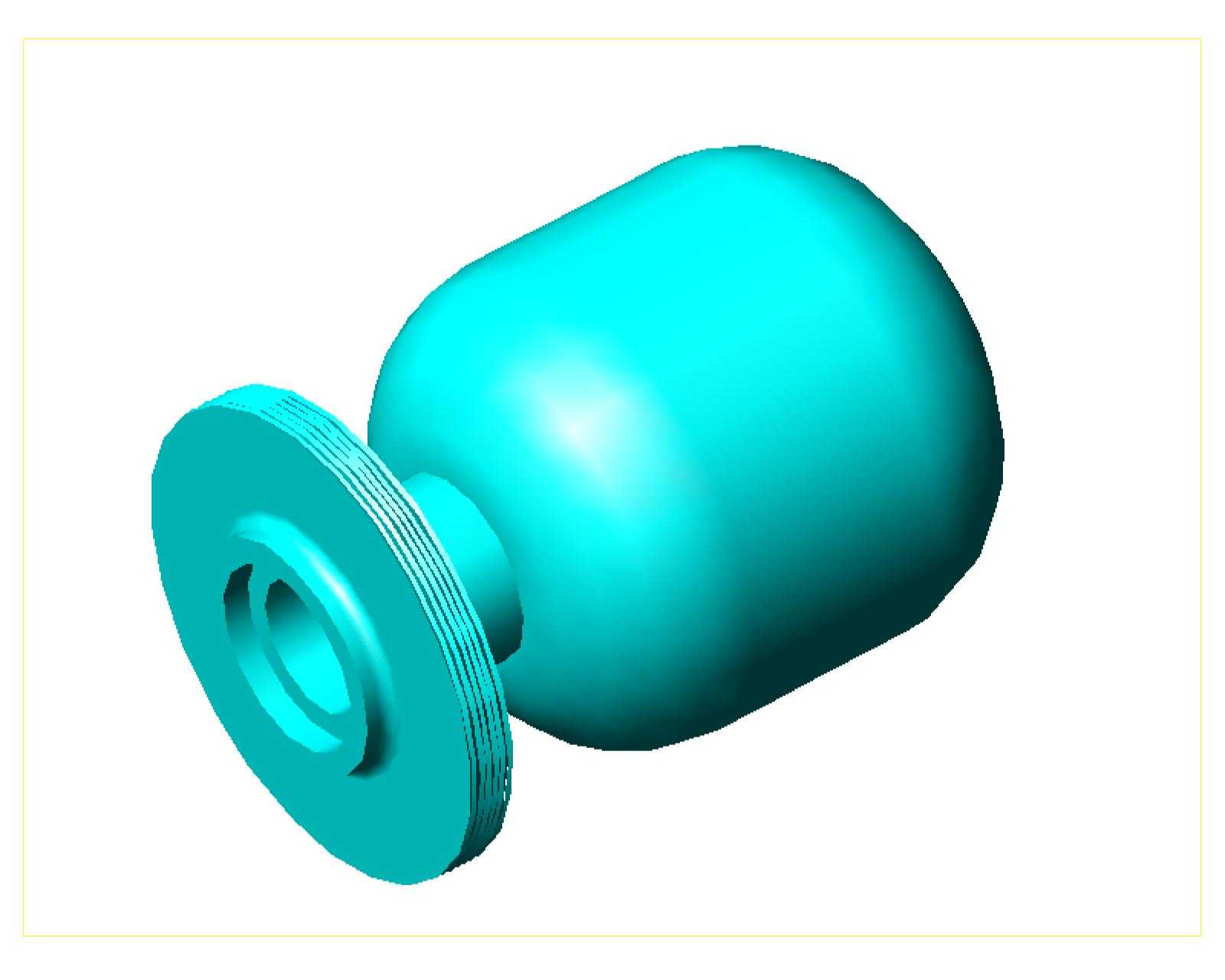

　　这类带一体安装法兰的鼓形滑轮，常被用在轻工输送线、小型起重导向机构、传感器配套的张紧调节工位上，和常规平槽滑轮不同，鼓形的轮面设计能自动适配绳索、皮带的小幅偏移，避免运行过程中出现脱槽卡滞的问题，尤其是在安装精度有限、运行过程中存在小幅振动的工位上，这种轮面的自适应对中特性，能大幅降低日常运维的调整频次。从结构设计来看，轮体和安装法兰采用一体化成型结构，法兰端面上预留的阶梯内孔是核心安装定位面，内孔的台阶尺寸直接和配套的固定心轴配合，装配时心轴穿过内孔后，靠台阶面实现轴向定位，不需要额外加装轴套就能控制轮体的轴向窜动量，法兰外缘的多道环形槽一方面是减重设计，另一方面也能在注塑或者铸造成型过程中减少壁厚不均带来的内应力，

　　避免成品放置一段时间后出现形变。轮体的鼓形曲面弧度经过反复校核，曲面的母线曲率控制在合理范围，既不会因为弧度过大导致绳索接触面积过小加剧磨损，也不会因为弧度过平失去自动对中的效果，轮面的粗糙度要求控制在Ra1.6-3.2之间，过于粗糙会加速配套绳索或者同步带的磨损，过于光滑则容易出现打滑，影响传动精度。安装边界上，法兰端的外径是安装时的最大径向尺寸，设计配套安装座的时候，安装座的开孔直径要比法兰外径大2-3mm，预留装配调整的间隙，轮体的鼓形最大直径处要和周边的结构件保留至少5mm的安全间隙，避免运行过程中轮体受热膨胀或者出现小幅偏摆时和周边结构发生剐蹭。轴向尺寸上，从法兰端面到轮体尾端的总长度，决定了安装时心轴的伸出长度，

　　心轴的螺纹段长度要匹配这个总厚度，保证锁紧螺母能完全压紧法兰端面，不会出现锁不紧导致轮体晃动的问题。实际应用中，这类滑轮在传感器的拉线张紧结构里使用频率很高，拉线式位移传感器的拉索出线端，就需要这类导向滑轮来改变拉索的出线方向，鼓形轮面能保证拉索在往复伸缩的过程中始终贴合在轮面中心，不会因为设备运行的振动导致拉索偏出轮槽，造成传感器测量数据跳变。在小型皮带输送线的张紧端，这类滑轮也可以作为张紧轮使用，靠调整滑轮的安装位置来改变皮带的张紧力，一体化的法兰结构能保证轮体在张紧力的作用下不会出现轴向偏移，维持皮带的运行轨迹稳定。设计建模的时候，要重点关注法兰内孔和轮体外圆的同轴度，同轴度公差要控制在0.02mm以内，

　　否则轮体转动的时候会出现径向跳动，一方面会加剧轴承的磨损，另一方面也会导致配套的绳索或者皮带出现周期性的张力波动，影响整个传动系统的稳定性。轮体尾部的圆弧过渡是容易被忽略的细节，尾部的圆角不能太小，否则会在圆角处形成应力集中，当轮体承受较大的径向载荷时，容易在圆角位置出现开裂，建模的时候要保证圆角和轮体曲面、尾端面的相切连续，不要出现尖锐的棱边。另外，法兰端面上的环形槽深度不能过深，否则会削弱法兰的结构强度，一般槽深控制在法兰厚度的三分之一以内，既能实现减重的效果，也不会影响法兰的整体刚性。在装配适配性上，内孔的尺寸公差要选H7级的间隙配合，既能保证心轴穿装的时候顺畅，也不会因为配合间隙过大导致轮体偏心转动。这类滑轮的材质一般选用增强尼龙或者铸铝，增强尼龙材质的自润滑性好，不需要额外加装润滑结构就能长时间运行，适合用在载荷不大、对噪音控制有要求的工位，铸铝材质的强度更高，适合用在径向载荷更大、运行速度更快的传动场景。
