多工位带齿肩部同步传动轮结构

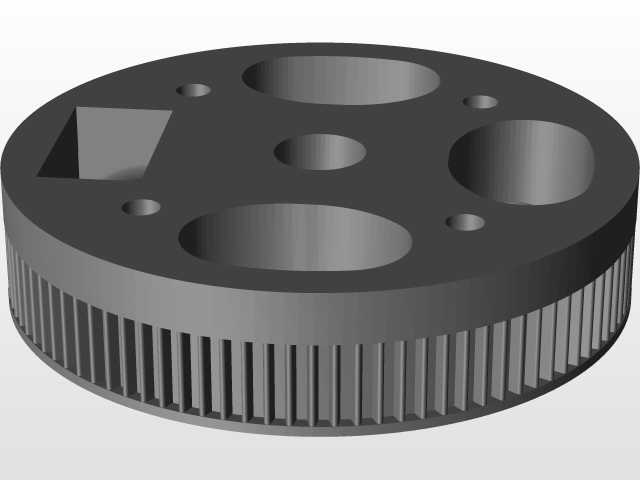

　　这类带齿传动轮结构，常应用在多关节执行机构的肩部动力传递环节，区别于常规平带轮、V带轮，其轮缘周向加工的等距齿槽，可与同步带内侧齿形完全啮合，传动过程中不存在打滑余量，能保证输入端与输出端的转速比恒定，在需要精准控制转角、启停位置的关节传动场景中适配性极强。从结构设计逻辑来看，轮体采用盘式中空布局，并非实心轮坯加工，一方面是为了降低整体转动惯量，关节部位做往复摆动、启停换向时，更小的转动惯量能减少驱动端的动态负载，避免伺服系统出现过流、超调问题；另一方面，轮体端面上分布的不同规格沉孔、异形槽，并非减重工艺孔这么简单，大尺寸的圆弧沉孔是为了给关节内部的走线、相邻铰接件的安装凸台预留避让空间，小直径的通孔是轮体与输出法兰的定位销孔、

　　螺栓过孔，方形槽则是与输出轴端的平键、止转结构配合的卡位，保证轮体与输出端连接后不会出现周向窜动，即便承受瞬时冲击负载也不会发生相对位移。轮缘的齿形参数设计需要匹配对应规格的同步带，齿槽的深度、齿顶的圆角、齿面的粗糙度都有明确的工程要求，齿顶圆角过小会在啮合过程中剐蹭同步带的齿根，加速带体磨损，齿槽深度不足则会出现啮合跳齿的问题，无法保证传动精度。安装边界方面，这类传动轮的轴向厚度需要匹配关节壳体的内部安装间隙，轮体的最大外径要保证同步带安装后，带体外侧与关节壳体内壁预留至少2mm的安全间隙，避免运行过程中带体剐蹭壳体产生异响、磨损。轮体中心的基准孔是安装定位的核心基准，孔的公差带通常选用H7级，与输出轴的配合为间隙过渡配合，

　　既保证装配时能顺利压入，又不会出现径向晃动。端面上的安装孔位采用节圆均布设计，与输出法兰的孔位一一对应，装配时需要使用扭矩扳手按照对角顺序拧紧连接螺栓，避免轮体安装后出现端面跳动，端面跳动量过大会导致同步带在运行过程中出现跑偏、带边磨损的问题。在实际应用场景中，这类传动轮承担的是肩部关节的动力换向、扭矩传递作用，输入端的伺服电机输出的高转速低扭矩，经过减速箱后传递到该传动轮，再通过同步带将动力传递到下一级关节，因为肩部关节需要承载整个臂段的负载，所以轮体的材质通常选用高强度铝合金或者工程塑料，铝合金材质的轮体经过硬质阳极氧化处理后，表面硬度提升，耐磨性能满足长时间运行的要求，工程塑料材质的轮体则多用于负载较小、对自重要求严苛的场景，

　　能进一步降低关节整体重量。设计过程中还需要考虑动平衡性能，因为轮体上分布了多个不同尺寸的孔槽，加工完成后需要对轮体做动平衡校正，剩余不平衡量要控制在允许范围内，避免高速运转时产生振动，影响关节的定位精度和运行平稳性。齿面的加工精度直接影响传动的噪音水平，齿形的分度误差过大，会导致啮合过程中出现冲击，运行噪音明显升高，同时也会缩短同步带的使用寿命。轮体的端面与中心基准孔的垂直度公差需要严格控制，垂直度超差会导致轮体安装后出现偏摆，同步带的张紧力在轮体旋转一周的过程中出现周期性变化，长期运行会导致同步带出现疲劳断裂，同时也会让轴承承受额外的径向载荷，降低轴承的使用寿命。这类结构的设计没有冗余的装饰性特征，所有的型面、孔位、槽口都有明确的功能指向，每一处尺寸公差的设定都要匹配实际的装配需求和运行工况，是典型的功能优先的机械传动部件设计。
