手摇式玉米研磨机结构设计三维作品

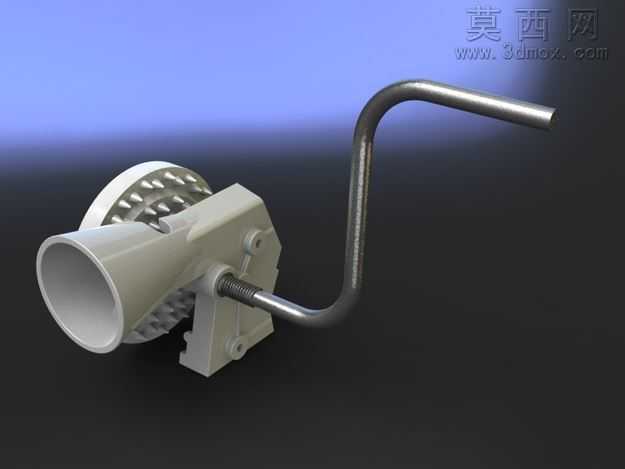

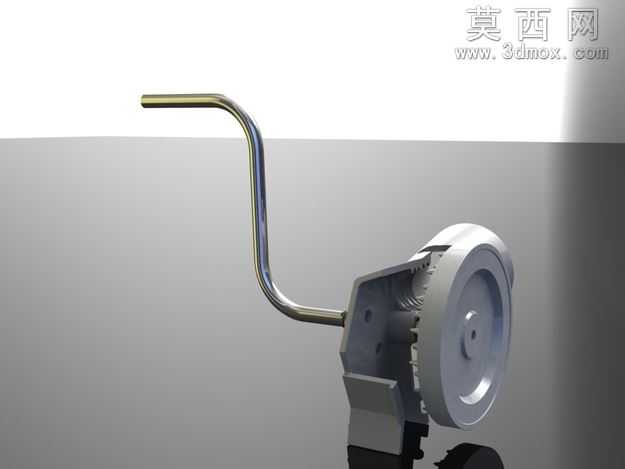

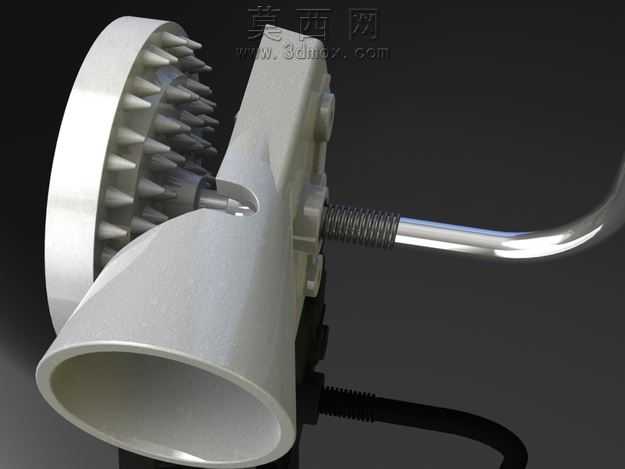

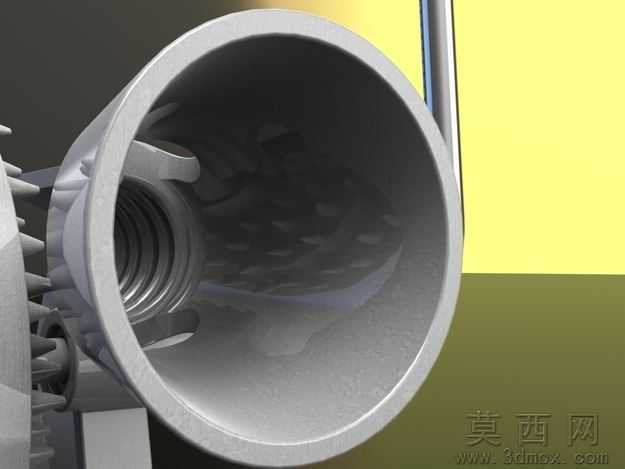

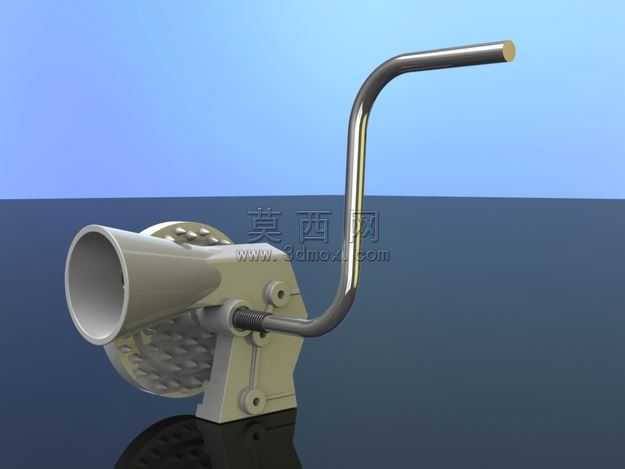

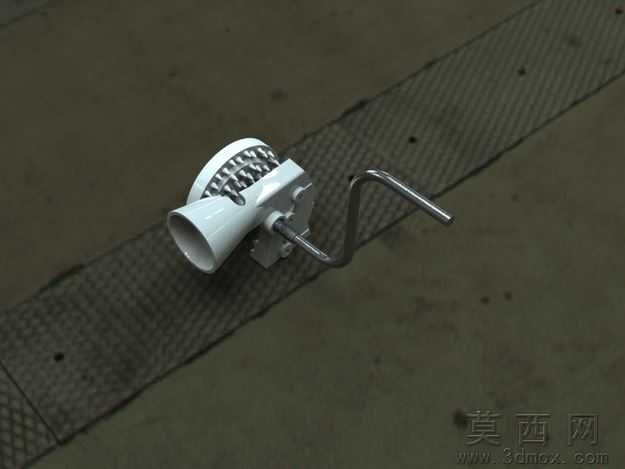

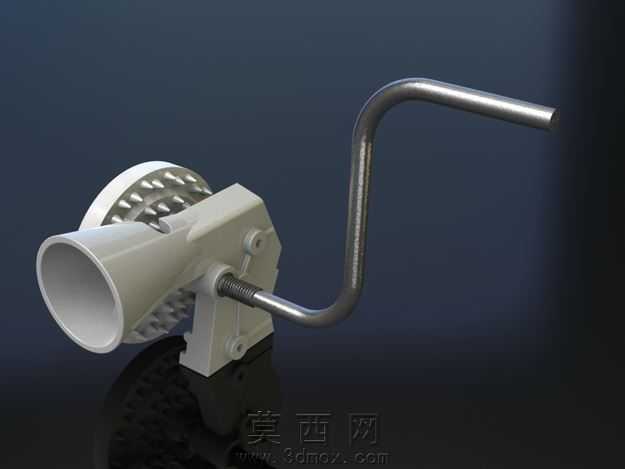

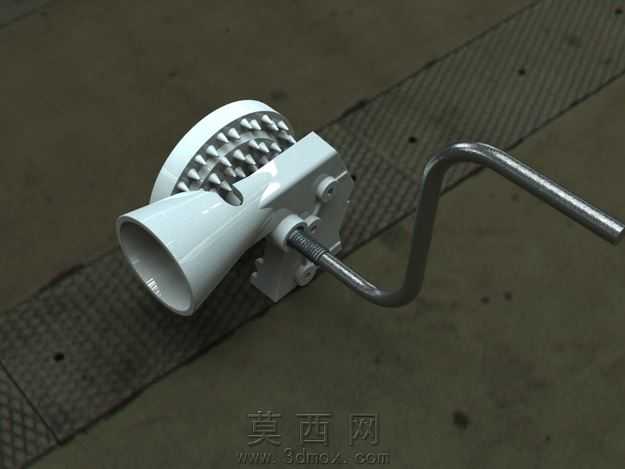

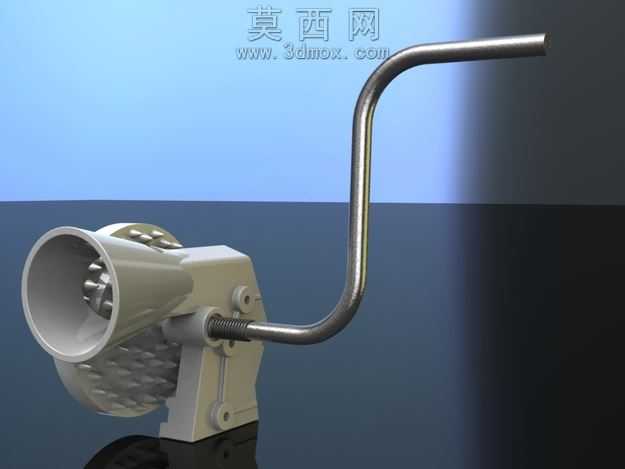

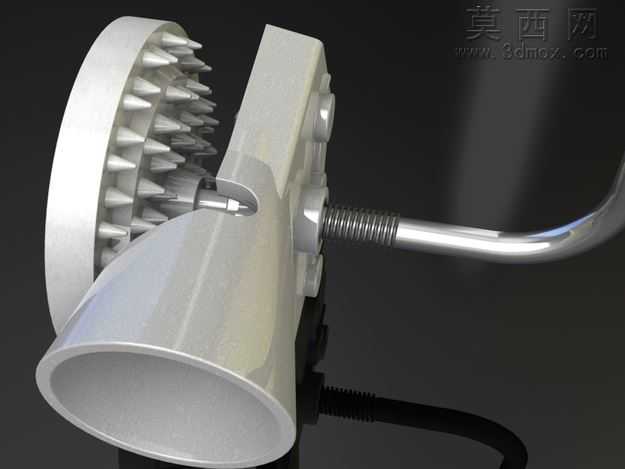

本作品为手摇式玉米研磨机的三维建模设计成果，建模阶段采用参数化特征建模思路，先对整机进行功能模块拆分，将整体结构划分为进料斗、研磨辊组、手摇传动组件、机架固定结构、出料导向结构五个独立功能单元，逐一完成各零件的草图绘制与特征生成。建模过程中严格匹配手动粮食加工设备的人机工程尺寸，进料斗采用敞口渐缩式曲面结构，通过放样曲面命令生成流畅的导料轮廓，保证玉米籽粒能够依靠自重顺畅滑入研磨腔，避免卡料堵料问题。研磨核心组件采用带齿纹的对辊配合结构，主动辊与手摇曲柄直接连接，从动辊通过机架上的可调安装位实现研磨间隙的微调，可适配不同粗细度的玉米研磨需求，齿纹结构采用环形阵列特征生成，保证齿形排布均匀，研磨受力稳定。手摇传动部分采用弯柄式曲柄结构，曲柄握持端做了圆滑过渡处理，通过圆角特征消除尖锐棱角，提升手动操作的握持舒适度，曲柄与主动辊的连接位置设置了定位轴肩结构，保证传动过程中无轴向窜动。机架部分采用一体式支撑结构，通过加强筋特征提升整体结构刚性，可将整机固定在桌面或台面上使用，避免研磨作业过程中设备晃动。材质渲染阶段，对与食材接触的进料斗、研磨辊部件赋予食品级哑光塑料材质，对机架、曲柄等受力结构件赋予磨砂金属材质，还原真实手动研磨器具的材质质感，渲染时采用柔和的侧方打光方案，清晰展现各部件的装配关系与结构细节。整体设计围绕手动小型粮食加工的使用场景展开，在保证结构功能完整的前提下简化了不必要的复杂结构，兼顾了手动操作的省力性与设备的易维护性，所有装配位置均预留了合理的安装间隙，符合小型手动加工器具的实际生产装配要求，完整还原了手摇玉米研磨机的工作原理与结构特点。
