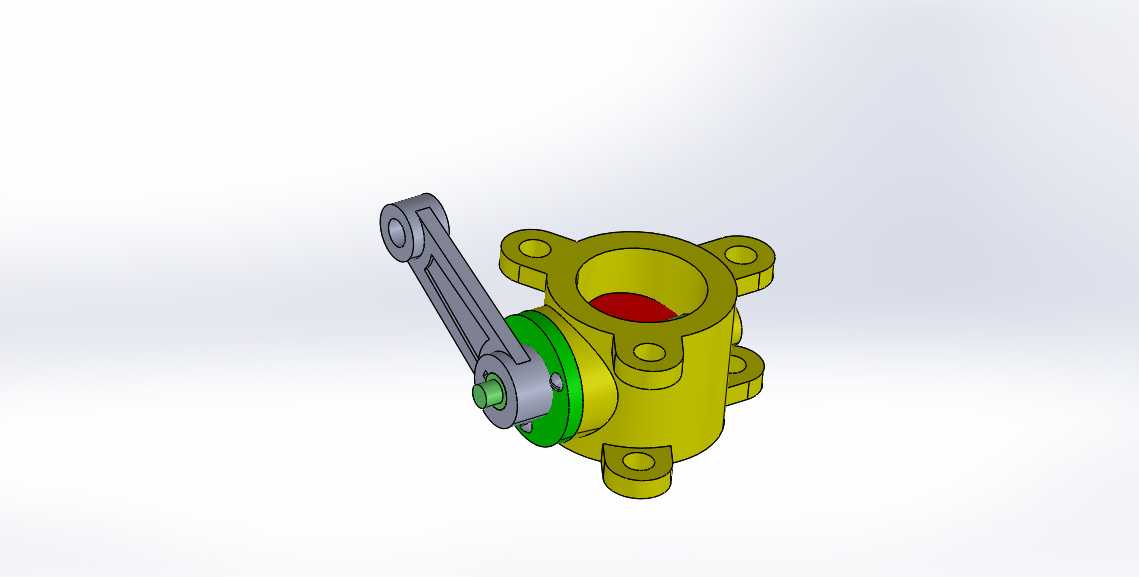

对夹式多耳连接蝶阀阀体结构设计

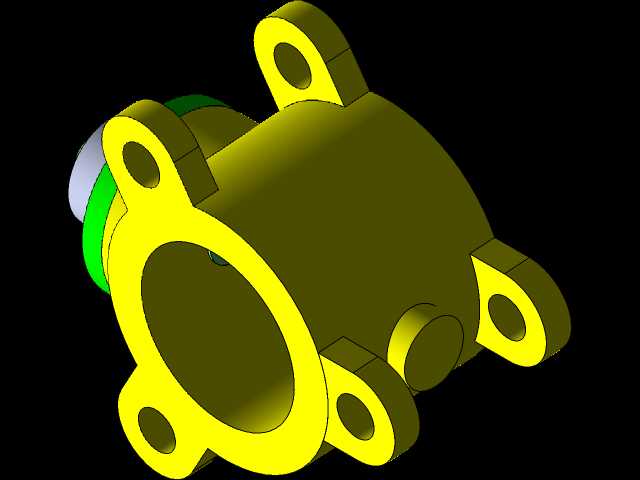

　　在工业流体输送管网、市政给排水系统、化工介质输送管线以及暖通空调循环管路中，蝶阀是应用占比极高的截断与调节类阀件，相比同通径的闸阀、截止阀，蝶阀结构长度更短，启闭行程小，安装空间占用优势明显，尤其适合大口径管路的工况布置需求。本次呈现的蝶阀结构采用对夹式连接设计，阀体周向均匀布置带安装通孔的连接耳，这类结构无需在阀体两端加工法兰密封面，安装时直接将阀体夹在两端管路法兰之间，通过穿装在法兰螺栓孔与阀体连接耳内的螺栓完成整体锁紧固定，相比法兰式蝶阀能有效降低阀体整体重量，减少铸件材料消耗，同时降低加工环节的切削工作量。从结构功能来看，该蝶阀的流道采用直通式等径设计，介质流经阀腔时的流阻系数远小于同通径的截止阀，

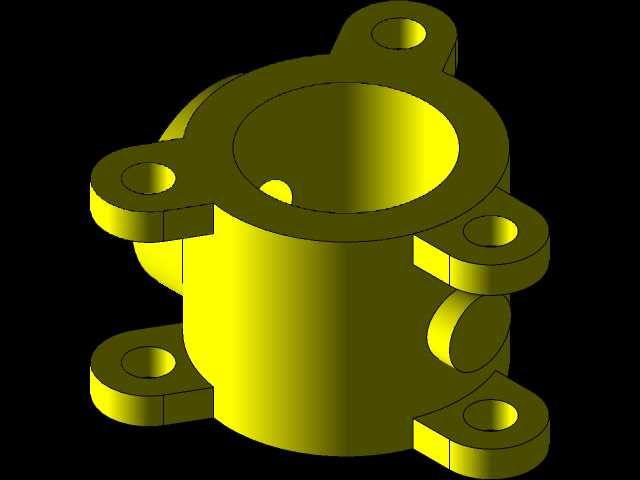

　　阀板采用偏心密封结构设计思路，启闭过程中阀板密封面与阀座密封面之间无持续摩擦，能有效降低密封副的磨损速率，延长阀件的无维护使用寿命。阀体上的多个连接耳采用周向均匀分布的布置方式，安装时可适配不同标准的法兰孔距，同时多耳结构能将螺栓锁紧力均匀分散到阀体周向，避免局部应力集中导致的阀体变形，保障密封面的贴合均匀性，杜绝介质外漏风险。在安装边界设计上，该结构的阀体端面采用凸台定位结构，安装时可直接嵌入两端法兰的密封凹槽内，无需额外加装定位套，现场安装时的对中操作更便捷，能有效降低安装错位导致的密封失效概率。从实际工况适配角度，这类对夹式蝶阀可适配水、油品、弱腐蚀性化工介质等多种流体介质的输送控制，可根据实际工况需求更换阀座密封材质，

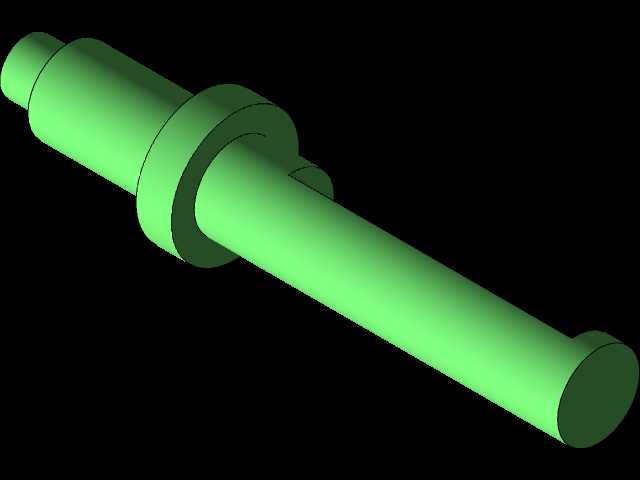

　　适配从常温到中温的不同工作温度区间。设计过程中，阀体的壁厚经过承压强度校核，可满足常规中低压管路的工作压力要求，连接耳的通孔尺寸适配常用的公制管路螺栓规格，无需定制特殊紧固件，现场运维更换时的配件通用性更强。阀轴安装位采用同轴度精度较高的加工基准设计，保障阀板启闭时的转动同轴度，避免阀板转动卡滞，同时轴端采用密封结构设计，防止介质沿阀轴间隙向外渗漏。在管路布置时，这类蝶阀可水平安装、垂直安装甚至倾斜安装，不受管路走向的严格限制，由于结构长度短，在管路空间紧凑的技改项目、设备集成配套场景中优势尤为突出，比如在换热机组配套管路、泵房进出水管路、化工反应釜进料管路中，这类蝶阀可有效节省管路布置空间，降低整体管线的安装成本。从建模细节来看，

　　该结构完整还原了阀体的铸造圆角、安装耳的加强过渡结构、阀板的密封面轮廓以及轴孔的配合尺寸，可直接用于阀件的结构受力仿真、安装干涉校核以及生产加工的工艺参考，结构设计上充分考虑了铸造工艺的拔模斜度，避免出现铸造死角，降低铸件生产时的废品率，同时各加工面的余量预留符合常规机械加工的工艺要求，无需额外调整即可直接对接生产环节的工艺编制。
