波音747宽体民用客机外观三维造型

　　做航空类三维造型时，很多新手容易陷入只堆曲面细节、忽略实际气动与安装边界的误区，这次做波音747的外观建模，我特意把工程端的实际约束放在了优先级最高的位置，没有先去抠舷窗或者涂装这类表层细节。首先要明确，这类宽体客机的三维模型，核心应用场景集中在航空科普教具开发、机场地面调度仿真系统搭建、航空类文创产品结构验证、影视动画视效资产制作这几个方向，不同场景对模型的细节层级要求差异极大，做建模前必须先锚定使用场景，避免做无用功。

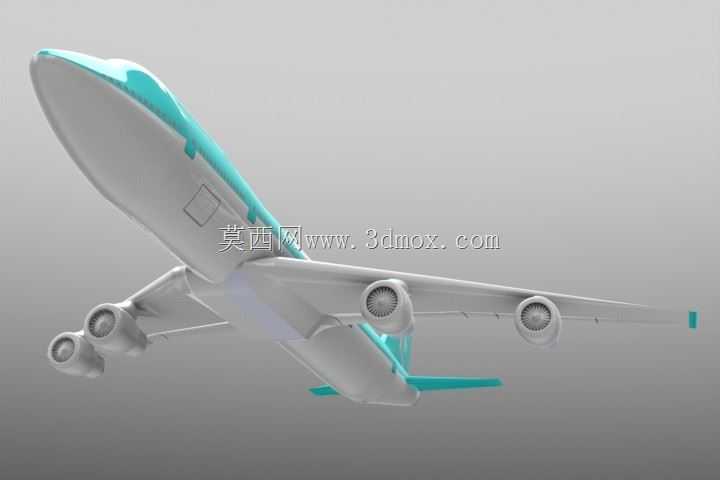

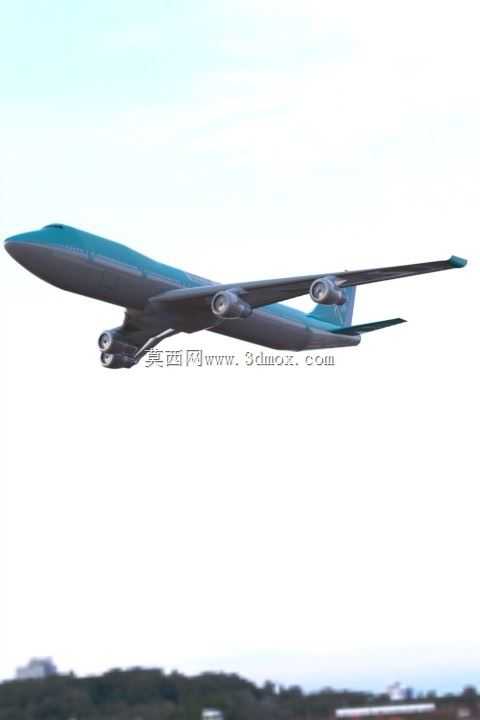

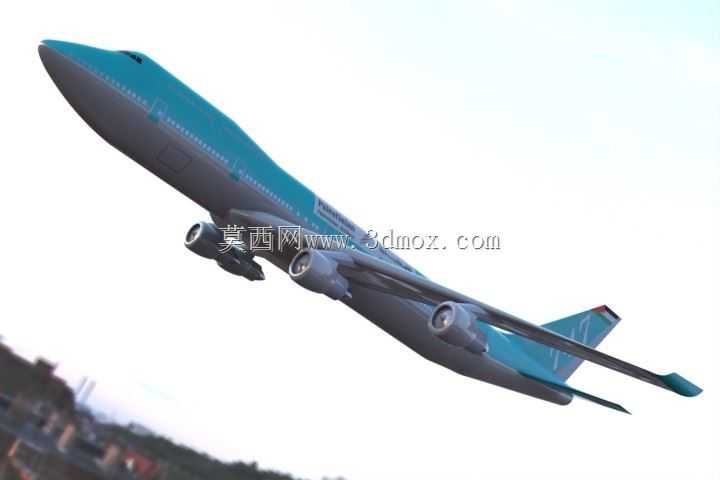

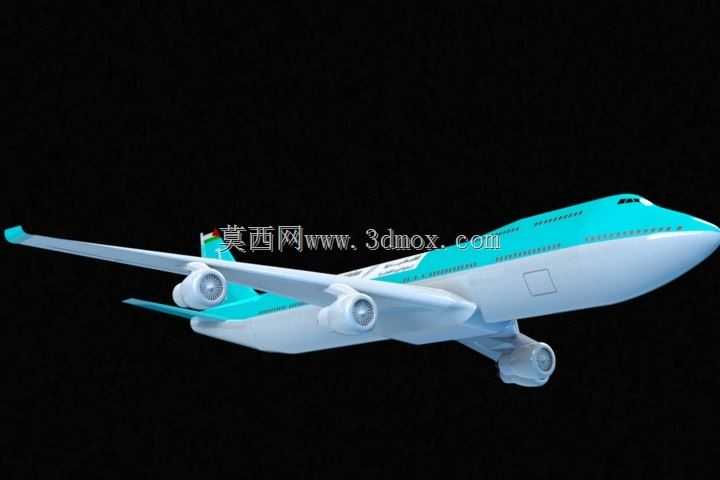

　　从实际用途来看，波音747最标志性的特征就是上层客舱的驼峰式隆起结构，这个结构不是单纯的造型设计，早期这个区域是为了安排驾驶舱与头等舱空间，同时给机头货舱门的翻转结构留出安装余量，建模时我特意把这个隆起段的截面过渡做了三次曲率调整，避免出现曲面褶皱——很多新手做这个位置时直接用单条放样路径，最后出来的曲面在侧面视角会有明显的棱线，和实机的气动外形完全不符。机身主体的截面不是正圆形，下半部分因为要容纳货舱与起落架舱，曲率比上半部分更平缓，整个机身的长细比控制在合适范围，这个比例直接决定了模型的视觉真实度，差2%的比例就会让整机看起来要么过于细长像运输机，要么过于粗短像支线客机。

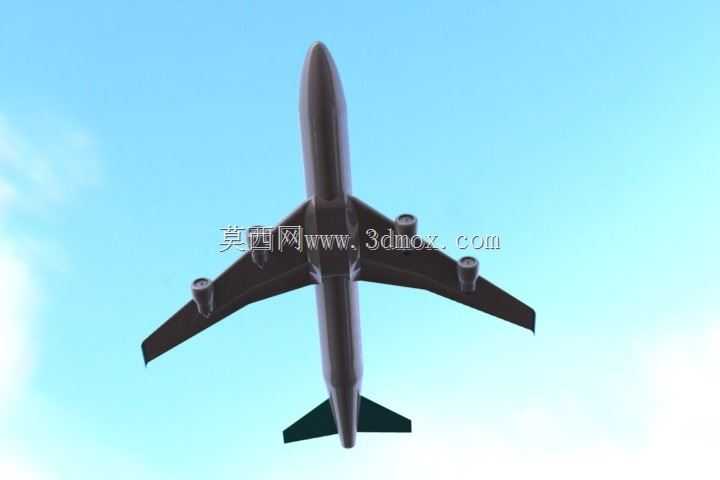

　　机翼部分的设计思路要结合实际飞行的受力逻辑，机翼不是水平安装在机身上的，而是带有一定的安装角，同时翼尖有上翘的翼梢小翼，这个小翼的后掠角度、倾斜角度都要和实机匹配，建模时我没有直接把机翼和机身做布尔合并，而是留了翼根处的整流罩过渡曲面，这个整流罩的作用是降低翼身结合处的气动阻力，曲面的曲率要顺着机翼上反角的方向自然延伸，不能出现硬接的断层。发动机吊舱的位置也有讲究，四台发动机分别挂载在机翼下方的预设挂点上，挂点的纵向位置要和机翼的主梁位置对应，不能随意偏移，吊舱本身的进气口唇口是圆弧过渡，尾喷口的收敛段角度也要符合大涵道比涡扇发动机的实际外形，不能做成直筒状。

　　起落架部分的建模要考虑收放的运动边界，前起落架位于机头下方，主起落架分布在机翼根部与机身腹部的位置，起落架舱的凹陷深度要刚好能容纳收起后的起落架结构，不能出现穿模或者空间不足的问题。尾翼部分的垂直尾翼后掠角度、水平尾翼的安装位置都要和机身轴线对齐，水平尾翼带有一定的上反角，用来提升飞行时的纵向稳定性，建模时要注意尾翼和机身尾部的过渡整流，不能出现直角接缝。

　　很多人做这类航空模型时容易忽略地面停放的姿态边界，飞机停在地面时，机身上扬的角度是由起落架的长度差决定的，主起落架的高度比前起落架高，所以机身会有一个自然的抬头角度，这个角度如果做不对，模型放在地面场景里就会像“趴”在地上，视觉上非常违和。另外机身表面的蒙皮分块线，我没有用贴图代替，而是做了浅凹槽的结构线，这样在渲染或者导入仿真系统时，不管视角远近都能有真实的结构质感，不会因为视角拉近就出现贴图模糊的问题。舷窗的排列间距是按照客舱座椅的排距来设定的，上层客舱的舷窗数量比主客舱少，排列的起始位置要和驼峰结构的起点对齐，不能出现舷窗跨在结构分界线上的错误。

　　在做曲面拆分的时候，我特意把所有可动部件比如襟翼、副翼、升降舵、方向舵都做了独立的实体分件，这样如果后续要做飞行动画或者结构演示，不需要重新拓扑模型，直接给分件设置旋转轴就能实现动作模拟，大幅提升了模型的复用性。机头的雷达罩是单独的曲面，和机身主体的接缝处做了台阶差，模拟实机上的维修接缝结构，不会做成完全光滑的一体曲面，那样反而失去了工程真实感。
