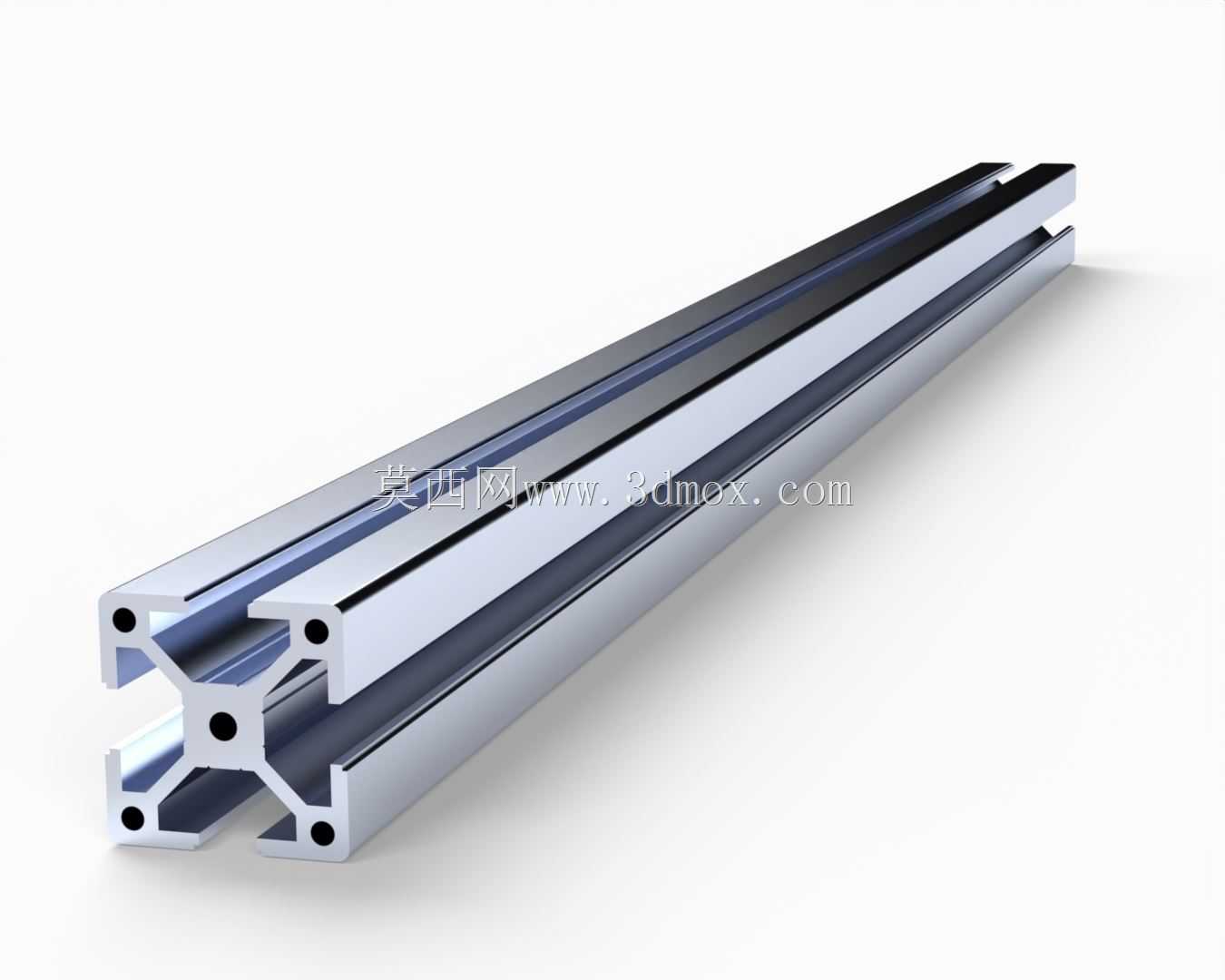

这款30X30规格的工业铝型材,是轻型自动化设备机架搭建场景中应用频次极高的基础构件,日常在桌面型检测工位、小型物料输送线侧架、传感器安装支架、实验室测试台架的搭建中都能见到它的身影。区别于 heavier 的4040及以上规格型材,3030型材的截面尺寸刚好适配载荷不大但对安装空间有紧凑要求的场景,单米重量控制在合理区间,单人即可完成裁切、组装作业,不需要额外借助重型吊装工具,在小批量设备改型、产线临时工位搭建的场景下,能大幅缩短现场施工周期。从截面结构来看,这款型材采用了对称式的槽腔设计,四个端面均预留了标准工业铝型材槽口,槽口尺寸适配通用的T型螺栓、法兰螺母等配套紧固件,不需要在型材本体上额外钻孔攻丝,
仅靠预置在槽内的紧固件就能完成各段型材的垂直、平行拼接,拼接后的框架整体形位公差能控制在机械装配要求的范围内。型材中心位置设计有贯通的中心安装孔,既可以作为走线路径容纳设备的传感器线缆、低压控制线路,避免线缆外露造成的现场安全隐患,也可以穿入圆钢类加强件,在需要额外提升框架局部刚性的位置做强化处理,不需要更换更大规格的型材就能满足局部载荷要求。设计这类型材三维模型的时候,首先要严格控制截面的形位公差,尤其是各槽口的对称度、安装孔的同轴度,因为铝型材是挤出成型工艺生产的,截面尺寸的一致性直接决定了后续拼接时的装配精度,如果槽口位置偏移超过0.1mm,长距离拼接的时候就会出现紧固件无法顺畅滑入槽腔、拼接面出现缝隙的问题。
其次要注意型材端部的安装边界设计,当采用角件连接的时候,角件的避让空间要提前在模型里预留出来,避免后续装配时角件和型材槽口的加强筋发生干涉;如果是采用内置连接件的拼接方式,型材端部的打孔深度、打孔位置也要和配套的连接件尺寸做匹配,模型里要把端部的加工特征完整还原,方便后续直接导出工程图指导现场裁切加工。在实际设备选型应用中,这款3030型材的适用跨度通常控制在1米以内,当作为水平承载梁使用时,跨中集中载荷不超过15kg的场景下,型材的绕度变形量能控制在0.5mm以内,满足普通传感器安装、小型操作面板挂载的精度要求;如果跨度超过1米,就需要在型材中间增加支撑立柱,或者搭配同规格的型材做双梁拼接结构,避免长期负载下出现不可逆的塑性变形。
型材的外表面采用阳极氧化处理,模型里还原了氧化层后的表面质感,和实际生产出的型材外观一致,在做设备整体装配渲染的时候,能更真实地呈现最终设备的视觉效果。另外在设计模型的时候,特意把型材槽口内的卡筋位置做了精确还原,这个位置是用来嵌装密封条、槽板、有机玻璃面板的结构,卡筋的尺寸公差直接决定了后续嵌装配件的松紧度,如果卡筋尺寸偏大,面板嵌装的时候会出现卡滞无法装到位的问题,尺寸偏小则会出现嵌装后松动、脱落的隐患,所以建模时这个位置的尺寸严格按照行业通用公差做了设定,不需要二次调整就能直接用于配套配件的适配设计。在做三维装配的时候,这款型材可以和同系列的端盖、脚轮、调节脚、合页、把手等通用铝型材配件直接配合,所有配合面的安装孔位都做了对齐处理,装配时不需要额外做孔位适配,能大幅提升整体设备的建模效率。很多刚接触非标设备设计的工程师容易忽略铝型材的安装槽口方向问题,在建模时如果提前把型材的槽口方向按照实际装配需求预设好,后续生成装配体的时候就不会出现槽口朝向错误、紧固件无法安装的问题,这款模型在建立的时候就把各方向的基准面做了明确标识,调用的时候只需要选择对应的基准面就能快速完成定位,减少装配时的调整工作量。
