多规格工业铝挤压型材组合结构

　　在非标自动化设备搭建、生产线防护围栏制作、检测设备机架组装的场景里，铝挤压型材一直是优先选用的结构基材，这套多规格铝挤压型材组合，覆盖了从轻型承载到重型支撑的常用截面规格，能适配不同载荷等级的框架搭建需求。日常做设备结构设计时，经常会遇到不同工位承载差异大的情况，轻载的传感器安装支架、走线槽固定位不需要用大截面型材，重载的设备主机承重底座、大跨度横梁又必须保证足够的截面惯性矩，这套组合里的不同截面型材，刚好对应不同的受力场景，不用在选型时反复核对不同厂商的型材截面参数，统一的槽口尺寸能保证所有配件通用。从设计逻辑上看，这套型材全部采用标准欧标槽口设计，槽宽、槽深、中心距都遵循通用工业铝型材的规范，配套的T型螺栓、方形螺母、角件、

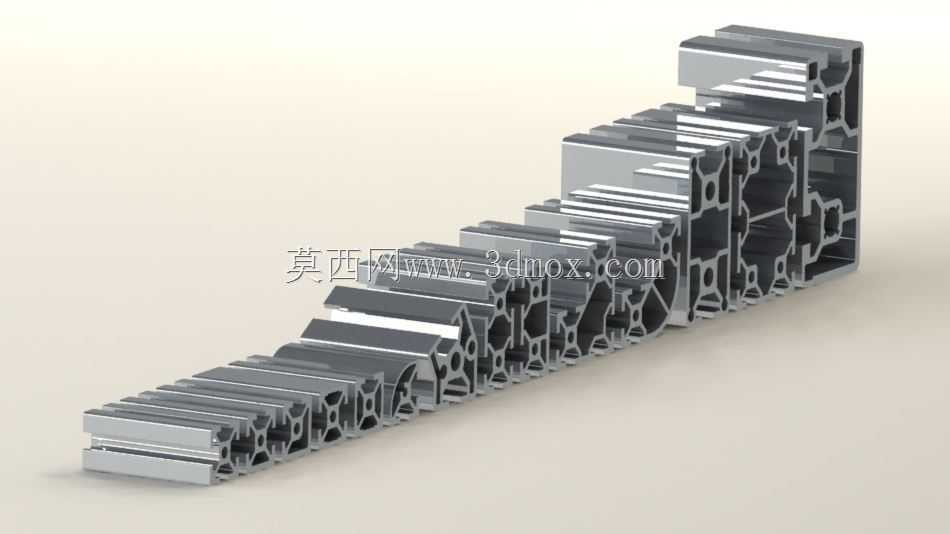

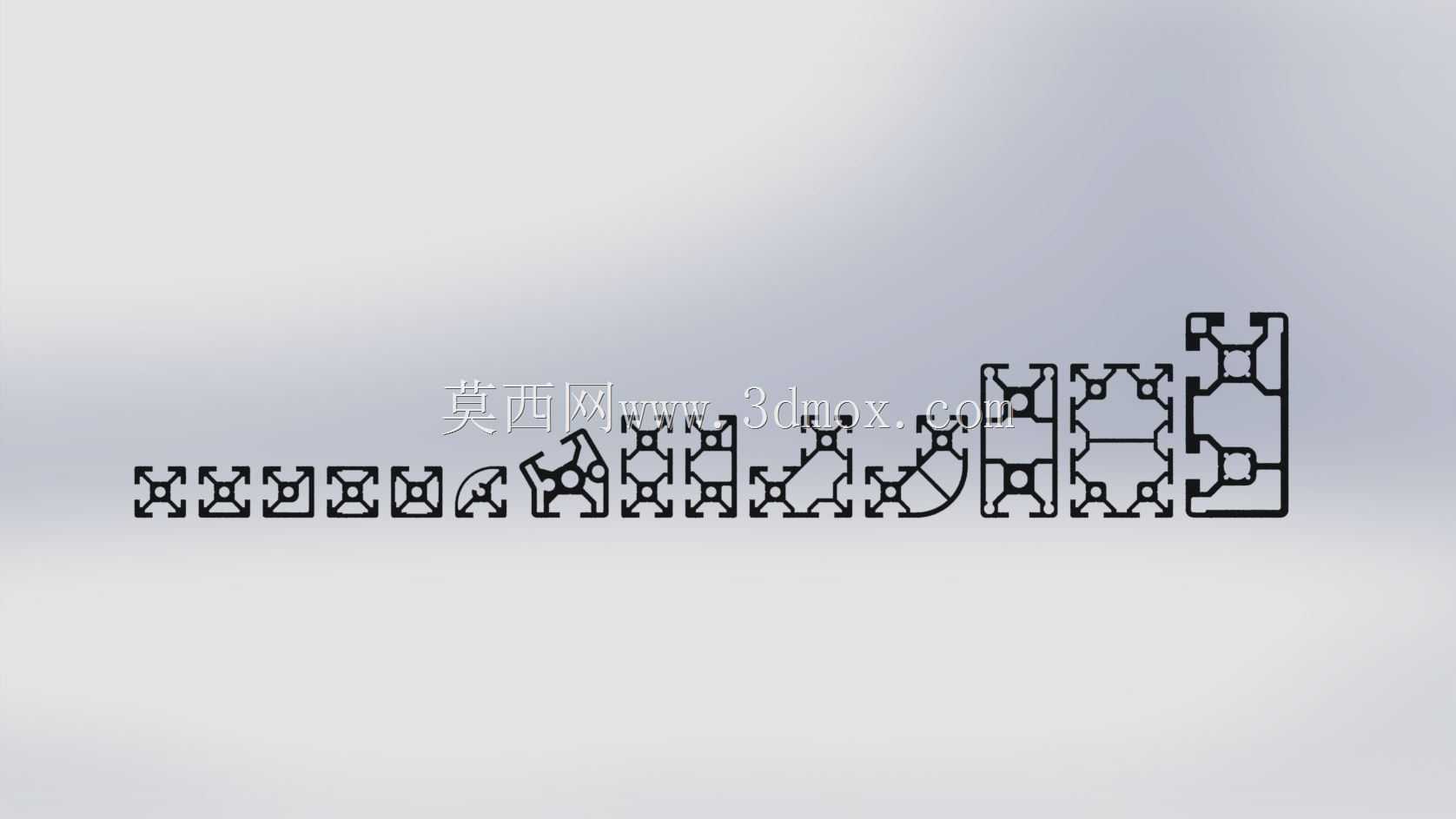

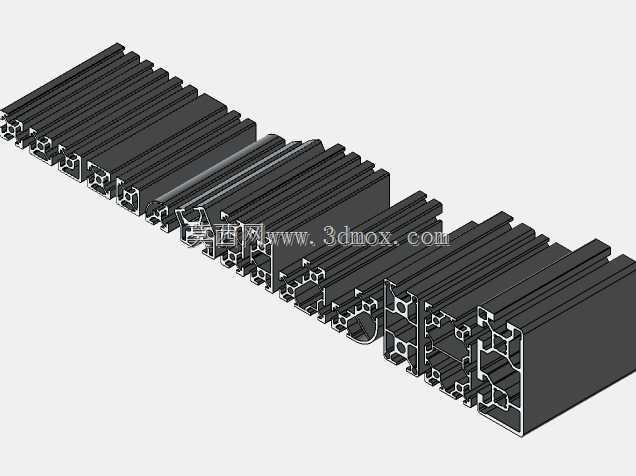

　　端盖都能直接通用，不需要单独开模定制连接配件，能大幅缩短设计和采购周期。做三维建模时，每款型材的截面都做了精准的多实体特征绘制，内腔的加强筋位置、壁厚、槽口的倒角尺寸都和实际量产型材一致，不会出现建模时配件装配干涉的问题，导出工程图时也能直接提取截面尺寸做下料参考。从安装边界来看，不同规格的型材端面连接孔位都做了预设，轻型型材的端面对应M6螺纹孔规格，中型型材对应M8，重型型材对应M10，和常规的脚轮、脚杯、连接板安装尺寸完全匹配，做框架拼接时不需要额外做孔位加工，只要按长度下料后就能直接组装。实际应用中，这套型材组合可以搭配组成不同高度的阶梯式支撑结构，就像图中展示的阶梯排布形式，可用于生产线旁的物料阶梯放置架、

　　不同高度的传感器安装立柱、检测设备的阶梯式操作台面支撑，每一层的承载能力可以通过选型对应截面的型材来匹配，比如最下层放置较重的电气控制元件就选用大截面重型型材，上层放置轻量的操作按钮、显示面板就选用小截面轻型型材，在保证结构刚性的前提下尽可能控制整体重量和材料成本。型材的表面处理采用常规阳极氧化工艺，对应的外观特征在模型里也做了还原，表面的金属质感、棱边的倒角都和实物一致，做方案渲染时能直接出真实感的效果图，不需要额外附加材质调整。另外，所有型材的截面都做了参数化关联，如果需要调整型材长度，直接修改特征里的长度参数就能快速生成对应规格的零件，不用重新绘制截面草图，对于快速搭建不同尺寸的设备框架来说效率提升非常明显。

　　在做应力校核的时候，每款型材的截面属性都可以直接从模型里提取，截面面积、惯性矩、抗弯截面系数都和实际型材参数一致，不用手动查型材手册计算，能直接导入仿真软件做结构受力分析，验证框架在满载情况下的变形量是否在允许范围内。日常做设备改造的时候，这种标准铝挤压型材的优势还在于拆装方便，不需要焊接，只要用标准连接件就能调整框架结构，后期产线调整工位的时候，可以直接拆解原有框架重新拼接，不会像焊接钢结构那样只能切割报废，材料重复利用率很高。这套组合里的型材覆盖了常用的20、30、40、45、50、60、80系列的典型截面，不管是做小型的桌面设备支架，还是大型的整线设备防护围栏，都能找到对应的规格，不用再单独绘制不同截面的型材模型，能节省大量的重复建模时间。
