手表表带连接用生耳别针结构设计

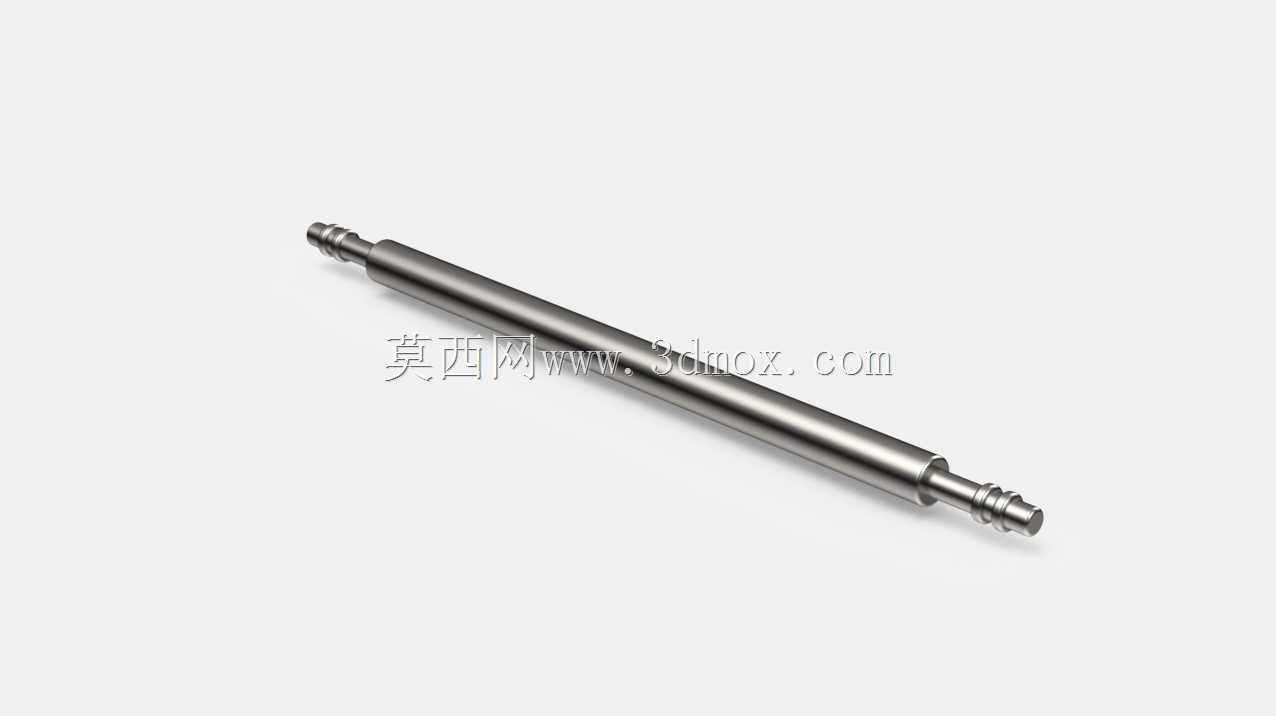

　　日常做穿戴类五金结构设计时，这类表带连接销轴是很容易被忽略但直接影响佩戴体验的小零件，很多新手建模时容易只做光杆结构，忽略两端的卡位与弹性结构，实际打样后会出现表带脱落、安装卡滞的问题。从实际应用场景来看，这类零件主要用于皮质、金属、硅胶等各类材质表带与表耳的连接，是腕表、智能手环等穿戴计时产品的核心连接紧固件，日常佩戴时需要承受表带拉扯、手腕活动带来的反复交变载荷，同时还要满足用户自行拆卸更换表带的操作需求，不需要额外专用工具就能完成拆装。从功能特性上看，该销轴采用两端带环形卡位槽的阶梯轴结构，中间为等直径光杆段，两端的缩径卡位槽用于匹配表耳内侧的弹性卡位结构，安装时两端的弹性卡头受压力内缩，

　　推入表耳安装孔到位后卡头弹出卡入表耳的定位凹位，实现轴向固定，避免销轴从表耳孔中滑出；中间光杆段贯穿表带端部的安装孔，与表带孔保持小间隙配合，保证表带可以绕销轴小角度转动，适配手腕活动时的角度变化，不会出现表带卡滞硌手的问题。做结构设计时，首先要确定适配的表耳间距，也就是手表两个表耳之间的内宽尺寸，销轴的总长度要比表耳内宽大0.1-0.2mm，保证安装后两端卡头能完全卡入表耳的定位孔，不会出现轴向窜动；中间光杆段的直径要匹配常规表带的安装孔尺寸，一般控制在1.2-2.0mm区间，根据表带厚度、表耳尺寸做对应调整，光杆段的长度要比表带端部的总厚度大0.05-0.1mm，给表带留出转动间隙，避免表带夹紧无法转动。

　　两端的卡位槽设计要注意槽深与槽宽的匹配，槽深一般控制在0.15-0.2mm，过深会降低销轴端部的结构强度，受拉扯时容易断裂，过浅则会导致卡合量不足，受外力拉扯时容易脱出；槽的边缘要做R0.1左右的圆角过渡，避免应力集中，同时在安装时能起到导向作用，让卡头顺利滑入表耳孔。销轴的整体表面粗糙度要控制在Ra0.8以下，表面做抛光处理，减少与表带孔、表耳孔的摩擦阻力，提升拆装顺畅度，同时避免毛刺刮伤表带或者用户皮肤。安装边界方面，需要匹配表耳上的安装孔直径，安装孔直径要比销轴端部卡头的最大直径大0.05mm左右，保证推入时顺畅，同时卡合后径向间隙不会过大导致表带晃动；表带端部的安装孔要做倒角处理，安装时可以快速对准销轴，

　　避免孔边毛刺刮伤销轴表面。实际建模过程中，要注意两端卡位结构的对称性，两端的槽位距离轴端的尺寸要保持一致，避免安装后一端卡合到位另一端卡合量不足的问题；轴的整体同轴度要控制在0.02mm以内，避免安装时出现卡滞，无法顺利推入表耳孔。这类小零件虽然结构简单，但是尺寸公差、形位公差的控制直接影响实际使用体验，很多廉价表带容易出现生耳脱落、拆装困难的问题，本质就是结构设计时没有考虑卡位尺寸、间隙配合的合理性，建模时如果只是简单拉伸一个光杆，不做卡位槽、圆角、公差匹配的设计，后续生产出来的零件根本无法满足实际使用需求。另外在材料选择上，这类销轴一般采用304或者316不锈钢材质，具备足够的强度与耐腐蚀性，日常接触汗水、洗护用品不会生锈，表面可以根据表款需求做抛光、喷砂或者电镀处理，匹配不同风格的表壳与表带外观。设计时还要考虑拆装的受力情况，用户用生耳批压缩端部卡头时，轴端要能承受至少50N的轴向压力不会出现塑性变形，保证多次拆装后结构依然可靠，不会出现卡头断裂无法固定的问题。
