户外底座式金属板电力配电变压器结构

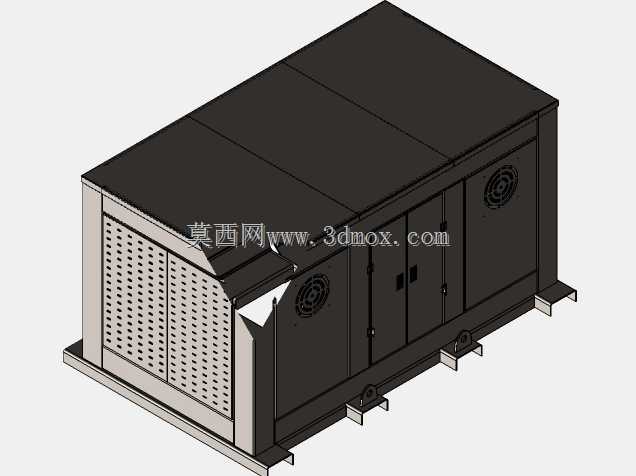

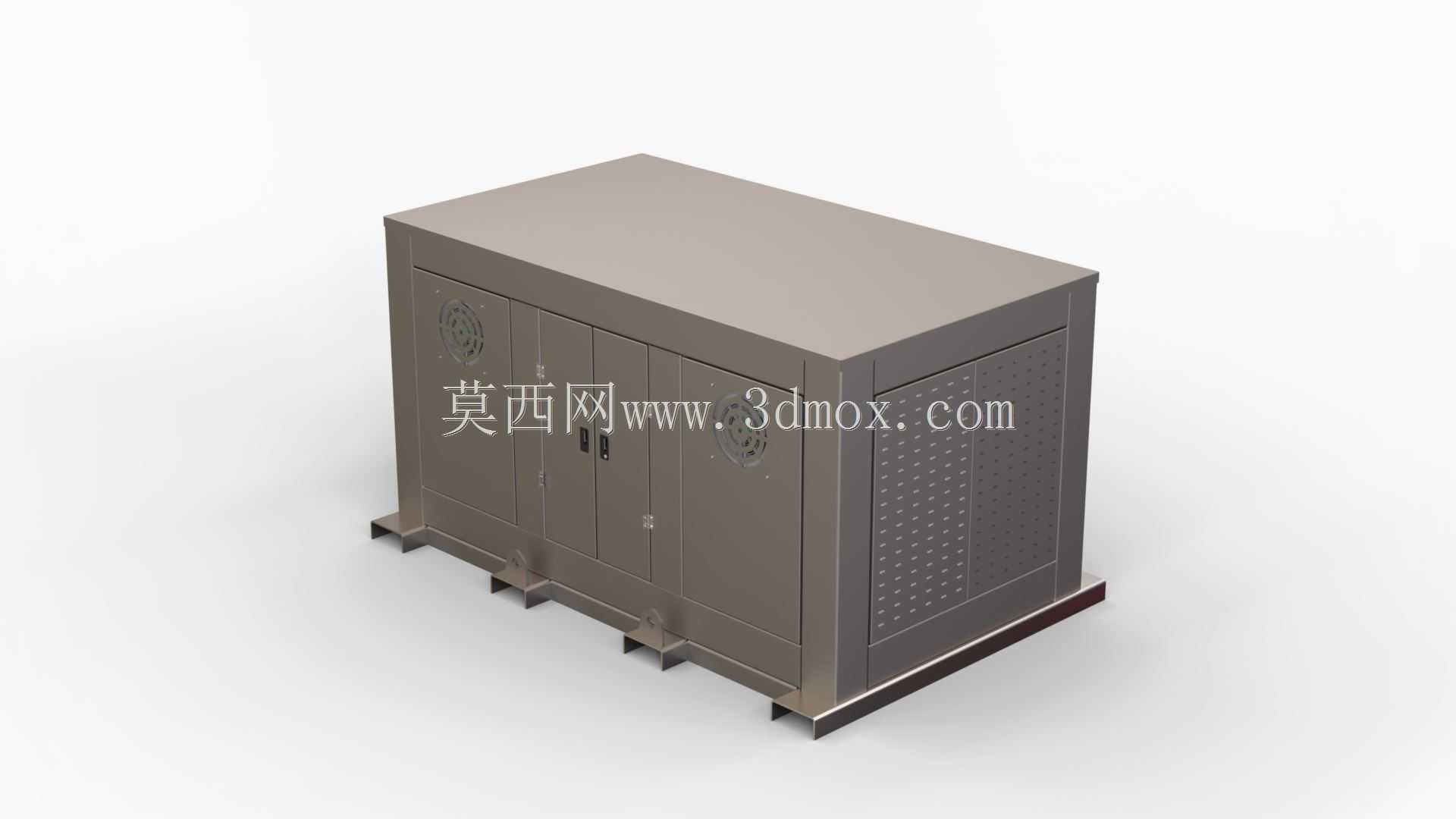

　　在城乡配电网改造、工业园区临时供电、商业地块配套供电的场景里，这类底座式户外配电变压器是末端电压转换的核心承载设备，承担着把10kV高压进线转换为380V/220V低压出线，直接对接终端用电负荷的功能，和传统杆架式变压器相比，落地安装的形式能更好适配城市核心区、园区内部对市容整洁度、设备防护等级的要求，也能降低高空作业的运维难度。从结构设计逻辑来看，整个设备采用全金属板拼接的柜体式外壳，外壳板材做了折弯加强处理，侧面预留了带防尘网的通风散热孔，既可以阻挡户外扬尘、雨水溅入柜体内部，又能保证变压器运行时产生的热量通过自然对流排出，避免内部温升过高影响绕组绝缘寿命。

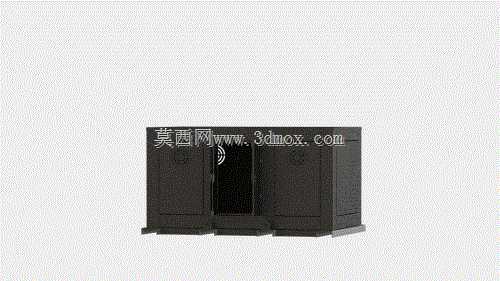

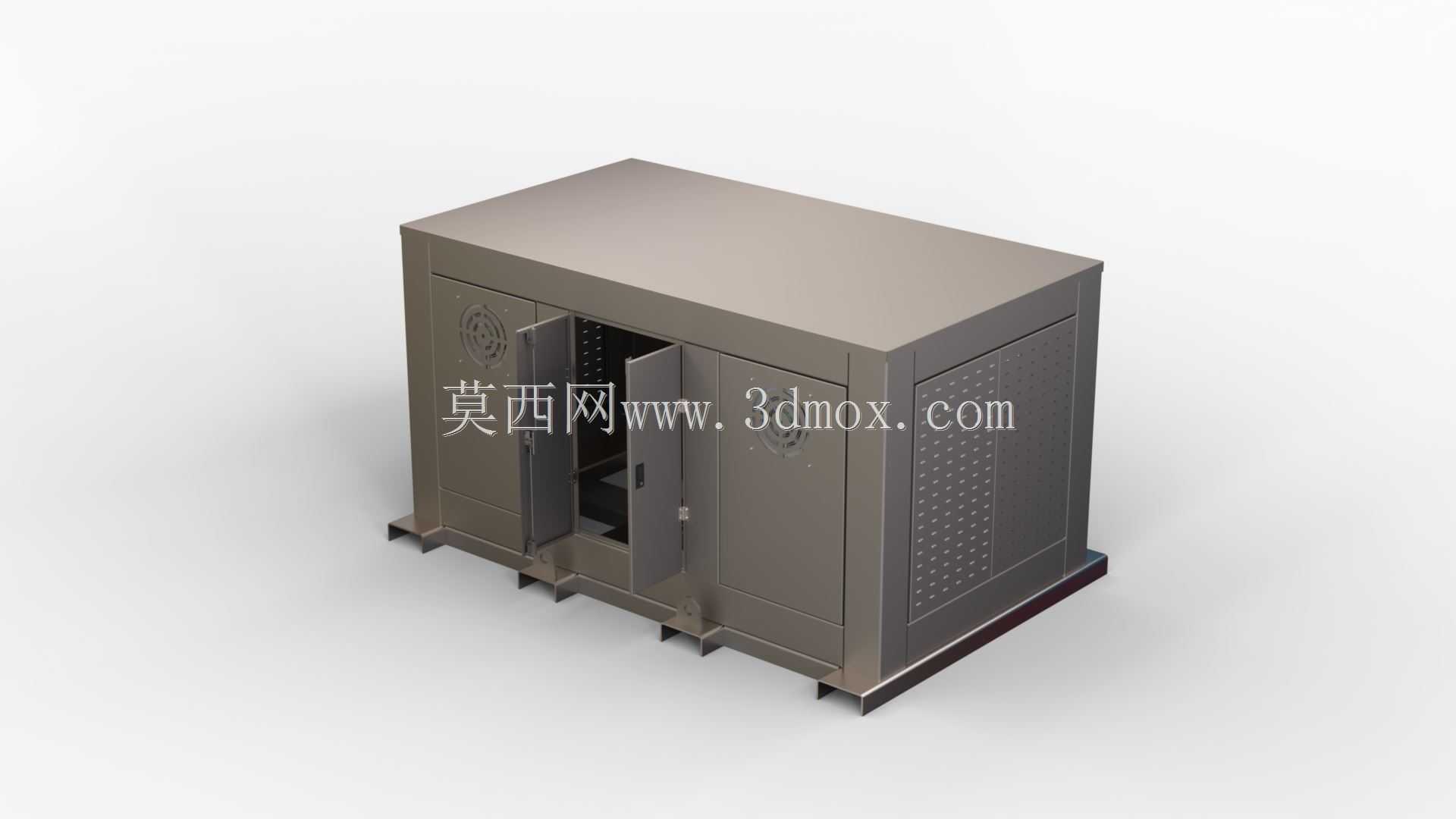

　　柜体正面设置了多扇带锁的检修门，不同舱门分别对应高压进线舱、变压器本体舱、低压出线配电舱，日常运维时可以单独打开对应舱门操作，不用拆解整个外壳，同时门体和柜体框架之间加装了密封胶条，配合底部抬高的底座结构，能有效防止地面积水倒灌进入设备内部，适配南方多雨区域、低洼安装点位的使用需求。底座部分采用型钢焊接成型的框架结构，底部预留了标准的地脚安装孔位，安装时可以直接固定在混凝土浇筑的设备基础上，底座的抬升高度经过匹配设计，既保证电缆从底部进线时的弯曲半径符合施工规范，又能避免日常地面杂物堆积遮挡底部通风间隙。

　　柜体侧面的散热孔采用冲孔成型的工艺，孔型排布兼顾通风面积和结构强度，不会因为开孔导致外壳整体刚度下降，同时在柜体顶部做了微坡式的顶盖设计，雨水落在顶盖后可以顺着边缘的导流槽快速排出，不会在顶部积水渗漏。从安装边界来看，这类设备的整体外形尺寸适配常规小区、园区的户外设备占地要求，安装时需要在周边预留不小于0.8米的运维操作通道，保证检修人员可以顺利打开柜门完成操作、检测作业，设备的进出线均采用底部走线的形式，和地埋电缆直接对接，地面没有外露的架空走线，整体外观整洁，也能避免外力破坏走线的风险。

　　在功能设计上，柜体内部预留了配电盘的安装位置，可以集成低压侧的断路器、计量装置、漏电保护模块，不用额外单独配置低压配电柜，减少了现场安装的接线工作量，也缩小了整个变电节点的总占地面积。外壳的金属板材全部做了户外防腐喷涂处理，涂层厚度满足户外长期使用的耐候要求，可以抵御紫外线照射、酸碱雾气腐蚀，适合沿海区域、工业厂区周边的复杂使用环境。在建模过程中，整个结构的拼接间隙、门体的合页安装位置、锁具的装配位都按照实际钣金加工的公差要求做了还原，底座的型钢排布、地脚孔的间距也匹配实际工程安装的通用尺寸，不管是做配电方案的布局演示，还是做柜体结构的改进设计，都可以直接参考模型的尺寸边界做调整，不用重新核对基础安装参数。和全密闭的地埋式变压器相比，这种落地式的结构自然散热效率更高，不需要额外配置强制风冷系统，后期运维的成本更低，同时整体防护等级可以达到IP54的要求，完全满足户外露天安装的使用条件，在城市配网的末端供电节点、施工工地的临时长期供电点、产业园区的分片供电节点都有非常广泛的应用。
