双立柱伸缩式直线导轨升降输送机构

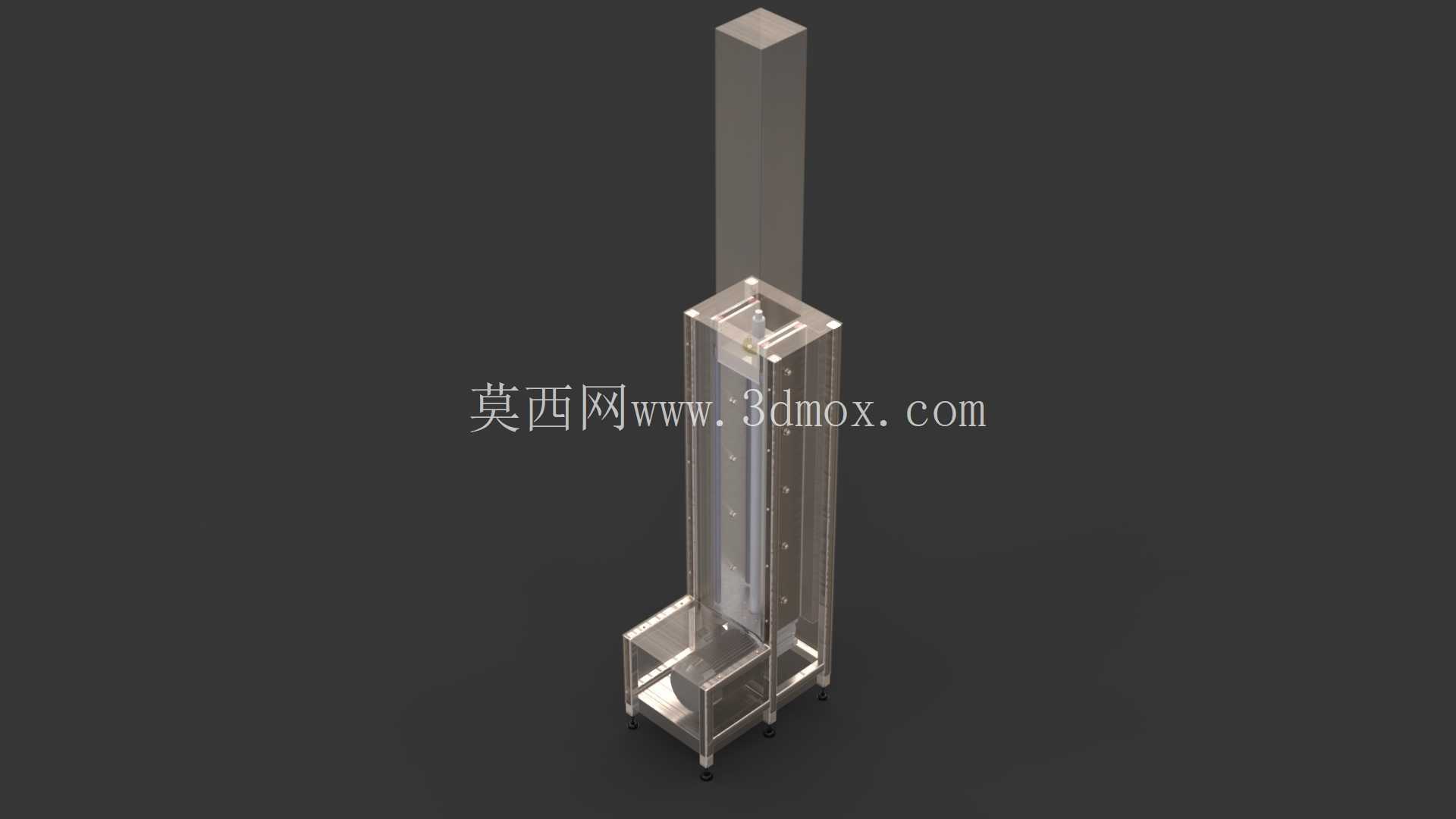

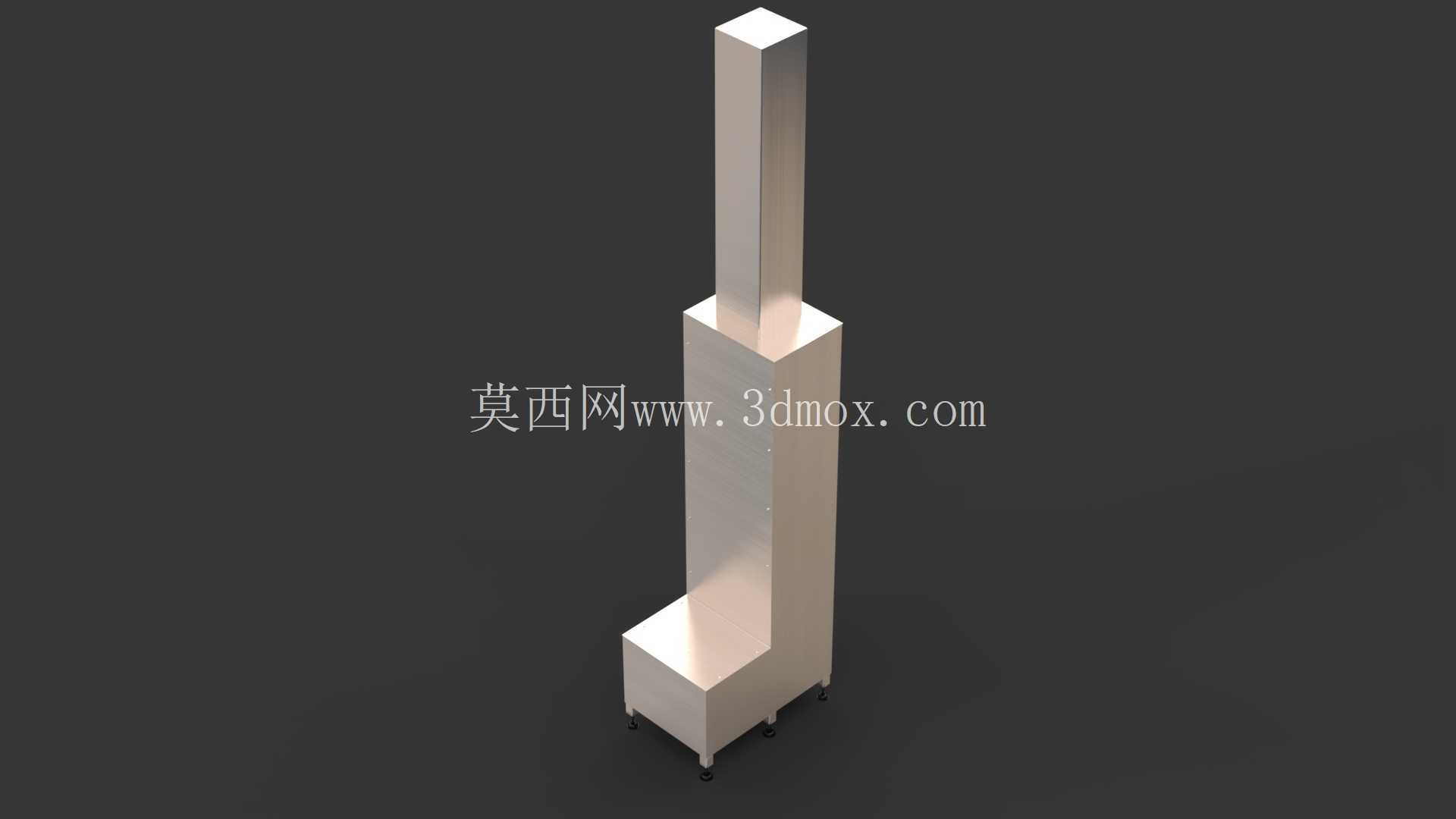

这套伸缩升降机构采用双立柱立式框架布局，底部设置承载工位，主体沿竖直方向完成长行程往复举升，整体结构紧凑，占地投影面积小，适合在车间流水线旁、立体仓储接驳位、窄通道物料转运场景中使用。现场布置时，底部框架通过可调脚杯与地面接触，可先粗调整机水平，再锁紧固定，避免长行程升降过程中框架出现侧向晃动。

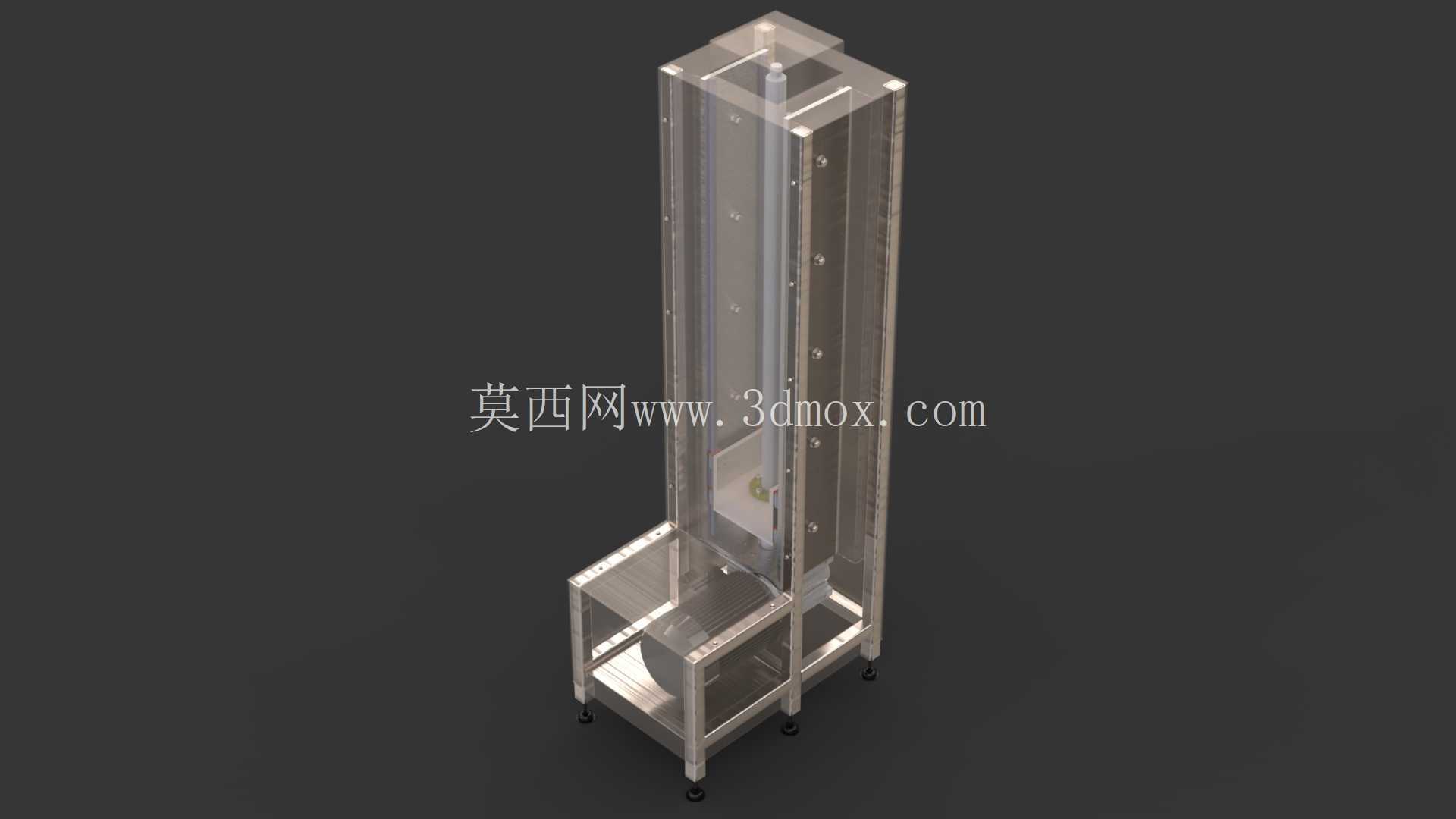

从实际工况出发，该机构的核心承载逻辑依托两侧直线导轨完成竖直导向，运动部件沿导轨全程约束，径向与切向间隙被有效限制，举升过程中托盘不会出现偏摆。传动链路布置在双立柱中间区域，动力经减速组件传递后带动伸缩执行件动作，将旋转运动转化为竖直直线运动，传动件隐藏在钣金护罩内部，既可以阻挡车间粉尘、碎屑侵入运动副，也能避免操作人员误接触运动部件。

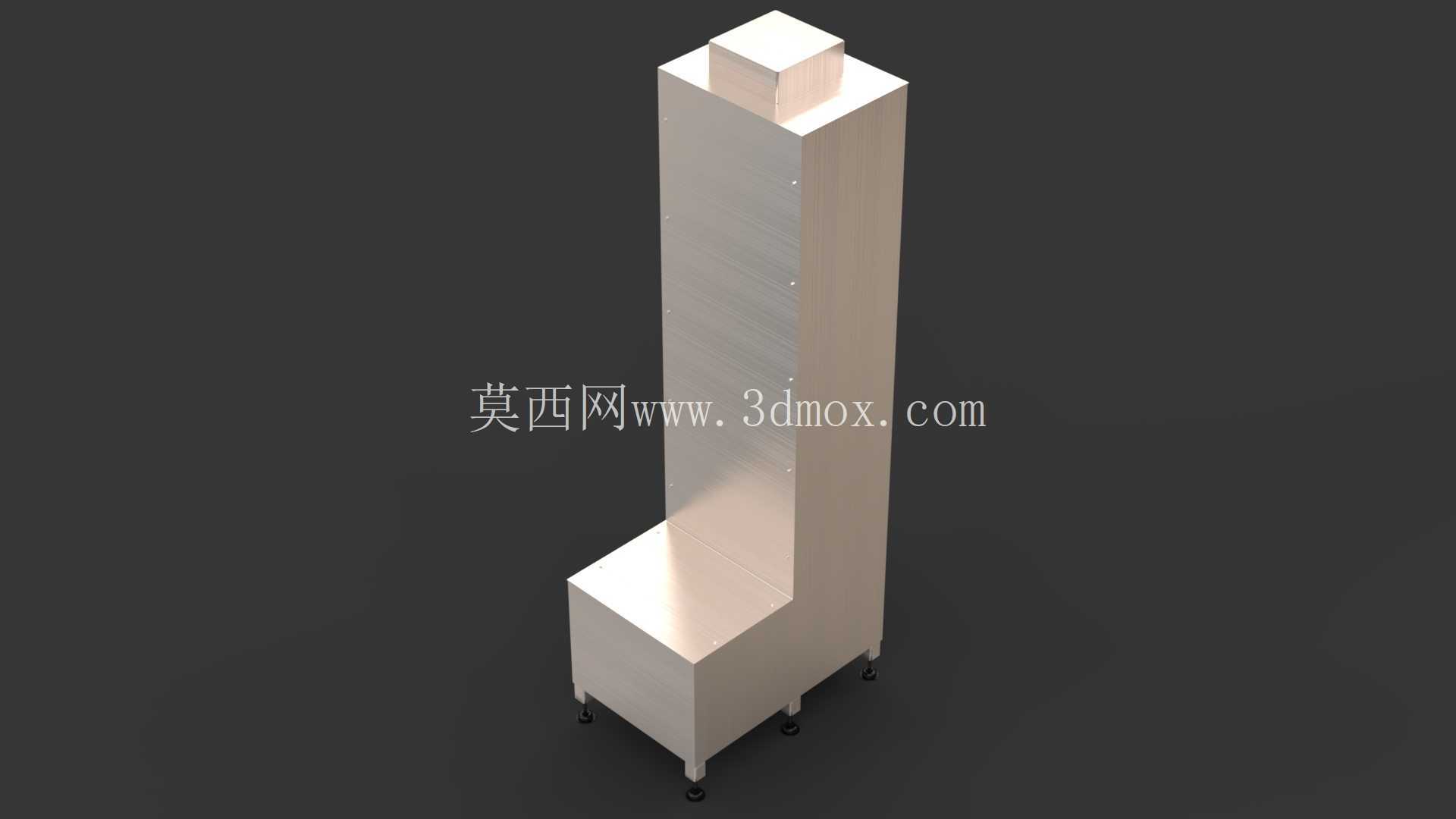

结构设计上，底部承载工位采用围边钣金成型，工件放置后具备基础限位能力，工位开口朝向操作侧，方便人工或者接驳流水线将待升降工件送入。立柱部分采用型材搭配钣金封板的组合形式，型材承担主要抗弯与抗扭载荷，外封钣金起到防护与外观规整作用，顶部设置限位安装位，可装配机械限位块与行程检测元件，当升降滑台运动到上下极限位置时触发信号，控制系统切断动力输出，防止硬冲撞损坏导轨与传动件。

选型适配阶段，直线导轨的额定动载荷需要结合工位最大承载重量、升降行程加减速冲击余量综合核算，双导轨对称布置可以均分偏载力矩，即使工件重心不在工位中心，也能通过两侧滑块分担倾覆力矩。伸缩传动组件的导程选择需要匹配升降速度要求，小导程方案输出推力更大、运行平稳，适合重载低速举升；大导程方案升降节拍更快，适合轻载高频转运场景，设计时可根据产线节拍更换对应规格传动件，导轨安装孔位保持通用。

安装边界方面，整机竖直高度远大于底面长宽尺寸，现场布局需要在立柱顶部预留足够的安全上空距离，保证滑台升到最高位时，工件顶端不会触碰车间顶部管线或者桥架；设备左右两侧需要预留导轨维护、滑块注油的操作空间，背面留出钣金护罩拆卸间隙，方便后期检修内部传动部件。底部脚杯的调节行程可以补偿地面不平整误差，若设备安装在振动较大的冲压车间旁，可将脚杯替换为地脚螺栓，直接把框架锁固在地面预埋钢板上，进一步提升整机刚性。

细节结构上，所有钣金折弯件均设置翻边加强结构，薄钢板折弯后截面惯性矩提升，不会因长期受力出现板面变形；导轨安装基准面在加工时一次铣削成型，保证两根导轨的平行度公差，滑台运行全程不会出现卡滞。走线槽沿立柱内侧布置，动力线与传感器信号线分开敷设，避免升降反复弯折线缆时出现信号干扰。该机构既可以单独作为工位升降台使用，也可以多台组合对接多层输送线，完成工件在不同高度工位之间的自动转运，适配3C产品装箱、轻型零部件仓储、生产线高差接驳等多种工业场景。
