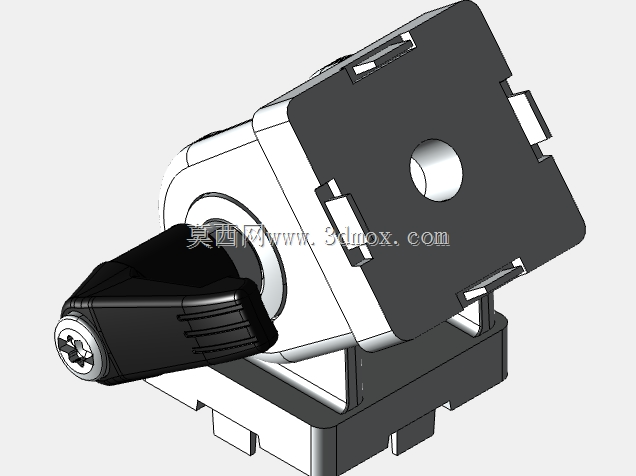

带锁定功能30x30规格枢轴锁紧接头

　　在工业管路阀组、小型工装夹具、可调式设备支架的结构搭建场景里，这类带锁定的枢轴接头是实现角度可调后可靠锁止的核心连接件，30x30的安装规格刚好适配主流工业铝型材的端面安装尺寸，也能匹配减压阀等阀类组件的外接调节机构安装需求，不需要额外做转接板加工就能直接完成装配，能大幅缩短现场改装或者设备组装的工时。从实际使用场景来看，这类接头常被用在需要频繁调整操作角度、调整后必须保持位置不偏移的工位，比如减压阀的操作手柄铰接位、设备防护门的可调支撑臂、工装夹具的角度定位铰接点，甚至是小型输送线的挡料杆翻转铰接位，都能看到这类结构的应用，它替代了传统需要额外加装锁销、紧定螺钉的铰接结构，把铰接转动和锁止功能集成在一个组件上，减少了零散零件的数量，也降低了装配时的零件管理成本。

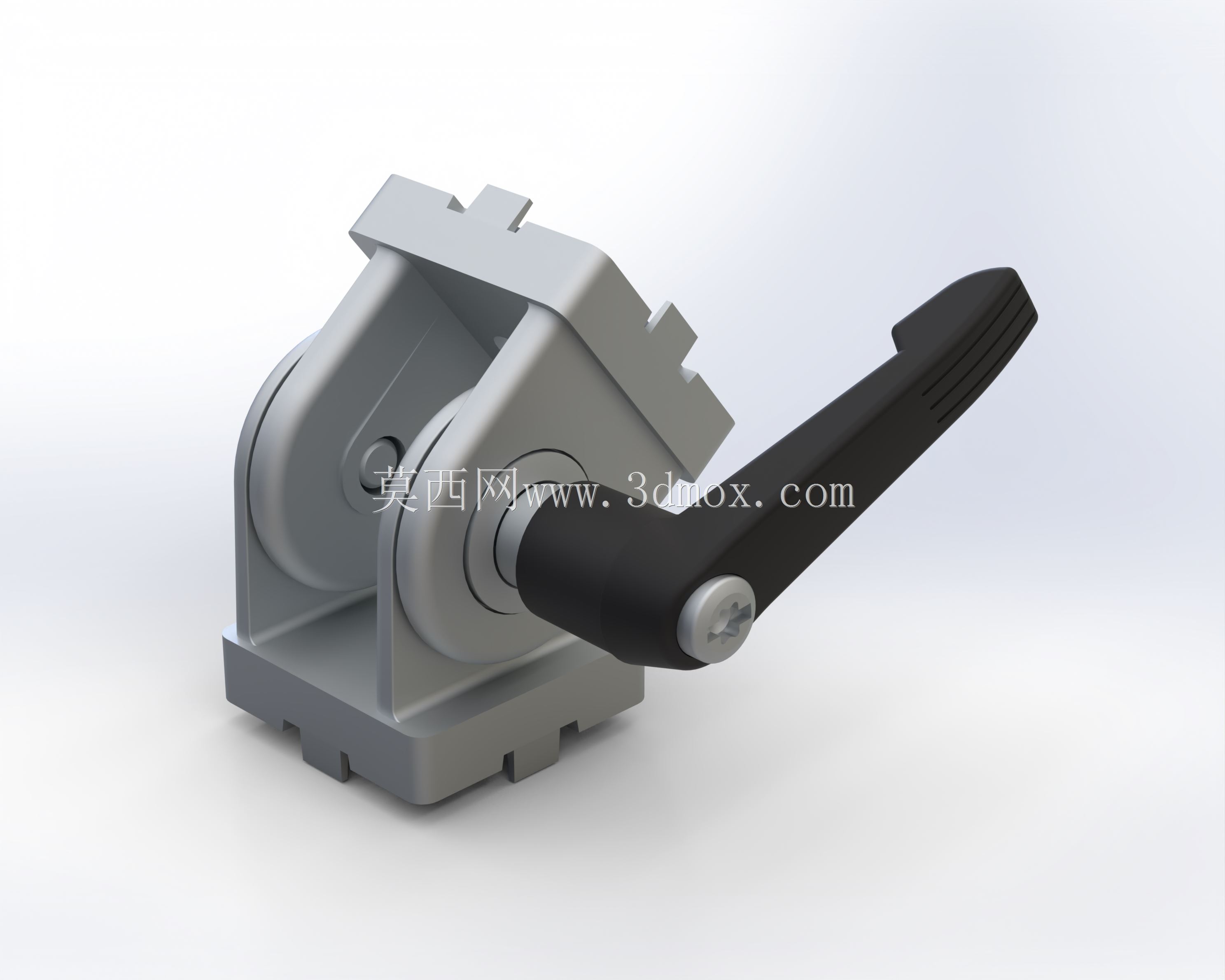

　　从功能特性上看，这个接头的核心是通过偏心夹紧结构实现锁止，扳动黑色操作手柄时，内部的偏心轴会带动压块对枢轴的转动面施加正压力，依靠摩擦力抵消枢轴受到的外加载荷，实现任意角度下的位置锁定，不需要提前在枢轴上加工定位孔或者定位槽，能实现转动范围内的无级锁止，相比销孔定位的分级调节结构，适配性更强，能满足不同工况下的角度微调需求。手柄的握持部分做了防滑的凹槽设计，操作人员戴劳保手套也能稳定施力，不会出现打滑的情况，手柄末端的限位结构能避免扳动角度过大导致偏心结构过死点无法解锁的问题。

　　设计思路上，主体的铰接座采用了对称式的双支撑板结构，两个支撑板上的枢轴安装孔做了同轴度公差约束，装配后枢轴的转动间隙控制在0.1mm以内，避免长期受径向载荷后出现枢轴歪斜、锁止失效的问题。底座和上安装位都做了和30x30型材匹配的卡槽结构，安装时可以直接卡入型材的T型槽内，用T型螺栓就能完成固定，不需要在型材端面做钻孔攻丝加工，安装效率比传统的法兰安装式铰接座高40%以上。枢轴的转动面做了表面硬化处理，硬度达到HRC42-48，长期反复转动、锁止摩擦也不会出现表面拉伤、凹坑的问题，能保证锁止时的摩擦力稳定，不会因为磨损出现锁止后打滑移位的情况。从安装边界来看，接头整体的安装底座尺寸刚好是30x30mm的正方形，和标准30系列工业铝型材的端面尺寸完全匹配，安装时不需要伸出型材外侧，不会和周边的管路、线缆产生干涉；手柄扳动到锁止位置时，手柄的外伸长度控制在85mm以内，在狭窄的设备安装空间里也能完成操作，不会因为空间不足导致手柄无法扳动到位。铰接座的两个支撑板之间的开档尺寸设计为25mm，刚好能容纳30型材的壁厚，也能适配厚度20-25mm的安装连接板，适用的安装场景更广。

　　在实际选型使用时需要注意，这类枢轴接头的径向载荷承载能力为800N，轴向载荷承载能力为300N，适合用在操作机构、支撑臂这类载荷不大的铰接位置，不能用在重型设备的主承重铰接位；锁止时的手柄扳动力矩控制在3N·m左右就能达到额定锁止力，不需要用加力杆额外加力，避免内部偏心结构过载损坏。如果用在阀类组件的调节机构上，这个接头可以直接和减压阀的调节手柄转轴连接，调整好操作手柄的角度后锁止，能避免设备运行过程中因为振动导致手柄移位、阀件输出压力出现波动的问题，相比传统的紧定螺钉固定方式，锁止更可靠，调整也更方便，不需要额外使用内六角扳手等工具，徒手就能完成角度调整和锁止操作。在三维建模过程中，这个模型把所有的装配间隙都做了还原，包括偏心轴和压块之间的转动间隙、手柄和铰接座之间的避让间隙、安装卡槽和型材之间的配合间隙，结构工程师在做设备整体装配时，可以直接把这个模型调入装配体，不需要再做间隙校核，能直接用来生成工程图或者做运动仿真，模拟手柄扳动过程中的干涉情况，验证锁止行程是否满足设计要求。
